Backhoe Valve, Manual Six Function (254544 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T149577	1	Rod	Not Illustrated
1	14H865	2	Nut	1/2", Not Illustrated
1	T149578	2	Rod	Not Illustrated
1	14H807	4	Nut	7/16", Not Illustrated
1	AT438355	1	Spool Valve	Convenience Assembly Components On Separate Page
2	24M7240	6	Washer	13 X 25 X 3 mm
3	19M7753	1	Cap Screw	M12 X 70
4	14M7275	3	Nut	M12
5	19M7361	2	Cap Screw	M12 X 50
6	AT197136	1	Plate	-
7	T166223	2	Guide	-
8	24M7239	2	Washer	10.700 X 21 X 2.500 mm
9	19M7662	2	Cap Screw	M10 X 30
10	24M7240	4	Washer	13 X 25 X 3 mm
11	14M7275	4	Nut	M12
12	19M7816	4	Screw	M12 X 65, SUB FOR (4) 19M8348 AND (2) T187044
13	T187044	2	Washer	-

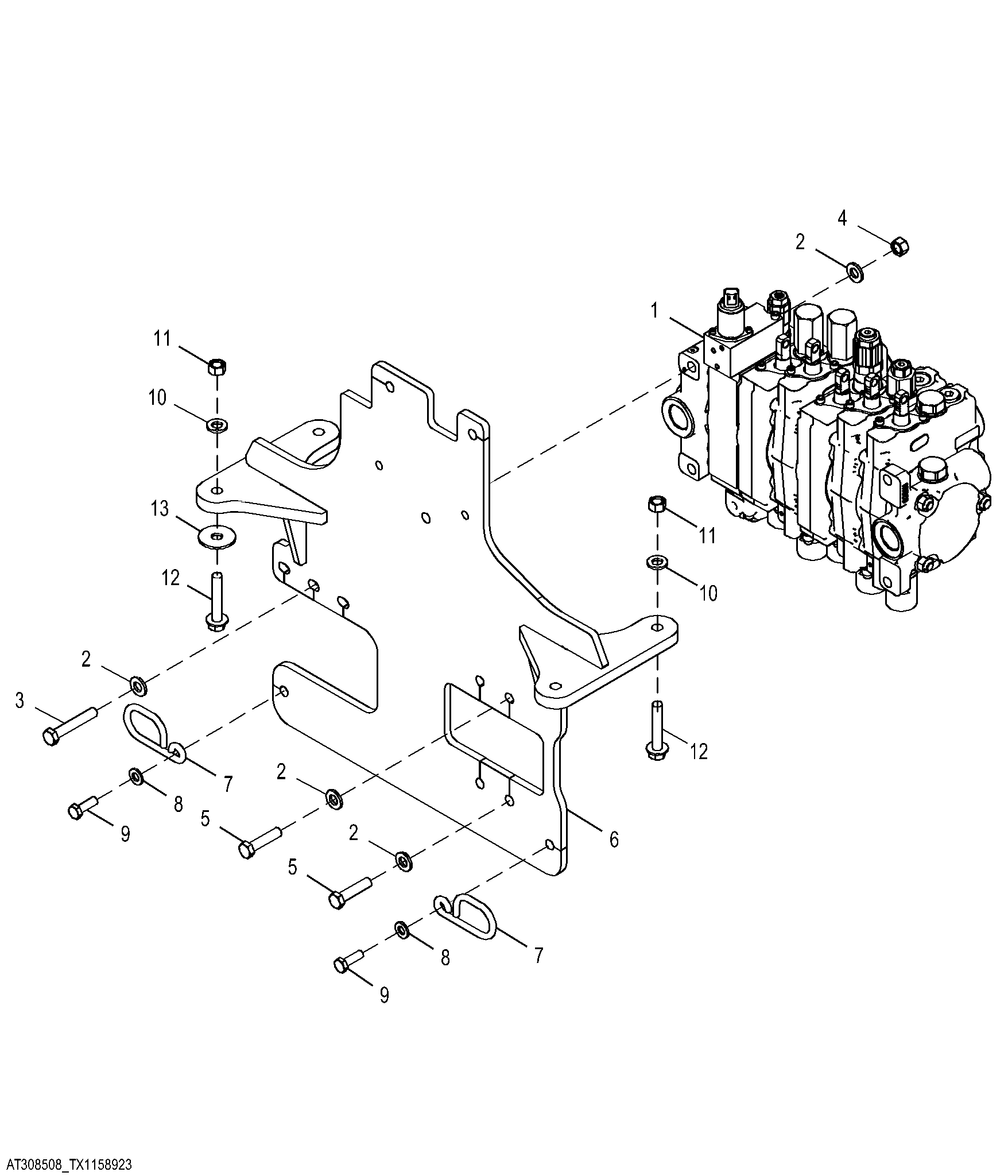

Backhoe Valve, Manual Six Function (254544 - )
