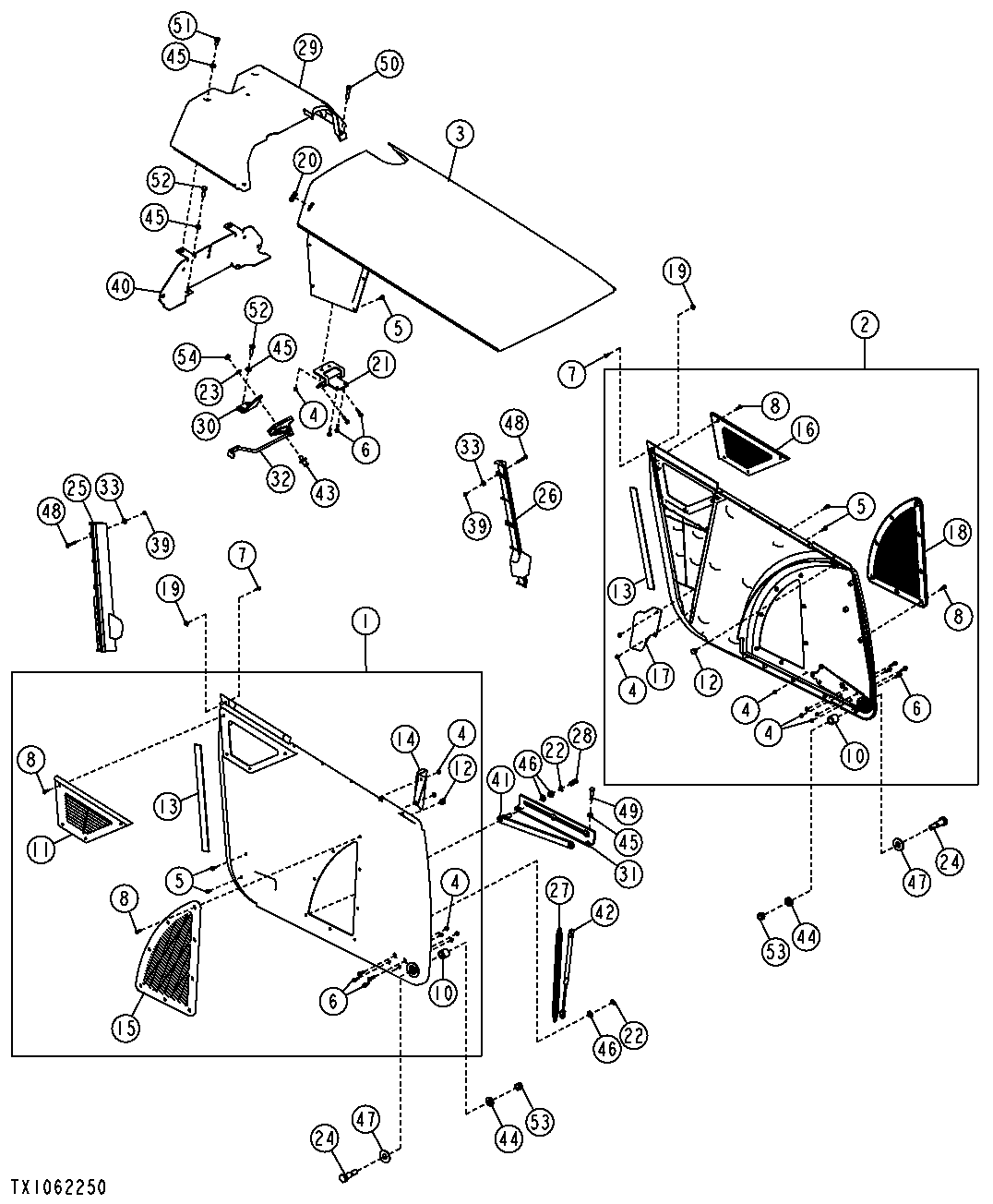

Hood and Side Panels (Engine TT095)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT323237	1	Panel	(RH)
2	AT323238	1	Panel	(LH)
3	AT324645	1	Hood	(TOP)
4	14M7303	38	Flange Nut	M6
5	19M7775	12	Screw	M6 X 16
6	19M7863	12	Screw	M6 X 25
7	19M9699	4	Screw	M5 X 16
8	21M7267	24	Screw	M6 X 20
10	T165911	2	Bushing	-
11	T165915	1	Louver	(RH)
12	T165997	2	Insert	-
13	T184116	2	Label	-
14	T255486	1	Bracket	(SUB FOR T184787)(RH)
15	T211121	1	Louver	(RH)
16	T165916	1	Louver	(LH)
17	T255487	1	Bracket	(SUB FOR T184788)(LH)
18	T211122	1	Louver	(LH)
19	T183773	4	Nut	-
20	T188642	1	Grommet	-
21	T201591	1	Bracket	-
22	R26871	2	Snap Ring	-
23	T105740	1	Washer	-
24	T165975	2	Bolt	-
25	T165976	1	Guide	(RH)
26	T184393	1	Guide	(LH)
27	T165977	2	Extension Spring	-
28	T165981	1	Compression Spring	-
29	T209334	1	Hood	-
30	T215364	1	Angle	-
31	T216614	1	Guide	-
32	AT370757	1	Latch	(ALSO ORDER T259844 ) (SUB FOR AT196358)
39	14M7272	6	Nut	M6
40	AT324116	1	Support	-
41	AT323670	1	Bar	-
42	AT311334	1	Gas Operated Cylinder	-
43	T259844	1	Striker	(SUB FOR AR91896 AND T259130)
44	24M7241	2	Washer	17 X 34 X 4 mm
45	24M7239	10	Washer	10.700 X 21 X 2.500 mm
46	24M7047	3	Washer	13 X 24 X 2.500 mm
47	24H1236	2	Washer	13/16" X 2" X 0.149"
48	19M9100	6	Screw	M6 X 50
49	19M8637	2	Cap Screw	M10 X 40
50	19M8600	2	Cap Screw	M10 X 50
51	19M7938	2	Cap Screw	M10 X 20
52	19M7550	4	Cap Screw	M10 X 35
53	14M7328	2	Lock Nut	M16
54	14H1047	1	Nut	7/16"
