Открытый узел

Heater Plumbing (Engine TT095)

Heater Plumbing (Engine TT095)

Heater Plumbing (Engine TT095)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

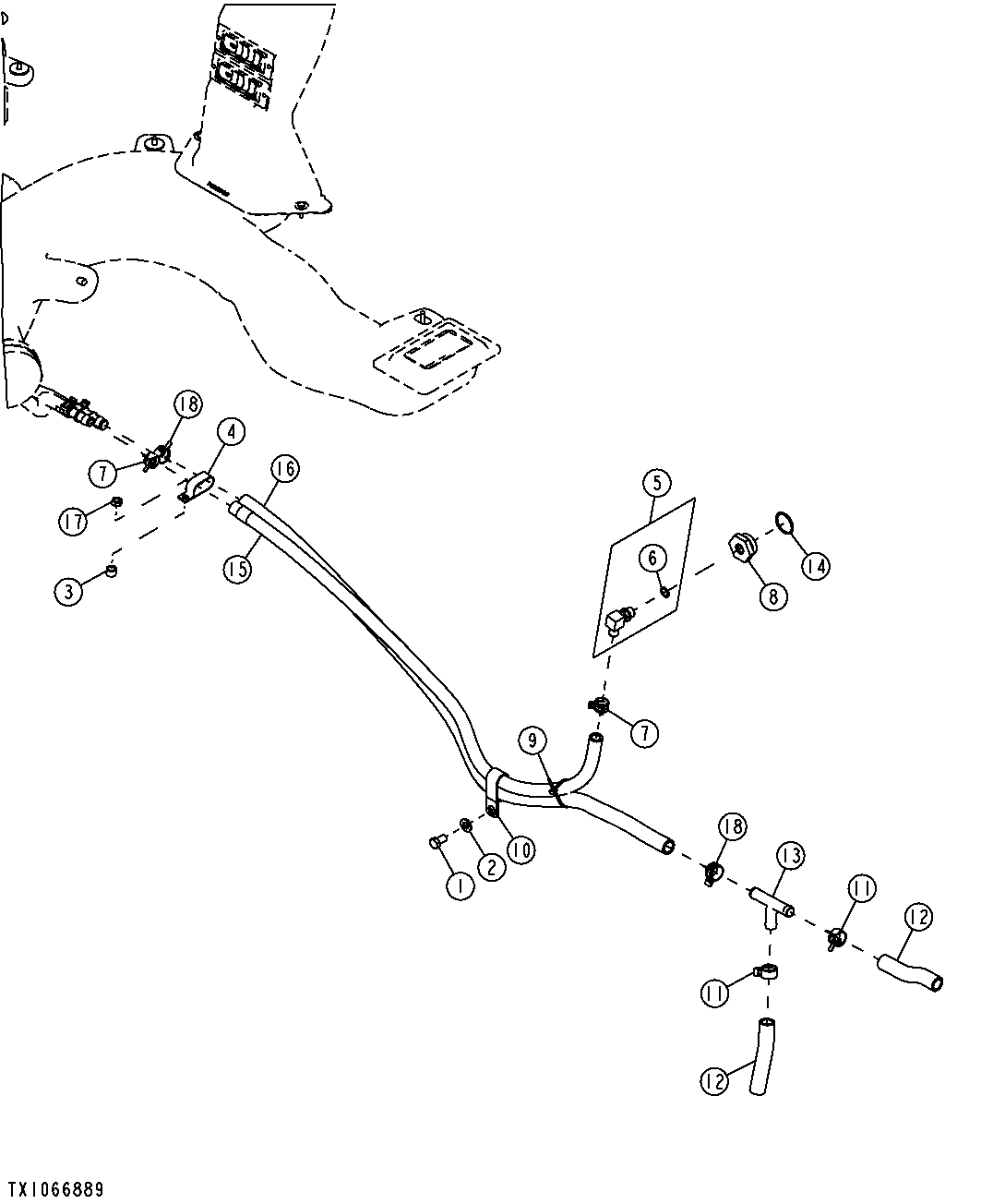

Heater Plumbing (Engine TT095)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8017	1	Cap Screw	M12 X 20
2	24M7240	1	Washer	13 X 25 X 3 mm
3	28H3394	1	Bushing	0.493" X 0.675" X 1/2"
4	AH77869	1	Clip	-
5	AT174697	1	Elbow Fitting	-
6	51M7043	1	O-Ring	15.300 X 2.200 mm
7	R117721	2	Clamp	-
8	R123616	1	Plug	-
9	R44302	1	Tie Band	-
10	T126299	1	Clamp	-
11	T185826	2	Clamp	-
11	R191781	2	Hose Clamp	-
12	-	2	Part 13	(MAKE FROM <service-part qty="1">TY22330</service-part>)(CTL .49')
13	T62804	1	Fitting	-
14	U13639	1	O-Ring	37.465 X 2.997 mm (1.475" X 0.118")
15	-	1	Part 16	(MAKE FROM <service-part qty="1">T60811</service-part>)(CTL 3.63')
16	-	1	Part 17	(MAKE FROM <service-part qty="1">T60811</service-part>)(CTL 4.38')
16	-	1	Part 18	(MAKE FROM TY22330)(CTL 1300 MM)
17	14M7274	1	Nut	M10
18	R117721	1	Clamp	-
18	R191781	1	Hose Clamp	-
