Открытый узел

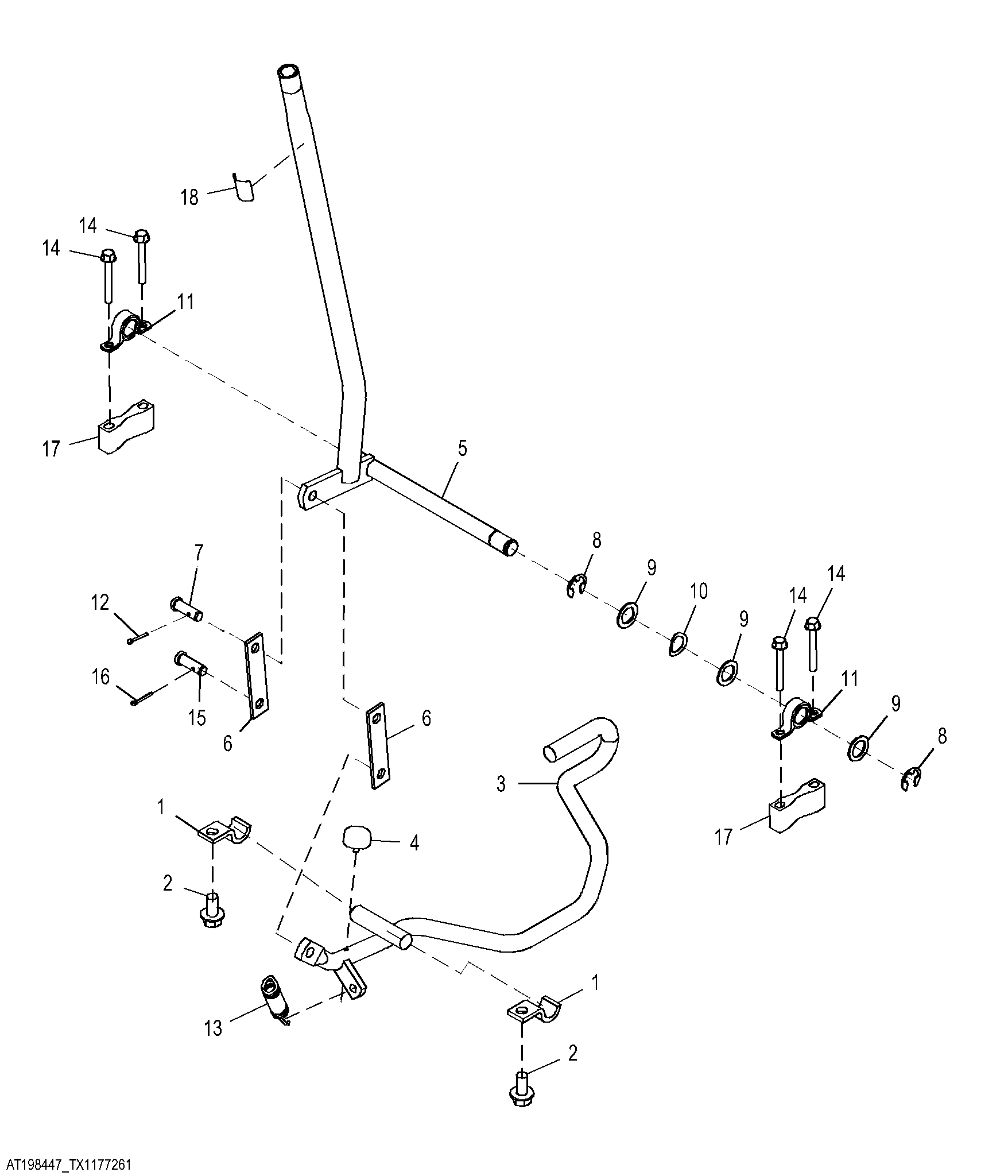

Backhoe Boom Lock Control Lever and Linkage, Pilot

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T157785	2	Clamp	-
2	19M7784	2	Screw	M10 X 20
3	AT185773	1	Rod	Boom Lock Control Rod
3	AT449851	1	Rod	Boom Lock Control Rod, INCLUDES AT460231
4	AT460231	1	Bumper	-
5	AT196387	1	Lever	Boom Lock Control
6	T188356	2	Strap	-
7	M40569	1	Pin Fastener	Lift
8	F2863R	2	Snap Ring	-
9	24H1658	3	Washer	21/32" X 1" X 0.060"
10	T166237	1	Spring Washer	-
11	AT195620	2	Bearing With Housing	Boom Lock Lever
12	11H206	1	Cotter Pin	3/32" X 3/4"
13	T24509	1	Spring	-
14	19M8092	4	Screw	M6 X 50
15	M40569	1	Pin Fastener	Lift
16	11H206	1	Cotter Pin	3/32" X 3/4"
17	T348343	2	Support	Block
18	T200990	1	Label	Boom Lock With Pilot Control

Backhoe Boom Lock Control Lever and Linkage, Pilot

Нет текстового описания
