Thumb Cylinder Plumbing, Standard Dipperstick ( - 208445)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8499	1	Cap Screw	M10 X 60
2	28H3394	1	Bushing	0.493" X 0.675" X 1/2"
3	38H1004	1	Elbow Fitting	-
4	R26448	2	O-Ring	-
5	T77613	4	O-Ring	-
6	38H1160	1	Adapter Fitting	-
7	38H1172	2	Adapter Fitting	-
8	R26906	2	O-Ring	-
9	AN209168	2	Swivel	-
10	AT362054	2	Hydraulic Hose	-
11	AT362055	2	Hydraulic Hose	-
12	AT362091	1	Hydraulic Hose	-
13	AT362092	1	Hydraulic Hose	-
14	C16054	1	Clamp	-
15	H224073	4	Tie Band	-
16	R44302	8	Tie Band	-
17	T105774	1	Guide	-
19	T160548	1	Clamp	-
20	T24959	3	Clamp	-
21	-	1	Part 20	MAKE FROM XPS-B-33 CTL 50 in

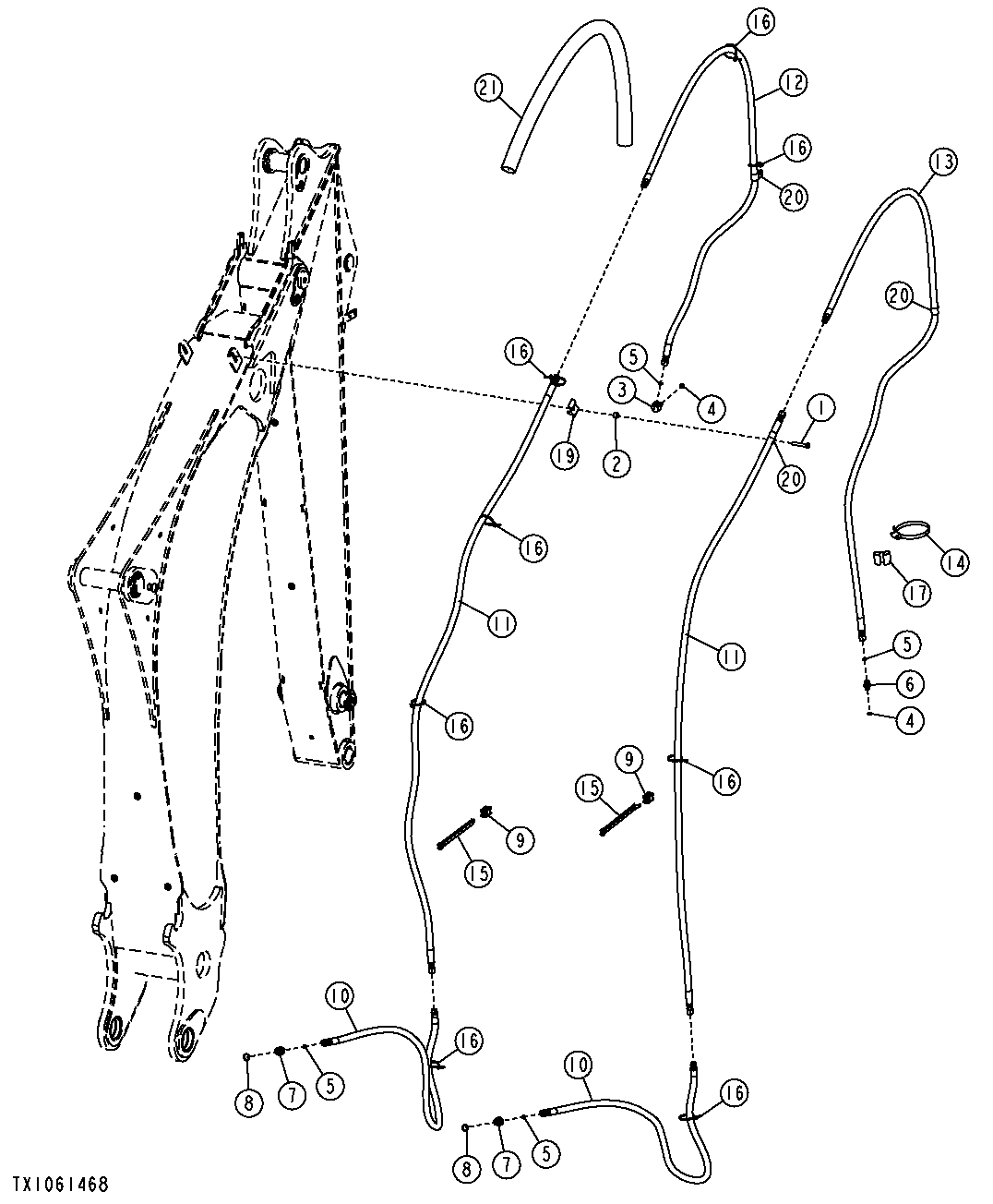

Thumb Cylinder Plumbing, Standard Dipperstick ( - 208445)
