Открытый узел

Standard Dipperstick, Thumb Ready

Standard Dipperstick, Thumb Ready

Standard Dipperstick, Thumb Ready

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

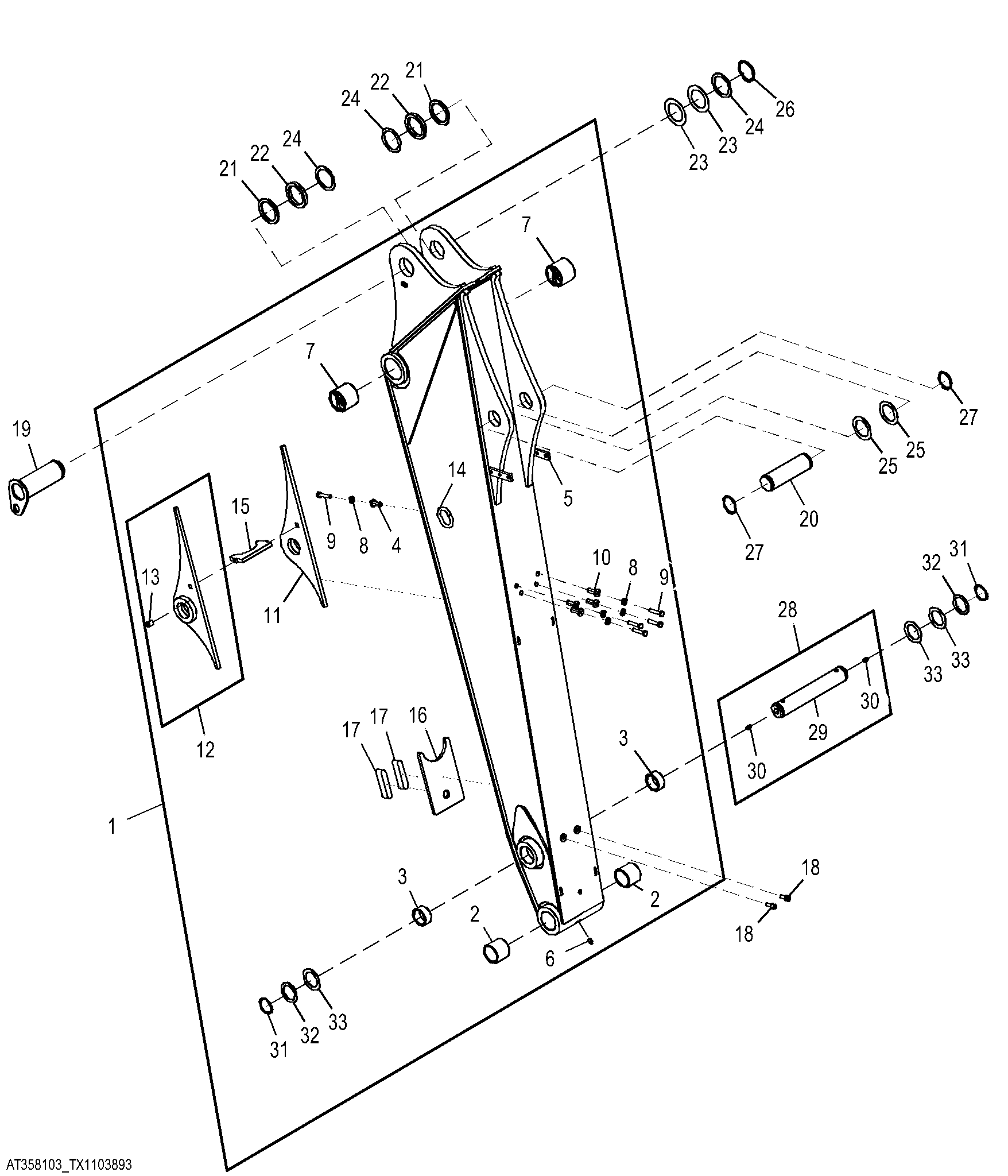

Standard Dipperstick, Thumb Ready

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT358102	1	Dipperstick	-
2	T166686	2	Bushing	-
3	T166715	2	Bushing	-
4	T148410	2	Nut	-
5	T222442	2	Strap	-
6	T162396	1	Lubrication Fitting	-
7	T295708	2	Bushing	-
8	24M7239	5	Washer	10.700 X 21 X 2.500 mm
9	19M8600	5	Cap Screw	M10 X 50
10	T148411	6	Nut	-
11	AT436605	1	Bracket	LH, REQUIRES AT436604
12	AT436604	1	Bracket	RH, REQUIRES AT436605
13	T238886	1	Bushing	-
14	T159976	1	Guide	-
15	T244678	1	Plate	-
16	T244679	1	Plate	-
17	T244680	2	Plate	-
18	19M8328	2	Screw	M10 X 25
19	AT169831	1	Pin	-
20	T153567	1	Pin	-
21	T160299	2	Wear Plate	-
22	T160302	2	Spacer	-
23	24H1616	2	Washer	2-9/16" X 3-3/4" X 0.036"
24	24H1635	3	Washer	2-5/8" X 3-3/8" X 0.120"
25	24H1679	2	Washer	2-17/64" X 3-1/4" X 0.060"
26	40M7120	1	Snap Ring	-
27	40M7066	2	Snap Ring	-
28	AT171079	1	Pin	-
29	AT171079	1	Pin	-
30	T162396	2	Lubrication Fitting	-
31	40M7166	2	Snap Ring	-
32	24H1594	2	Washer	2-1/16" X 2-3/4" X 0.134"
33	24H1595	3	Washer	2-1/16" X 3" X 0.075"
