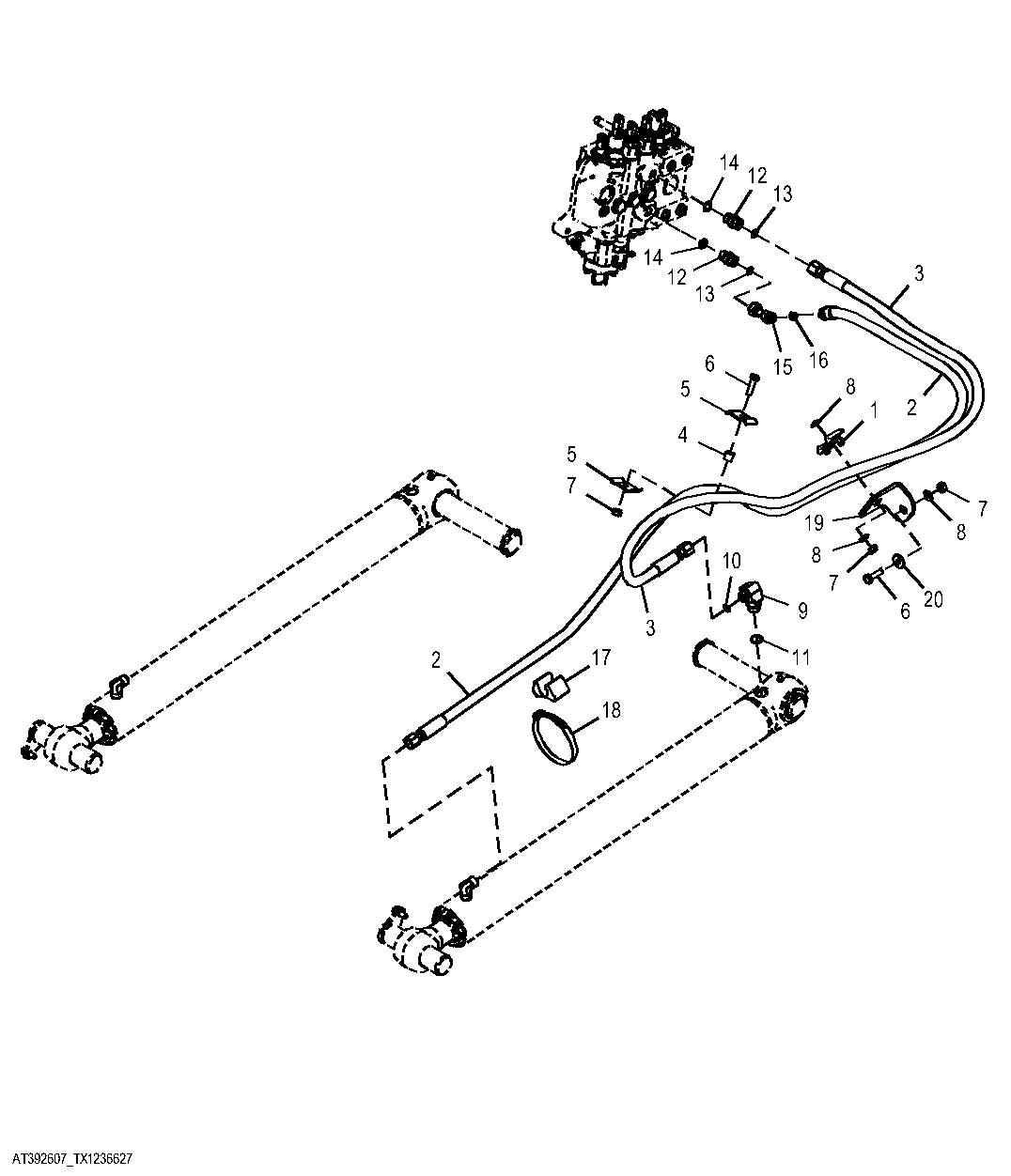

Loader Plumbing, Left Side ( - 204987)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	KV22609	1	Clamp	-
2	AT197647	1	Hydraulic Hose	Fabricate Loader Boom Rod End, REQUIRES 38H1174, R26906 AND T77857
3	AT197654	1	Hydraulic Hose	Fabricate Loader Boom Head End
4	28H3381	1	Spacer	0.493" X 0.675" X 5/8"
5	R46919	2	Half Clamp	-
6	19M7550	2	Cap Screw	M10 X 35
7	14M7274	3	Nut	M10
8	24M7239	3	Washer	10.700 X 21 X 2.500 mm
9	38H1012	1	Elbow Fitting	-
10	T77857	1	O-Ring	-
11	R26906	1	O-Ring	-
12	38H1161	2	Adapter Fitting	-
13	T77857	2	O-Ring	-
14	R26375	2	O-Ring	-
15	AT190910	1	Elbow Fitting	-
16	T77857	1	O-Ring	-
17	T105773	1	Guide	-
18	AR21842	1	Clamp	-
19	T165864	1	Angle	-
20	24M7296	1	Washer	10.500 X 30 X 2.500 mm
21	38H1174	1	Adapter Fitting	Not Illustrated
22	R26906	1	O-Ring	Not Illustrated
23	T77857	1	O-Ring	Not Illustrated

Loader Plumbing, Left Side ( - 204987)
