Открытый узел

Hand Held Hydraulic Tool Kit

Hand Held Hydraulic Tool Kit

Hand Held Hydraulic Tool Kit

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

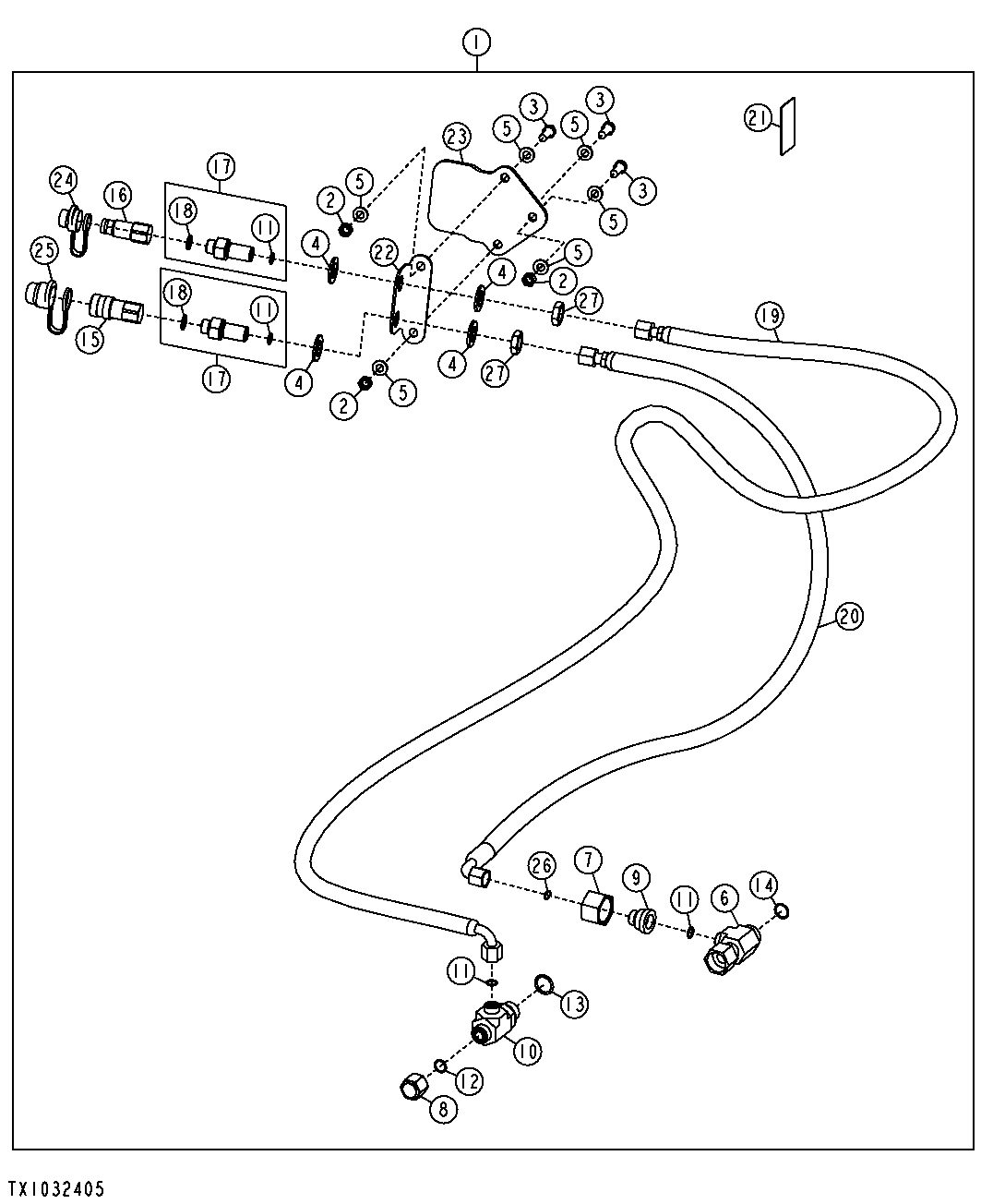

Hand Held Hydraulic Tool Kit

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT346494	1	Kit	Component Parts, NLA, ORDER
2	14M7274	3	Nut	M10
3	19M7662	3	Cap Screw	M10 X 30
4	24M7090	4	Washer	22 X 37 X 3 mm
5	24M7239	6	Washer	10.700 X 21 X 2.500 mm
6	38H1532	1	Tee Fitting	-
7	38H1358	1	Tube Nut	-
8	38H1417	1	Fitting	-
9	38H1475	1	Reducer	-
10	38H1390	1	Tee Fitting	-
11	T77857	5	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
12	T77932	2	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
13	U12547	2	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
14	T77858	2	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
15	AT181185	1	Hyd. Quick-Connect Coupler	-
16	AT181186	1	Hyd. Quick-Connect Coupler	-
17	AT192637	2	Adapter Fitting	-
18	R26375	2	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
19	AT346393	1	Hydraulic Hose	13/16" X 4267 mm (168") X 13/16"
20	AT346394	1	Hydraulic Hose	13/16" X 3607 mm (142") X 13/16"
21	T162404	1	Label	-
22	T186282	1	Bracket	-
23	T186474	1	Guard	-
24	-	1	Part 24	PROTECTIVE COVER 3/8 (ORDER XNR-37 THRU JD SERVICE PARTS)
25	-	1	Part 25	PROTECTIVE COVER 1/2 (ORDER XNR-50 THRU JD SERVICE PARTS)
26	T76938	1	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
27	T78716	2	Nut	20.625 mm (13/16")
