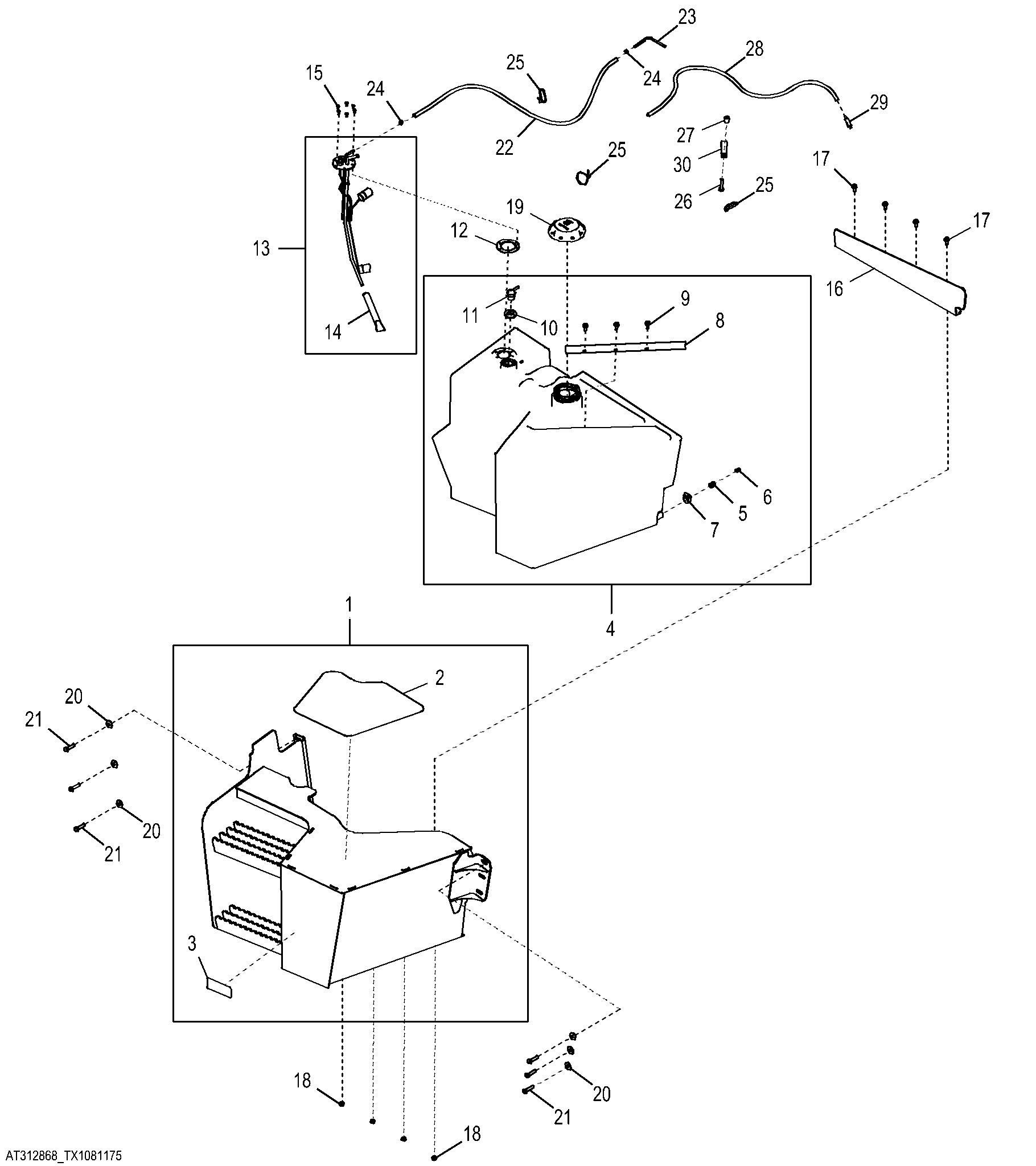

Fuel System (Engine 4045TT094, 4045TT095) (174241 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT420527	1	Guard	SUB FOR AT320235
2	T215367	1	Anti-Skid Pad	-
3	JD5944	1	Reflector	-
4	AT370504	1	Fuel Tank	ALSO ORDER T165292 SUB FOR AT363858
4	AH162914	1	Strainer	Tank Strainer Optional Not Illustrated
5	N30405	1	Adapter Fitting	-
6	L2646N	1	Pipe Plug	-
7	AR21837	1	Clamp	-
8	T224200	1	Angle	-
9	19M7866	3	Screw	M8 X 20
10	R114023	1	Grommet	-
11	R237815	1	Vent	SUB FOR AR21837 AND RE179976
12	T165292	1	Gasket	-
13	AT300958	1	Fuel Sender	-
14	AT65241	1	Strainer	-
15	21M7265	6	Screw	M5 X 12
16	T214270	1	Support	-
17	19M7866	4	Screw	M8 X 20
18	14M7298	4	Flange Nut	M8
19	AT323593	1	Filler Cap	-
20	24M7296	6	Washer	10.500 X 30 X 2.500 mm
21	19M8637	6	Cap Screw	M10 X 40
22	-	1	Part 23	Make From, TY22559, CTL 129.54 cm (4.25 ft.)
23	T66701	1	Line	-
24	TY22462	2	Clamp	-
25	R44302	3	Tie Band	-
26	19M7572	1	Cap Screw	M10 X 45
27	28H3383	1	Bushing	0.493" X 0.675" X 3/4"
28	-	1	Part 29	Make From, TY22559, CTL 121.92 cm (4.00 ft.)
29	AM107314	1	Fuel Filter	-
30	AH77869	1	Clip	-

Fuel System (Engine 4045TT094, 4045TT095) (174241 - )

Нет текстового описания
