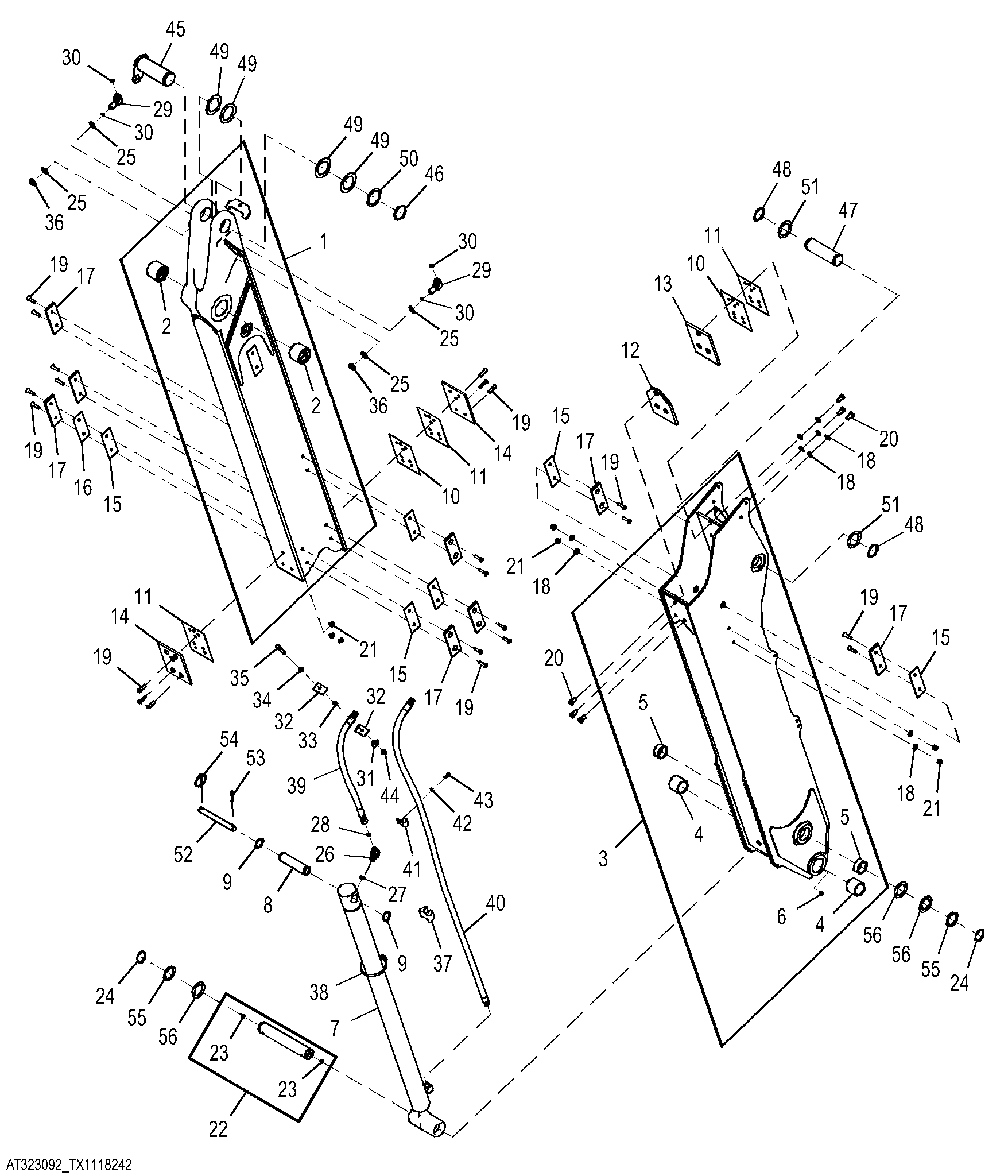

Extendable Arm and Locking Pins

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT322990	1	Dipperstick	Stationary Member
2	T295708	2	Bushing	-
3	AT337762	1	Dipperstick	Extendable Member
4	T166686	2	Bushing	-
5	T166715	1	Bushing	-
6	T162396	1	Lubrication Fitting	-
7	AH209719	1	Hydraulic Cylinder	Components Listed On Separate Page
8	T160384	1	Spacer	-
9	40M7179	2	Snap Ring	-
10	T228082	2	Shim	-
11	T157796	3	Shim	-
12	AT330944	1	Wear Plate	-
13	AT173933	1	Wear Plate	-
14	T157792	2	Wear Plate	-
15	T227937	6	Shim	-
16	T228083	3	Shim	-
17	T228148	8	Wear Plate	-
18	24M7240	10	Washer	13 X 25 X 3 mm
19	19M7666	22	Screw	M10 X 40
20	19H2472	6	Cap Screw	1/2" X 1"
21	14M7400	18	Lock Nut	M10
22	AT171079	1	Pin	-
23	T162396	2	Lubrication Fitting	-
24	40M7166	2	Snap Ring	-
25	24M7396	4	Washer	21 X 34 X 3 mm
26	38H1005	1	Elbow Fitting	-
27	R26375	1	O-Ring	-
28	T77857	1	O-Ring	-
29	38H1323	1	Elbow Fitting	-
30	T77857	2	O-Ring	-
31	T29342	1	Washer	-
32	R46919	2	Half Clamp	-
33	T190403	1	Spacer	-
34	24M7239	1	Washer	10.700 X 21 X 2.500 mm
35	19M7742	1	Cap Screw	M10 X 65
36	T78716	2	Nut	-
37	T105773	1	Guide	-
38	TY22474	1	Clamp	-
39	AT172156	1	Hydraulic Hose	Fabricate
40	AT280514	1	Hydraulic Hose	Fabricate
41	T70659	1	Clamp	-
42	24M7238	1	Washer	8.700 X 17 X 2 mm
43	M86877	1	Bolt	-
44	14M7400	1	Lock Nut	M10
45	AT169831	1	Pin	-
46	40M7120	1	Snap Ring	-
47	T153567	1	Pin	-
48	40M7066	2	Snap Ring	-
49	24H1616	4	Washer	2-9/16" X 3-3/4" X 0.036"
50	24H1635	1	Washer	2-5/8" X 3-3/8" X 0.120"
51	24H1679	2	Washer	2-17/64" X 3-1/4" X 0.060"
52	T153322	1	Pin	-
53	34M7054	1	Spring Pin	10 X 50 mm
54	AR83396	1	Quick Lock Pin	-
55	24H1594	2	Washer	2-1/16" X 2-3/4" X 0.134"
56	24H1595	3	Washer	2-1/16" X 3" X 0.075"
