Bucket Cylinder Hydraulics, Standard Dipperstick

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T160376	2	Clamp	-
2	24M7239	2	Washer	10.700 X 21 X 2.500 mm
3	19M7550	2	Cap Screw	M10 X 35
4	14M7274	2	Nut	M10
5	38H1214	2	Adapter Fitting	-
6	T77932	2	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
7	R26906	2	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
8	38H1404	1	Elbow Fitting	-
9	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
10	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
11	AT325075	1	Oil Line	Rod End
11	38H1356	2	Tube Nut	-
12	AT325076	1	Oil Line	Head End
12	38H1356	2	Tube Nut	-
13	T105773	1	Guide	-
14	C16054	1	Clamp	-
15	T162004	4	Clamp	-
16	T162005	2	Strap	-
17	19M7802	4	Screw	M8 X 65
18	38H1162	1	Adapter Fitting	-
19	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
20	R26906	1	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
21	AT174907	1	Hydraulic Hose	Head End, INCLUDES T77858
22	AT174908	1	Hydraulic Hose	Rod End, INCLUDES T77858
23	AT280341	1	Hydraulic Hose	Head End Fabricate, INCLUDES T77858
24	AT280341	1	Hydraulic Hose	Rod End Fabricate, INCLUDES T77858
25	14M7298	4	Flange Nut	M8
26	AR21839	1	Clamp	Not Illustrated

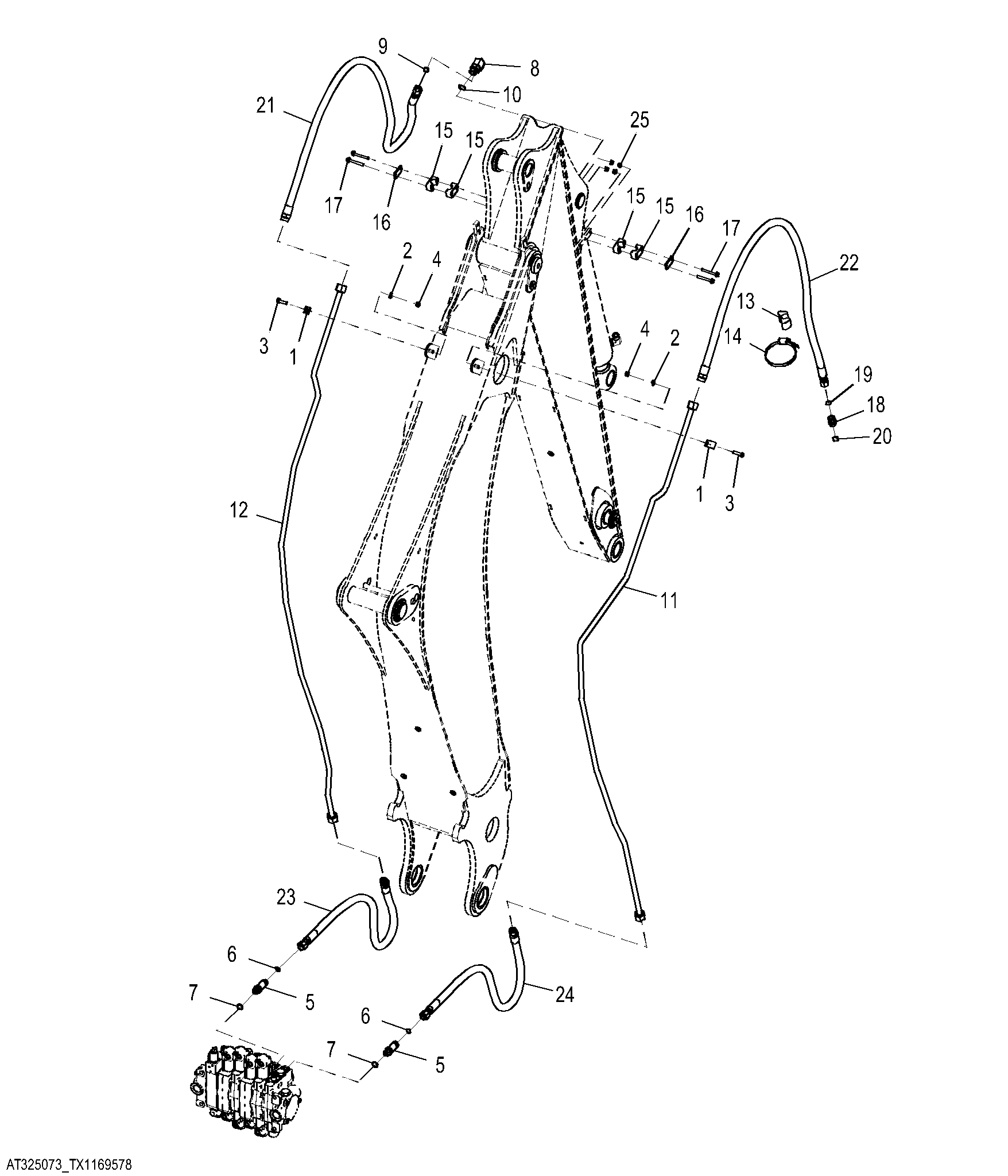

Bucket Cylinder Hydraulics, Standard Dipperstick

Нет текстового описания
