Открытый узел

Boom Lift Cylinder (208446 - )

Boom Lift Cylinder (208446 - )

Boom Lift Cylinder (208446 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

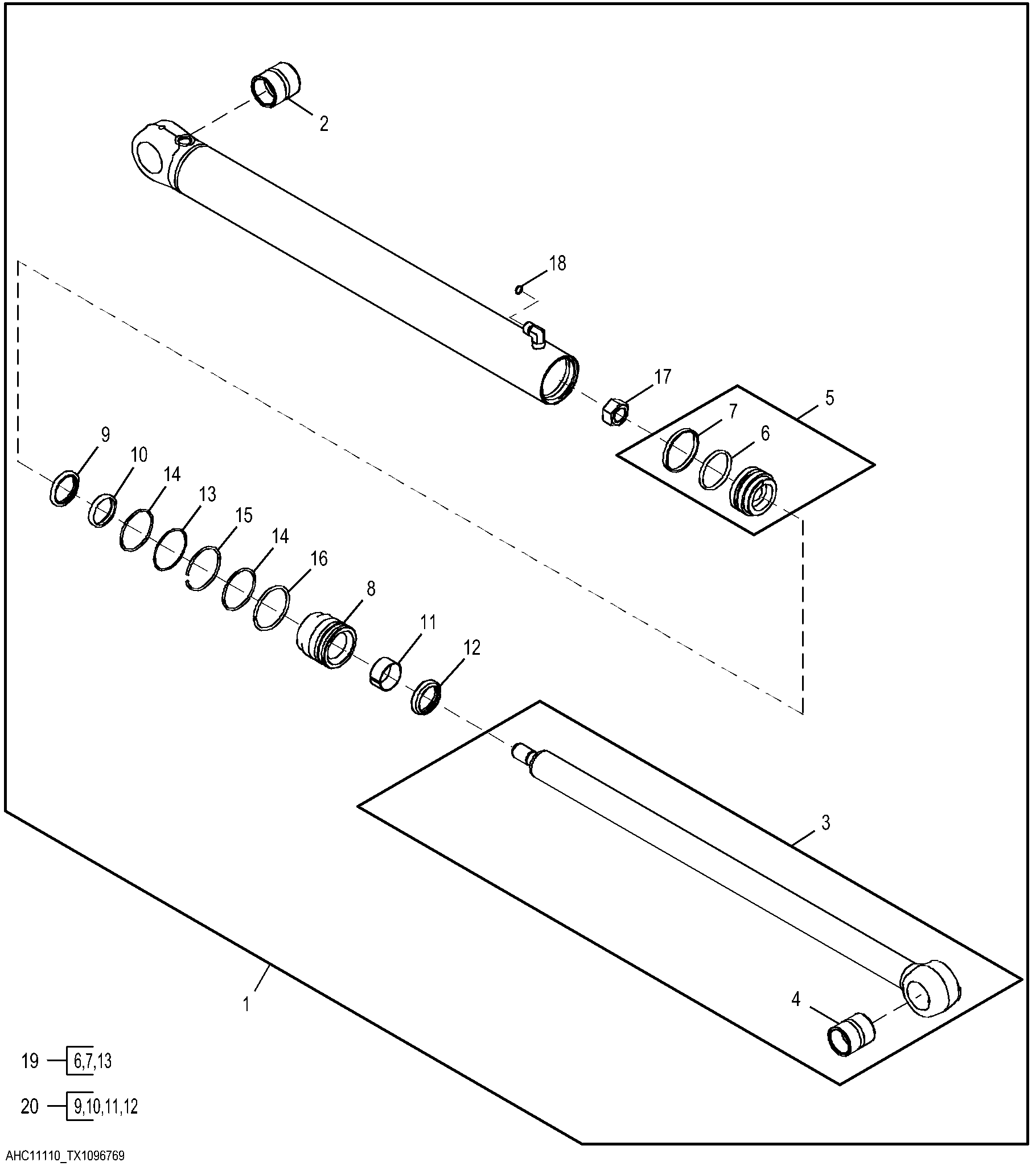

Boom Lift Cylinder (208446 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AHC14410	1	Hydraulic Cylinder	Not Illustrated Components On Separate Page, SUB FOR AHC11110
1	38H5017	1	Elbow Fitting	Not Illustrated
1	51M7043	1	O-Ring	15.300 X 2.200 mm, Not Illustrated
1	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070"), Not Illustrated
1	AHC11110	1	Hydraulic Cylinder	NLA, ORDER AHC14410 ALSO ORDER 38H5017, 51M7043, AND T77857
2	H159941	1	Bushing	-
3	AH146875	1	Hydraulic Cylinder Rod	-
4	H151542	1	Bushing	-
5	AH165826	1	Piston	-
6	R98323	1	Seal	-
7	R98322	1	Seal	-
8	HC10931	1	Hydr. Cylinder Rod Guide	-
9	AH146561	1	Seal	-
10	H152203	1	Seal	-
11	H208987	1	Wear Ring	-
12	AHC10164	1	Seal	-
13	R81864	1	Back-Up Ring	-
14	T12582	2	O-Ring	72.619 X 3.531 mm (2-55/64" X 0.139")
15	H170216	1	Snap Ring	-
16	H180787	1	Snap Ring	-
17	H170538	1	Nut	-
18	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
19	AH212092	1	Hydraulic Cylinder Kit	Bore
20	AHC16954	1	Hydraulic Cylinder Kit	Rod, SUB FOR AHC11573
