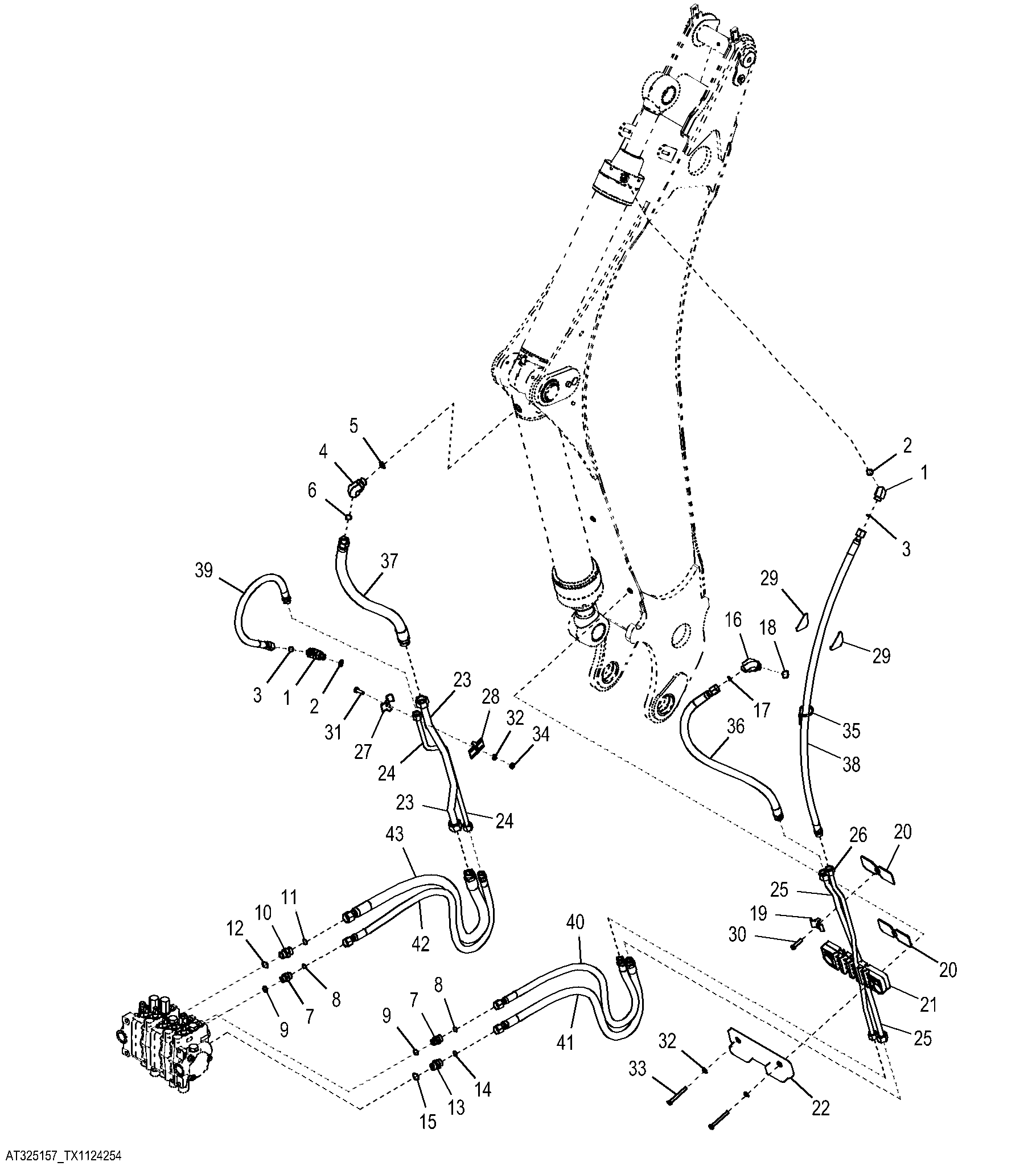

Boom and Crowd Cylinder Hydraulics

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1006	1	Elbow Fitting	-
2	R26906	1	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
3	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
4	38H1007	1	Elbow Fitting	-
5	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
6	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
7	38H1162	1	Adapter Fitting	-
8	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
9	R26906	1	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
10	38H1163	1	Adapter Fitting	-
11	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
12	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
13	38H1329	1	Adapter Fitting	-
14	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
15	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
16	38H1404	1	Elbow Fitting	-
17	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
18	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
19	T160554	1	Clamp	-
20	T165740	2	Isolator	-
21	AT357672	1	Clamp	-
22	AT177812	1	Stop	-
23	AT325159	1	Oil Line	Boom Cylinder Head End
24	AT325158	1	Oil Line	Boom Cylinder Rod End
25	AT325160	1	Oil Line	Crowd Cylinder Head End
26	AT325161	1	Oil Line	Crowd Cylinder Rod End
27	T159848	1	Clamp	-
28	T159956	1	Clamp	-
29	T165742	2	Isolator	-
30	19M7572	1	Cap Screw	M10 X 45
31	19M7662	1	Cap Screw	M10 X 30
32	24M7239	3	Washer	10.700 X 21 X 2.500 mm
33	19M8183	2	Cap Screw	M10 X 90
34	14M7274	1	Nut	M10
35	R76477	1	Tie Band	-
36	AT306662	1	Hydraulic Hose	Fabricate
37	AT173923	1	Hydraulic Hose	Boom Head End
38	AT174607	1	Hydraulic Hose	Crowd Cylinder Rod End
39	AT179083	1	Hydraulic Hose	-
40	AT280340	1	Hydraulic Hose	Fabricate
41	AT280341	1	Hydraulic Hose	Fabricate
42	AT280340	1	Hydraulic Hose	Fabricate
43	AT280342	1	Hydraulic Hose	Fabricate
