Auxiliary Equipment Hydraulic Kit, Standard Dipperstick

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT310292	2	Hydraulic Hose	-
2	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
3	T160376	8	Clamp	-
4	19M7572	2	Cap Screw	M10 X 45
5	28H3383	2	Bushing	0.493" X 0.675" X 3/4"
6	03M7192	4	Bolt	M10 X 30
7	24M7239	4	Washer	10.700 X 21 X 2.500 mm, 0.812 X 0.500
8	14M7274	4	Nut	M10
9	19M7873	4	Screw	M8 X 110
10	T162004	4	Clamp	-
11	T162005	2	Strap	-
12	T205636	1	Bracket	-
13	T205637	1	Bracket	-
14	AT361743	1	Hydraulic Equipment	-
15	AT361744	1	Oil Line	-
16	AT198366	2	Hydraulic Hose	30.1752" X 1245 mm (49") X 30.1752"
17	R27175	2	Drain Plug	-
18	38H1194	2	Adapter Fitting	-
19	R29936	2	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
20	U12547	3	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
21	38H1163	2	Adapter Fitting	-
22	19M7662	4	Cap Screw	M10 X 30
23	T78707	2	Nut	-
24	T163702	1	Reducer	-
25	AT325082	1	Kit	Order Components, NLA

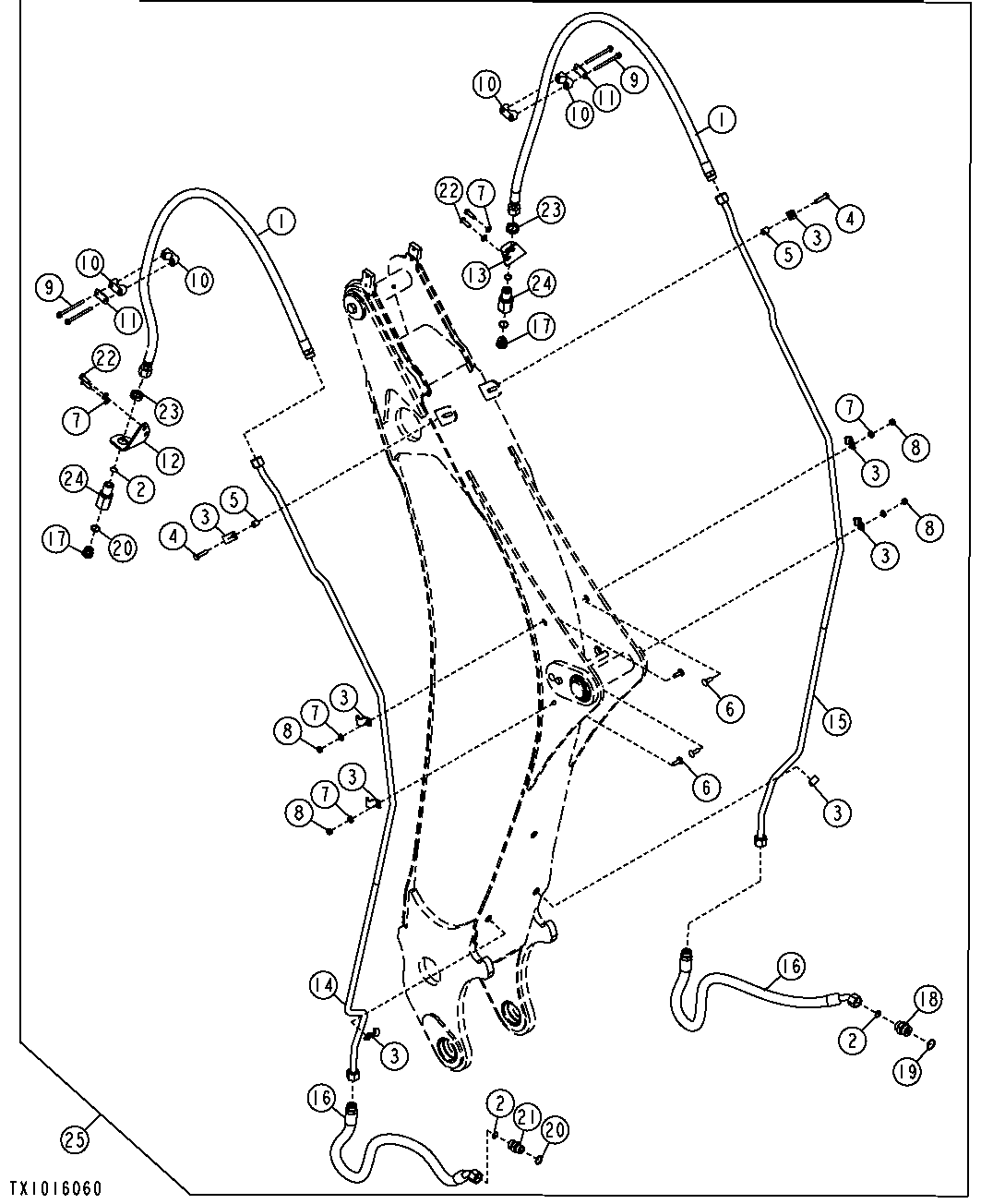

Auxiliary Equipment Hydraulic Kit, Standard Dipperstick
