Открытый узел

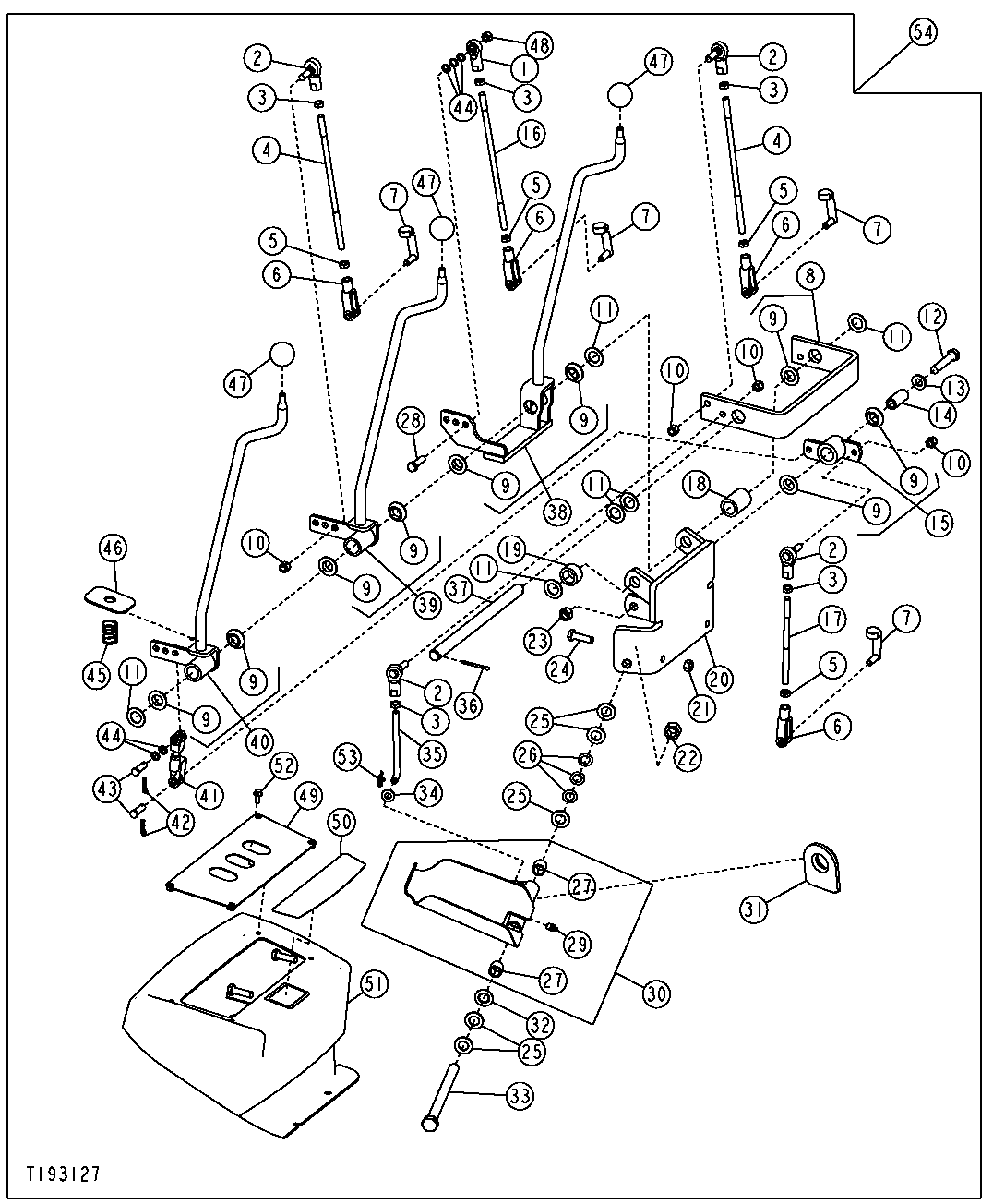

Three Lever Control Valve Linkage and Conversion Kit

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AE37072	2	Link End	-
2	AT169087	4	Ball Joint	-
3	14H774	5	Nut	3/8"
4	T165697	2	Rod	-
5	14H913	4	Nut	3/8"
6	T140328	4	Yoke	-
7	-	4	Part 7	(SUB R65563 AND T202956) (T183617 NLA)
8	AT185340	1	Bracket	-
9	T166097	6	Bearing	-
10	M68954	7	Lock Nut	9.525 mm (3/8")
11	24H1391	5	Washer	25/32" X 1-5/16" X 0.060"
12	19M7363	1	Cap Screw	M12 X 60
13	24M7240	1	Washer	13 X 25 X 3 mm
14	T166031	1	Spacer	-
15	AT186043	1	Bellcrank	-
15	AT309186	1	Bellcrank	-
16	T165788	1	Rod	-
17	T165787	1	Rod	-
18	T185648	1	Spacer	-
18	T207484	2	Spacer	-
19	T167247	1	Spacer	-
20	AT185339	1	Support	-
20	AT317091	1	Support	-
21	14M7274	2	Nut	M10
22	U14555	2	Lock Nut	15.875 mm (5/8")
23	14M7275	1	Nut	M12
24	19M7550	2	Cap Screw	M10 X 35
25	24M7053	10	Washer	17 X 30 X 3 mm
26	M87534	6	Spring Washer	-
27	T58109	2	Bushing	-
28	19H3239	2	Cap Screw	3/8" X 1-1/4"
29	T162396	1	Lubrication Fitting	-
30	AT185750	1	Pedal	Not Illustrated, (RH)
30	AT185749	1	Pedal	(LH)
31	T166224	2	Grommet	-
32	AT48016	2	Seal	-
33	19H3323	2	Cap Screw	5/8" X 8"
34	24M7239	1	Washer	10.700 X 21 X 2.500 mm
35	T165785	1	Hook Bolt	-
36	11M7087	1	Cotter Pin	4 X 40 mm
36	U17408	2	Ring	-
37	T167248	1	Pin	-
37	T207309	1	Pin	-
38	AT185338	1	Control Lever	-
38	AT309185	1	Control Lever	-
39	AT185337	1	Lever	-
39	AT309184	1	Control Lever	-
40	AT187885	1	Control Lever	-
40	AT309184	1	Control Lever	-
41	AT309413	1	Link	-
41	AT188077	1	Link	-
42	R46528	3	Spring Locking Pin	-
43	R65563	5	Pin Fastener	-
44	M359T	4	Washer	-
45	T165591	1	Spring	-
46	T183149	1	Cover	-
46	T209588	1	Cover	-
47	39M1709	3	Knob	-
48	-	1	Part 59	-
49	AT186045	1	Cover	-
49	AT312121	1	Cover	-
50	T165585	1	Label	-
51	AT189272	1	Cover	-
52	19M7775	4	Screw	M6 X 16
53	T202956	4	Retainer	(SUB FOR R46528) (APPL)
54	-	1	Part 66	(SUB AT309739 AND AT185626 NLA)
54	AT309739	1	Lever Kit	(WHOLE GOODS)

Three Lever Control Valve Linkage and Conversion Kit

Нет текстового описания
