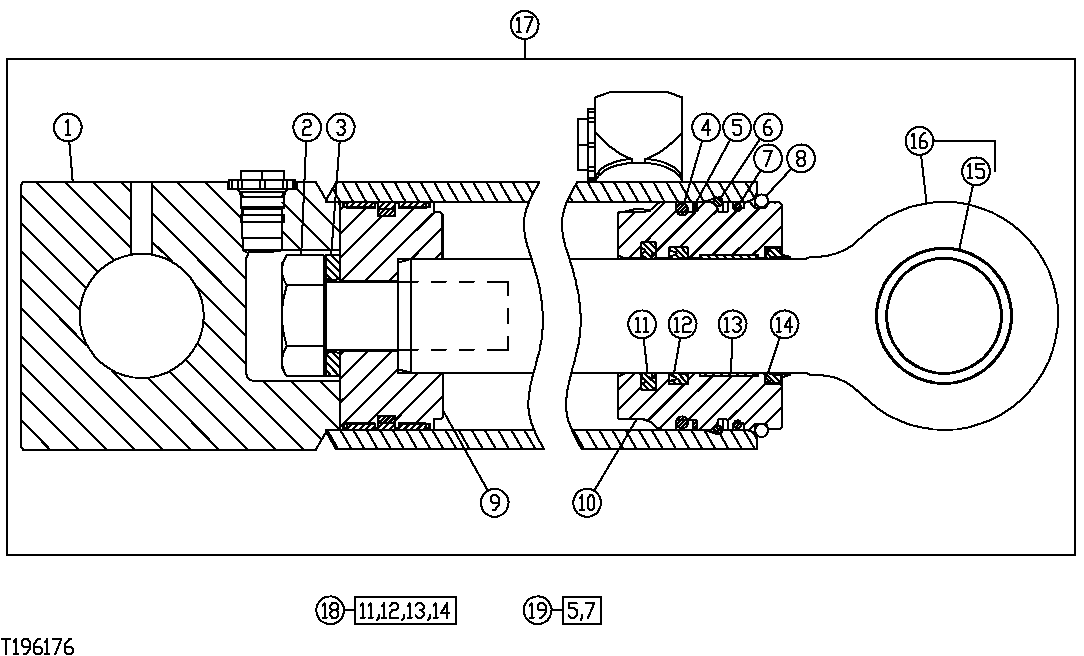

Stabilizer Cylinder and Repair Kit (925994 - 952006)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH209140	1	Hydraulic Cylinder Barrel	RH
1	AH209134	1	Hydraulic Cylinder Barrel	LH
2	19M8353	1	Cap Screw	M30 X 80
3	H145175	1	Washer	-
4	F950R	1	O-Ring	88.265 X 5.334 mm (3.475" X 0.210")
5	R81862	1	Back-Up Ring	-
6	H180094	1	Snap Ring	-
7	-	1	Part 8	ORDER AH212102
8	H180080	1	Snap Ring	-
9	AH205062	1	Piston	-
9	H168248	1	Washer	101.067 X 105.639 X 6.896 mm (3.979" X 4.159" X 0.271"), Cap
9	H168249	1	Washer	85.090 X 95.402 X 5.156 mm (3.350" X 3.756" X 13/64"), Expander
10	H208995	1	Hydr. Cylinder Rod Guide	-
11	AH146561	1	Seal	-
12	H152203	1	Seal	-
13	H208987	1	Wear Ring	-
14	AH146557	1	Seal	-
15	H154404	1	Bushing	-
16	AH147902	1	Hydraulic Cylinder Rod	-
17	-	1	Part 20	LH, ORDER AH219541. ALSO ORDER 38H1160, 38H1004, (2) T77613 AND (2) R26488. AH209133 NLA
17	-	1	Part 21	RH, ORDER AH219542. ALSO ORDER 38H1004, 38H1160, (2) T77613 AND (2) R26448. AH209138 NLA
17	AH219541	1	Hydraulic Cylinder	LH
17	AH219542	1	Hydraulic Cylinder	RH
18	AH210484	1	Hydraulic Cylinder Kit	Rod Seal
19	AH212102	1	Hydraulic Cylinder Kit	Bore Seal
