Открытый узел

Ride Control Kit (911133 - )

Ride Control Kit (911133 - )

Ride Control Kit (911133 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

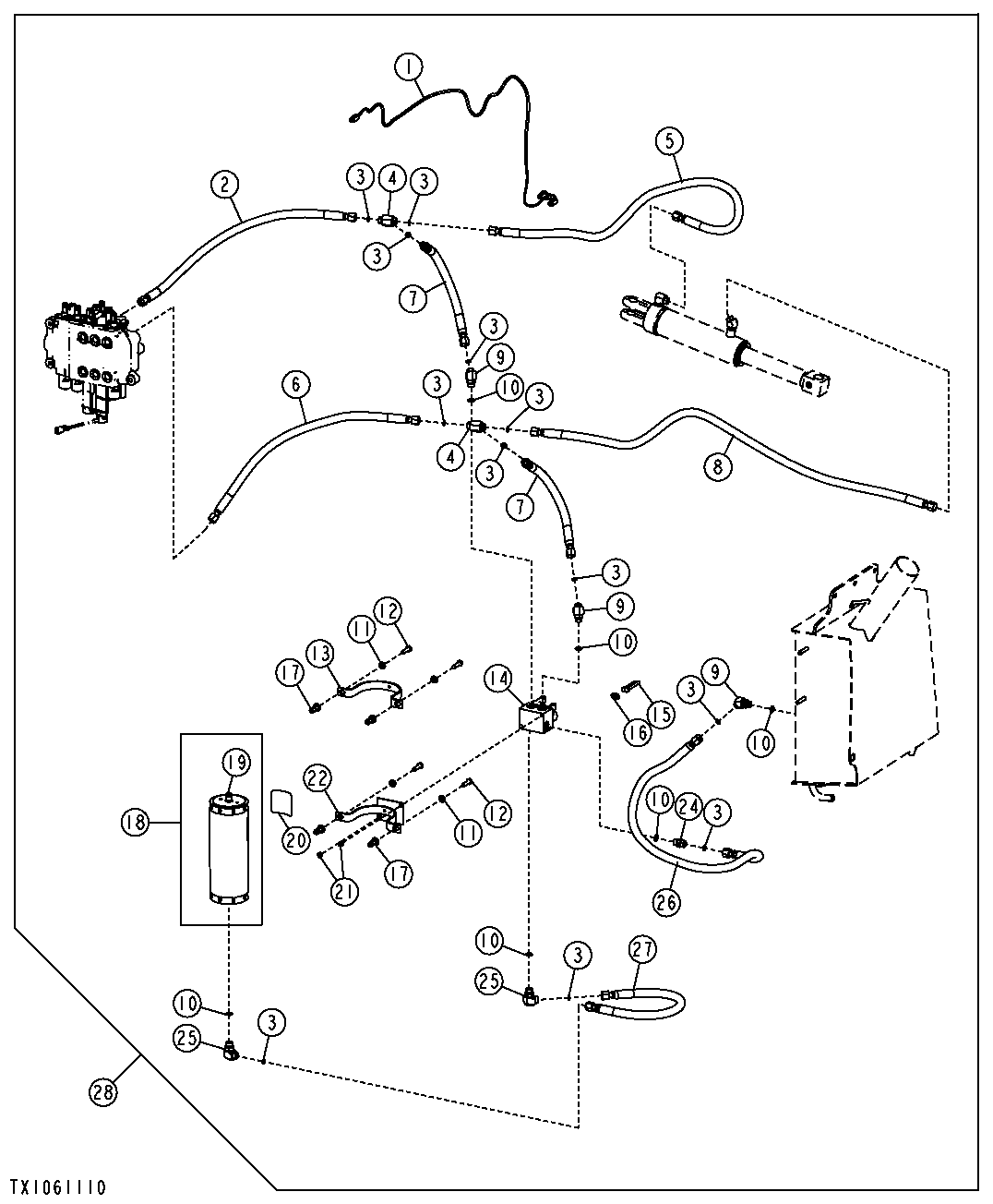

Ride Control Kit (911133 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT199646	1	Wiring Harness	Ride Control
2	AT199643	1	Hydraulic Hose	9/16" X 927 mm (36-1/2") X 9/16"
3	T77857	12	O-Ring	-
4	38H1032	2	Tee Fitting	-
4	38H1206	2	Tee Fitting	-
5	AT199645	1	Hydraulic Hose	13/16" X 1143 mm (45") X 13/16", Fabricate
6	AT199642	1	Hydraulic Hose	13/16" X 889 mm (35") X 13/16", Fabricate
7	AT280509	2	Hydraulic Hose	1" X 393 mm (15-1/2") X 13/16", Fabricate
7	AT199639	2	Hydraulic Hose	13/16" X 419 mm (16-1/2") X 13/16", Fabricate
8	AT199644	1	Hydraulic Hose	13/16" X 1498 mm (59") X 13/16", Fabricate
9	38H1161	2	Adapter Fitting	Straight Fitting
9	38H1046	2	Elbow Fitting	45°, Fitting
10	R26375	6	O-Ring	-
11	24M7239	4	Washer	10.700 X 21 X 2.500 mm
12	19M7550	4	Cap Screw	M10 X 35
13	T166761	1	Clamp	-
14	14M7477	2	Nut	M18
14	R47151	2	O-Ring	-
14	R28776	2	O-Ring	-
14	AT280441	2	Solenoid Valve Coil	Coil
14	AT280440	2	Solenoid Hydraulic Valve	Cartridge
14	AT443892	1	Solenoid Hydraulic Valve	Metric Fitting Ports, ALSO ORDER38H5003, 38H5017, (2) 38H5071, (4) T77857, AND (4) 51M7043 SUB FOR AT310818 AND AT198760
14	E71998	2	Back-Up Ring	-
15	19M7663	2	Cap Screw	M8 X 70
16	24M7238	2	Washer	8.700 X 17 X 2 mm
17	T148409	4	Nut	-
18	AT196351	1	Hydraulic Accumulator	INCLUDES T225374, T225375, AND T225376
19	AT196760	1	Valve Kit	-
20	T225374	1	Label	SUB FOR T164124 APPL
21	14M7273	2	Nut	M8
22	AT189210	1	Clamp	-
24	38H1161	1	Adapter Fitting	-
25	38H1005	2	Elbow Fitting	-
26	AT199641	1	Hydraulic Hose	13/16" X 1168 mm (46") X 13/16"
27	AT199640	1	Hydraulic Hose	13/16" X 533 mm (21") X 13/16"
28	AT197238	1	Kit	NLA, ORDER AT309385
28	AT309385	1	Accumulator Kit	Components, NLA, ORDER
29	38H5003	1	Adapter Fitting	Not Illustrated
30	38H5017	1	Elbow Fitting	Not Illustrated
31	38H5071	2	Elbow Fitting	Not Illustrated
32	T77857	4	O-Ring	Not Illustrated
33	51M7043	4	O-Ring	15.300 X 2.200 mm, Not Illustrated
