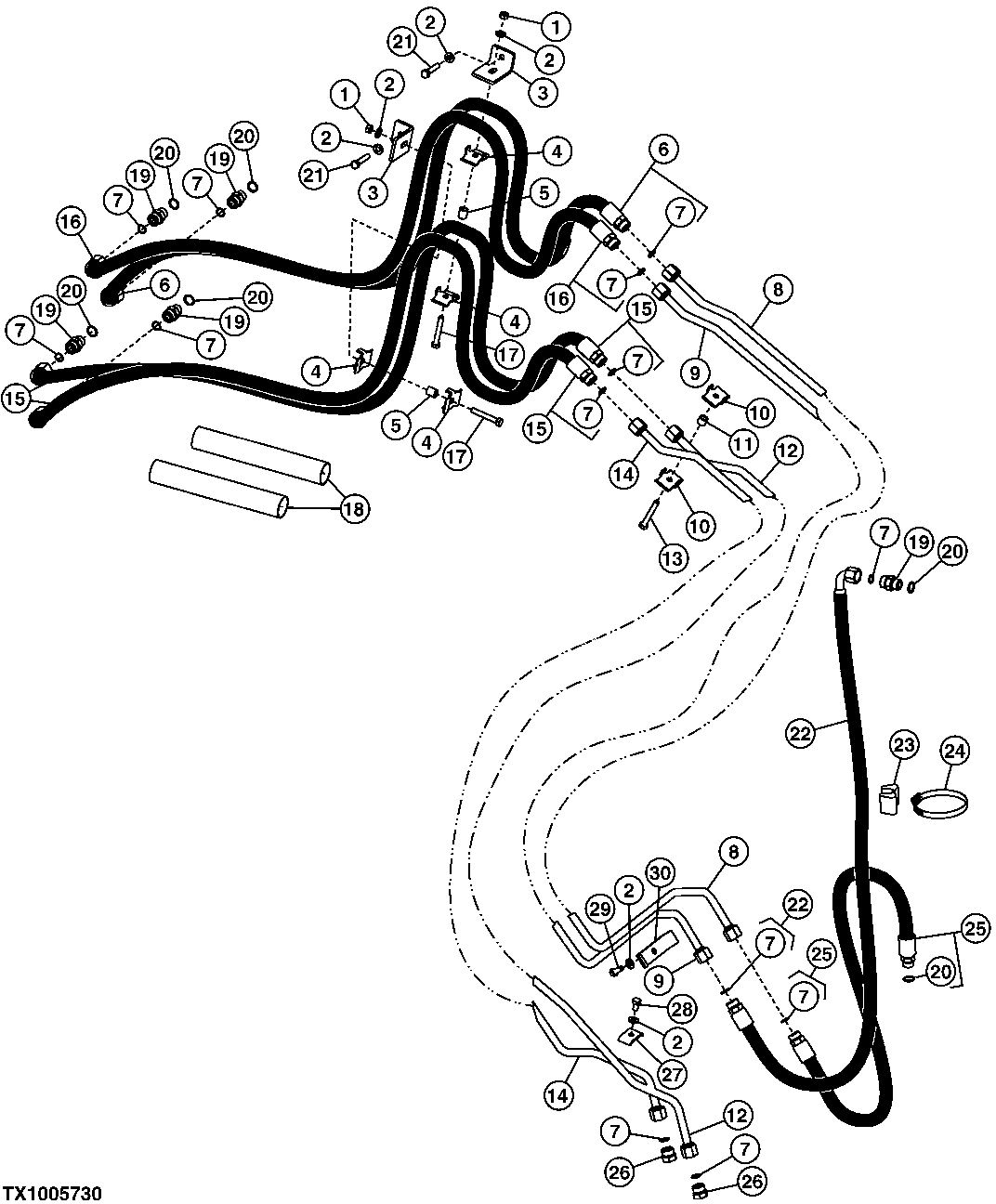

Loader Bucket Cylinder and Third Function Hydraulics ( - 913479)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7274	2	Nut	M10
2	24M7239	6	Washer	10.700 X 21 X 2.500 mm
3	T202050	2	Angle	(SUB FOR T166245)
4	KV22609	4	Clamp	(SUB FOR T160550)
5	28H3383	2	Bushing	0.493" X 0.675" X 3/4"
6	AT190748	1	Hydraulic Hose	(SUB FOR AT186857)
7	T77932	14	O-Ring	-
8	AT186493	1	Oil Line	-
9	AT185977	1	Oil Line	-
10	T159954	2	Clamp	-
11	28H3381	1	Spacer	0.493" X 0.675" X 5/8"
12	AT186494	1	Oil Line	-
13	19M7875	1	Cap Screw	M10 X 70
14	AT186495	1	Oil Line	-
15	AT186496	2	Hydraulic Hose	-
16	AT190748	1	Hydraulic Hose	-
17	19M7742	2	Cap Screw	M10 X 65
18	-	1	Part 18	10 in. (254 mm), (MAKE FROM T78606) (CTL)
19	38H1162	5	Adapter Fitting	-
20	R26906	6	O-Ring	-
21	19M8600	2	Cap Screw	M10 X 50
22	AT173128	1	Hydraulic Hose	-
23	T105773	1	Guide	-
24	AU12450	1	Hose Clamp	-
25	AT173129	1	Hydraulic Hose	7/8" X 1226 mm (48-1/4") X 1"
26	38H1148	2	Fitting Plug	-
27	U10516	1	Hose Clamp	-
28	19M8324	1	Cap Screw	M10 X 16
29	19M7838	1	Screw	M12 X 130
30	T105720	1	Clamp	-
31	H77698	6	Tie Band	-

Loader Bucket Cylinder and Third Function Hydraulics ( - 913479)

Нет текстового описания
