Loader Boom Lift Cylinder Hydraulics (913480 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26375	4	O-Ring	-
2	38H1161	4	Adapter Fitting	-
3	T77857	8	O-Ring	-
4	KV22609	3	Clamp	(SUB FOR T160550)
5	24M7239	7	Washer	10.700 X 21 X 2.500 mm
6	19M8600	1	Cap Screw	M10 X 50
7	AT197654	1	Hydraulic Hose	Fabricate
8	19M7550	4	Cap Screw	M10 X 35
9	R46919	4	Half Clamp	-
10	AT197647	1	Hydraulic Hose	Fabricate
11	19M8637	2	Cap Screw	M10 X 40
12	28H3381	2	Spacer	0.493" X 0.675" X 5/8"
13	R26906	4	O-Ring	-
14	38H1012	2	Elbow Fitting	-
15	14M7274	6	Nut	M10
16	T165864	2	Angle	-
17	24M7296	2	Washer	10.500 X 30 X 2.500 mm
18	AT197645	1	Hydraulic Hose	-
19	T105773	2	Guide	-
20	38H1174	2	Adapter Fitting	-
21	AR21842	2	Clamp	(SUB FOR (2) C16054) (APPL)
22	-	1	Part 22	10 in. (254 mm), (MAKE FROM T78606) (CTL)
23	H77698	2	Tie Band	-
24	AT197646	1	Hydraulic Hose	Fabricate

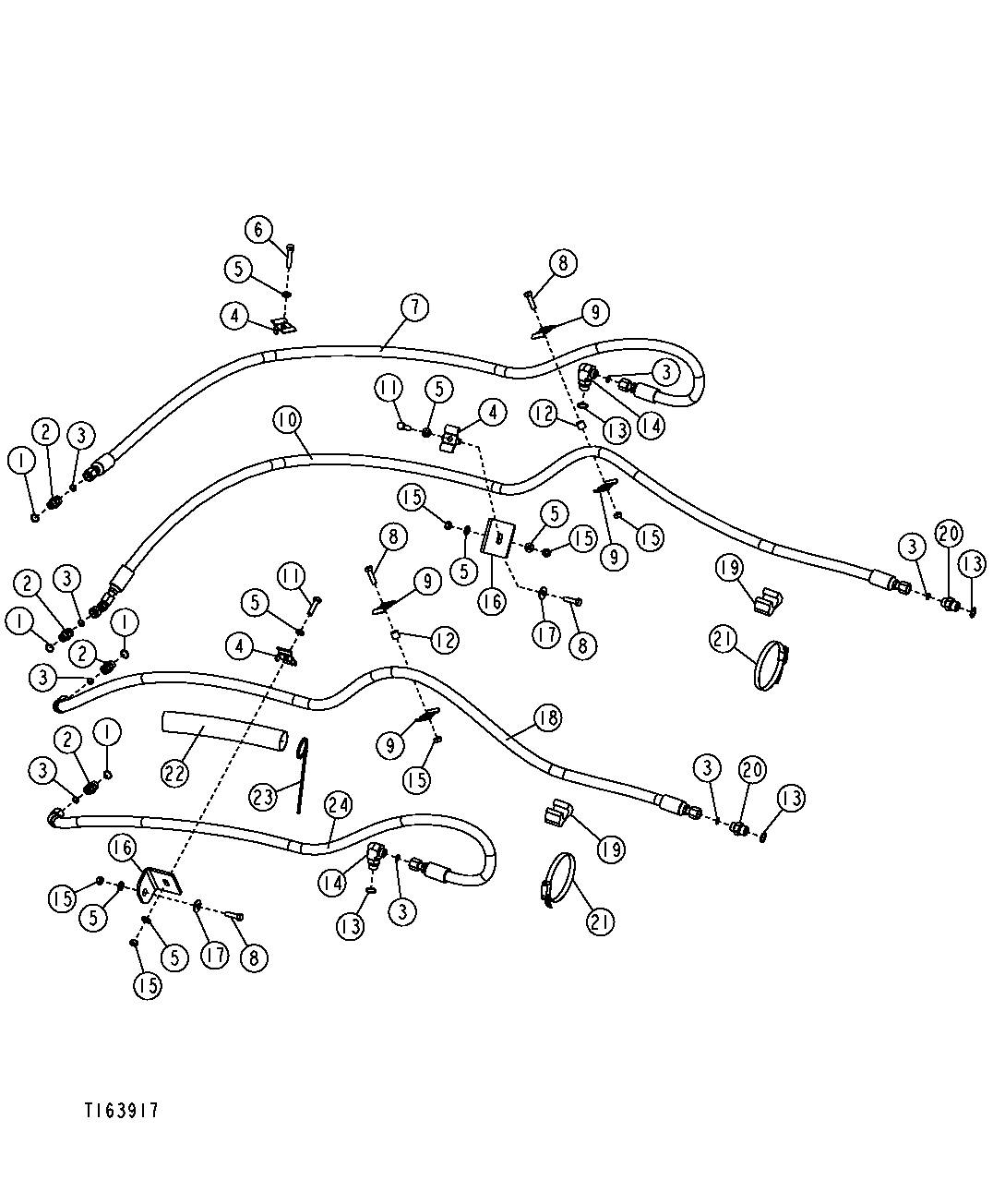

Loader Boom Lift Cylinder Hydraulics (913480 - )

Нет текстового описания
