Открытый узел

Hydraulic Front Coupler ( - 944081)

Hydraulic Front Coupler ( - 944081)

Hydraulic Front Coupler ( - 944081)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

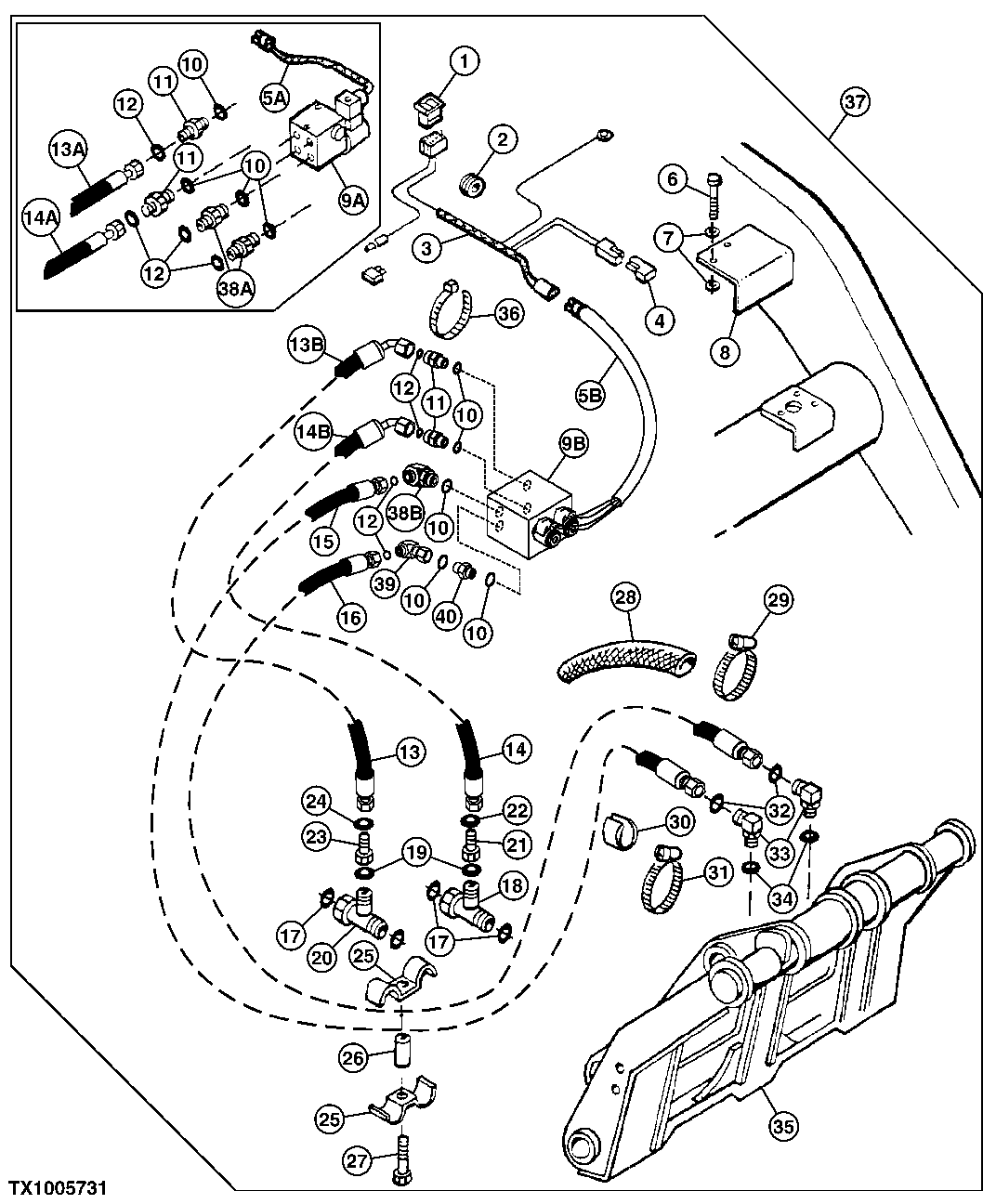

Hydraulic Front Coupler ( - 944081)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT181292	1	Switch	-
2	N30256	1	Grommet	-
2	T70341	1	Grommet	-
3	AT193699	1	Cab Wiring Harness	ALSO ORDER AT300857. SUB FOR AT185877
4	AR94101	1	Diode	-
6	19M8456	2	Cap Screw	M8 X 100, SUB FOR 19M7763, APPL
7	24M7238	4	Washer	8.700 X 17 X 2 mm, SUB FOR 24M7250, APPL
8	T200540	1	Cover	SUB FOR A36518
10	R26448	4	O-Ring	-
11	38H1168	2	Adapter Fitting	-
12	T77814	4	O-Ring	-
15	AT194785	1	Hydraulic Hose	Fabricate
16	AT194786	1	Hydraulic Hose	Fabricate
17	T77932	4	O-Ring	-
18	38H1031	1	Tee Fitting	-
19	T77857	2	O-Ring	-
20	38H1032	1	Tee Fitting	-
21	38H1471	1	Reducer	-
22	T77932	1	O-Ring	-
23	38H1471	1	Reducer	-
24	T77613	1	O-Ring	-
25	R46919	2	Half Clamp	-
26	28H1878	1	SPACER	0.493" X 0.675" X 7/16"
27	19M7179	1	Cap Screw	M10 X 50
28	T162439	1	Hose Guard	-
29	AR21842	2	Clamp	-
30	-	2	Part 41	MAKE FROM T60811, CTL
31	AR21839	2	Clamp	-
32	T77613	2	O-Ring	-
33	38H1009	2	Elbow Fitting	-
34	R26448	2	O-Ring	-
35	-	1	Part 46	NLA
36	H77698	12	Tie Band	-
37	-	1	Part 48	AT300853, NLA. SUB FOR AT185635 AND AT194410
39	38H1093	1	Elbow Fitting	Port B
40	38H1168	1	Adapter Fitting	Port B
5A	AT185876	1	Wiring Harness	ALSO ORDER AT193699
5B	AT300857	1	Wiring Harness	ALSO ORDER AT193699
9A	AT181422	1	Valve	See DTAC Solution, 64535. AT181422 NLA.
9B	AT300855	1	Valve	SUB FOR AT181422
9B	AT333812	1	Solenoid Valve Coil	12 V, SUB FOR AT224865
9B	T181306	2	Nut	-
9B	AT301020	1	Solenoid Valve	Small Diameter
9B	AT333862	1	Solenoid Valve Coil	SUB FOR AT301019
9B	AT301017	1	Solenoid Valve	Large Diameter
9B	AT301016	3	Check Valve	-
13A	AT195862	1	Hydraulic Hose	Fabricate, SUB FOR AT194784, APPL
13B	AT300860	1	Hydraulic Hose	Fabricate
14A	AT195862	1	Hydraulic Hose	Fabricate, SUB FOR AT194784, APPL
14B	AT300860	1	Hydraulic Hose	Fabricate
38A	38H1168	2	Adapter Fitting	Port A And B
38B	38H1009	1	Elbow Fitting	Port A
