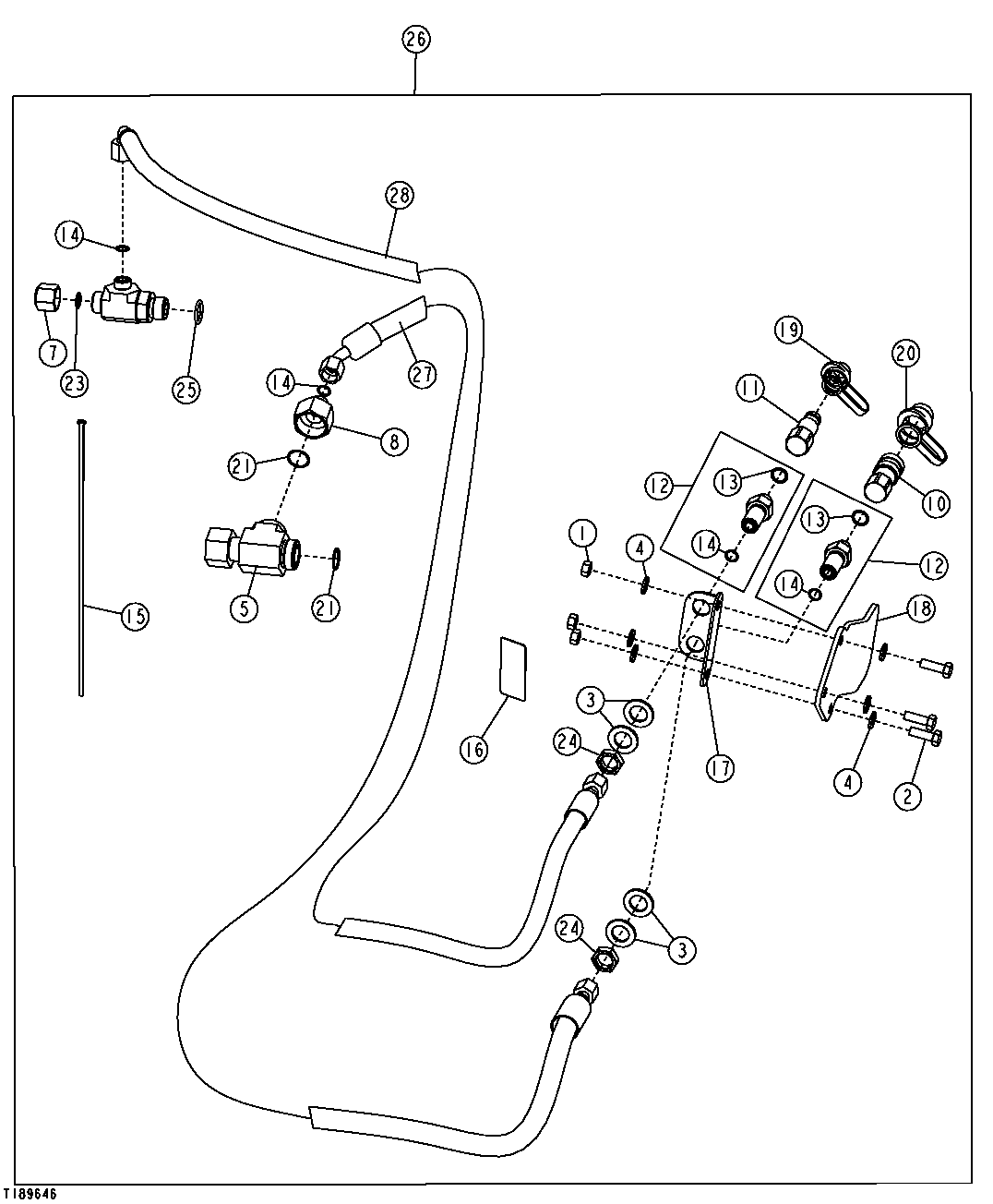

Hand Held Hydraulic Tool Kit (913480 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7274	3	Nut	M10
2	19M7662	3	Cap Screw	M10 X 30
3	24M7090	4	Washer	22 X 37 X 3 mm
4	24M7239	6	Washer	10.700 X 21 X 2.500 mm
5	38H1002	1	Tee Fitting	-
6	38H1358	1	Tube Nut	-
7	38H1417	1	Fitting	-
8	38H1475	1	Reducer	-
8	38H1358	1	Tube Nut	-
10	AT181185	1	Hyd. Quick-Connect Coupler	-
11	AT181186	1	Hyd. Quick-Connect Coupler	-
12	AT192637	2	Adapter Fitting	-
13	R26375	2	O-Ring	-
14	T77857	4	O-Ring	-
15	H77698	15	Tie Band	-
16	T162404	1	Label	-
17	T186282	1	Bracket	-
18	T186474	1	Guard	-
19	-	1	Part 19	3/8 in., (ORDER XNR-37)
20	-	1	Part 20	1/2 in., (ORDER X-NR50)
21	T76938	2	O-Ring	-
23	T77932	1	O-Ring	-
24	T78716	2	Nut	-
25	U12547	1	O-Ring	-
26	AT197246	1	Kit	-
27	AT192155	1	Hydraulic Hose	-
28	AT192154	1	Hydraulic Hose	Fabricate

Hand Held Hydraulic Tool Kit (913480 - )
