Crowd Cylinder Hydraulic Hoses and Fittings

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1006	1	Elbow Fitting	-
2	R26906	2	O-Ring	-
3	T77932	7	O-Ring	-
4	AR85327	1	Clamp	-
5	AT174607	1	Hydraulic Hose	1" X 1480 mm (58-1/4") X 1"
6	AT174474	1	Oil Line	-
7	AT177540	1	Oil Line	-
9	AT174473	1	Oil Line	-
10	38H1404	1	Elbow Fitting	-
11	U12547	2	O-Ring	-
12	T160554	1	Clamp	-
13	T165742	1	Isolator	-
14	19M7572	1	Cap Screw	M10 X 45
15	AT177613	1	Hydraulic Hose	1" X 1169 mm (46") X 1"
15	AT280340	1	Hydraulic Hose	1" X 1169 mm (46") X 1", Fabricate
16	38H1162	1	Adapter Fitting	-
17	AT177614	1	Hydraulic Hose	1" X 1169 mm (46") X 30.1752"
17	AT280341	1	Hydraulic Hose	1" X 1169 mm (46") X 30.1752", Fabricate
18	38H1329	1	Adapter Fitting	-
19	T77858	2	O-Ring	-
20	24M7239	1	Washer	10.700 X 21 X 2.500 mm
21	R76477	1	Tie Band	(SUB FOR A49232)
22	T165740	2	Isolator	-
8A	AT174606	1	Hydraulic Hose	1" X 1255 mm (49-1/2") X 30.1752"
8B	AT306662	1	Hydraulic Hose	Fabricate

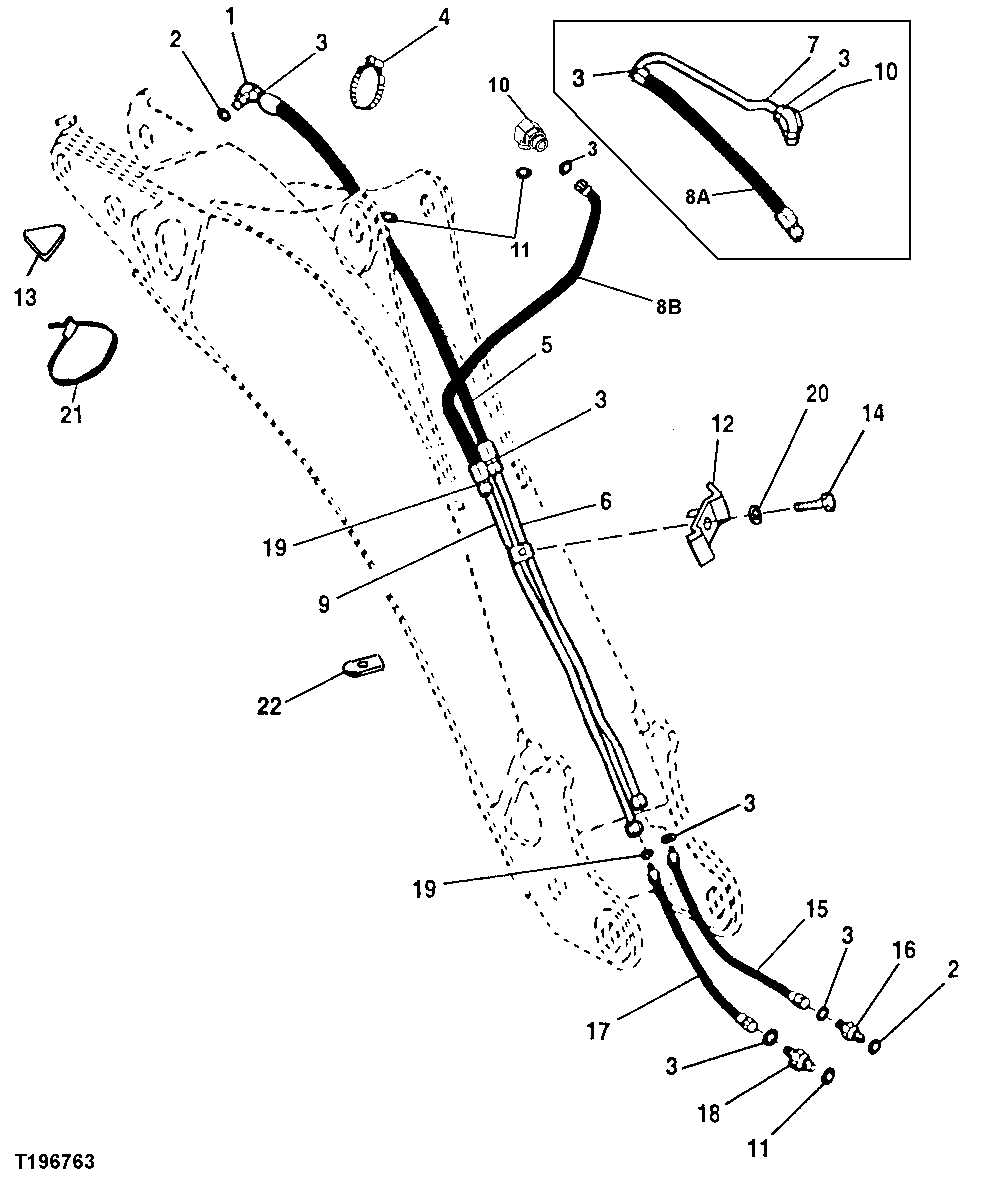

Crowd Cylinder Hydraulic Hoses and Fittings
