Открытый узел

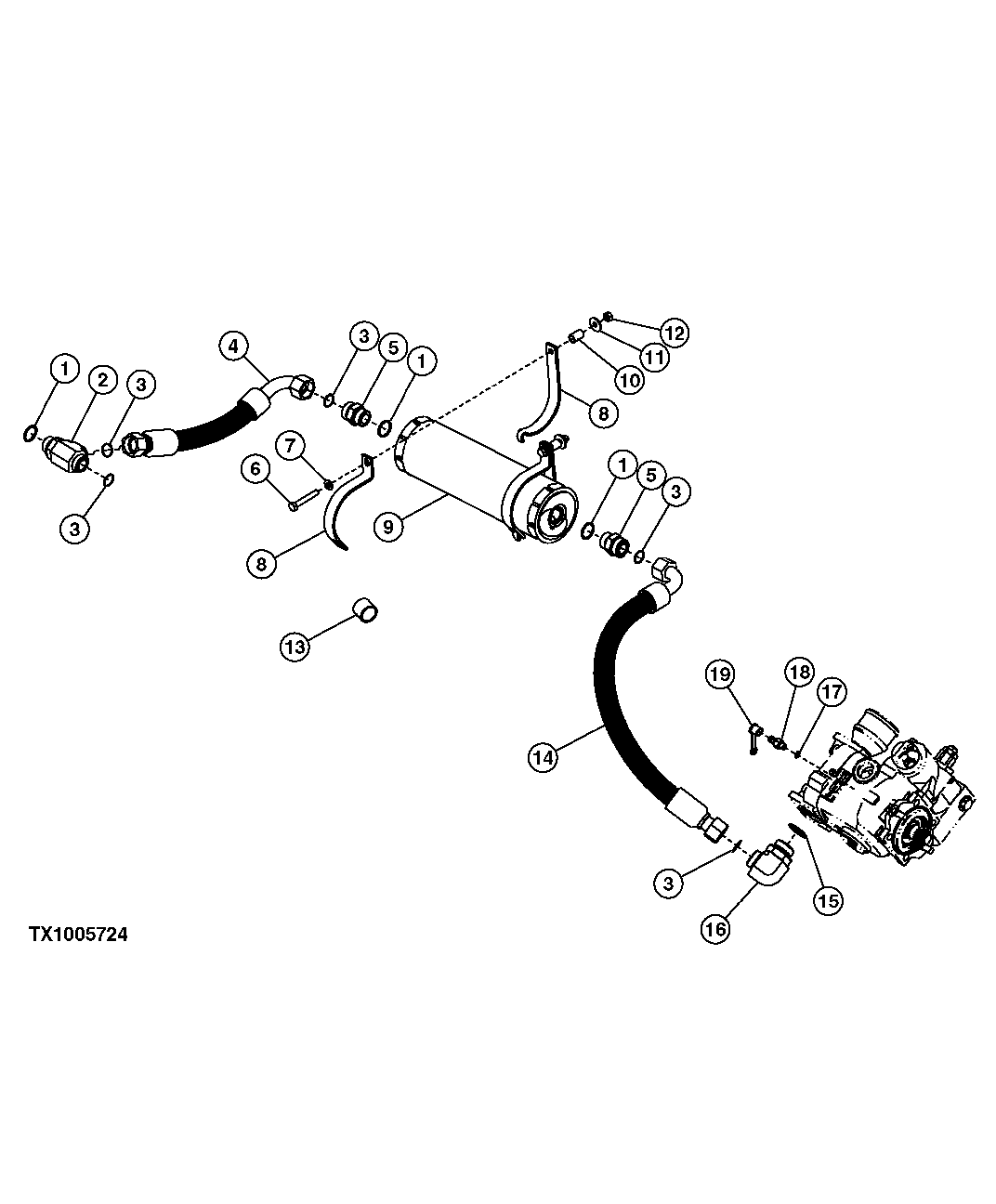

Cab Attenuator Hydraulics ( - 951254)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R29936	3	O-Ring	-
2	38H1027	1	Tee Fitting	-
3	T76938	5	O-Ring	-
4	AT192077	1	Hydraulic Hose	Use With 4 and 5 Function Valve Fabricate
4	AT302176	1	Hydraulic Hose	Use With 6 Function Valve Fabricate, (SUB FOR AT192078)
4	AT192079	1	Hydraulic Hose	Use With 7 Function Valve Fabricate
5	38H1164	2	Adapter Fitting	-
6	19M7742	2	Cap Screw	M10 X 65
7	24M7239	2	Washer	10.700 X 21 X 2.500 mm
8	AT186653	2	Clamp	Top and Bottom Half
9	AT195859	1	Hydraulic Accumulator	(SUB FOR AT190740)
9	AT161527	1	Seal Kit	Not Illustrated, (USE WITH AT190740)
10	H141836	2	Bushing	-
11	24M7296	2	Washer	10.500 X 30 X 2.500 mm
12	14M7274	2	Nut	M10
13	T186026	1	Spacer	Rubber Gathering Clamp
14	AT192099	1	Hydraulic Hose	Fabricate
14	AT197338	1	Hydraulic Hose	Fabricate
15	U13639	1	O-Ring	-
16	-	1	Part 20	(SUB 38H1325) (ALSO ORDER RE31495, R77175,R28782 AND AT178356 NLA)
16	38H1325	1	Elbow Fitting	-
17	R26448	1	O-Ring	-
17	R28782	1	O-Ring	-
18	AH125760	1	Hyd. Quick-Connect Coupler	-
18	RE31495	1	Elec. Connector Terminal	-
19	R77175	1	Cover	Dust

Cab Attenuator Hydraulics ( - 951254)

Нет текстового описания
