Bucket Cylinder Hydraulics (Extendible Dipperstick)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26906	4	O-Ring	-
3	T77932	4	O-Ring	-
4	AT174604	1	Hydraulic Hose	1" X 3199 mm (126") X 30.1752"
5	T105773	1	Guide	-
6	TY22476	1	Clamp	-
7	AT174605	1	Hydraulic Hose	1" X 2269 mm (89-1/4") X 30.1752"
8	T165889	4	Screw	M10 X 30
9	24M7239	2	Washer	10.700 X 21 X 2.500 mm
10	19M7185	8	Cap Screw	M8 X 60
11	14M7426	6	Lock Nut	M8
12	T162004	8	Clamp	-
14	T162005	4	Strap	-
15	19M7932	2	Cap Screw	M8 X 16
16	24M7238	2	Washer	8.700 X 17 X 2 mm
17	T161342	2	Plate	-
18	AT179046	1	Hose Support	-
19	14M7274	2	Nut	M10
20	24M7239	6	Washer	10.700 X 21 X 2.500 mm
21	T202050	2	Angle	SUB FOR T159829 APPL
21	T188183	2	Angle	-
23	R46919	2	Half Clamp	-
24	19M7658	3	Cap Screw	M10 X 50
25	19M7550	4	Cap Screw	M10 X 35
26	14M7274	2	Nut	M10
27	28H3381	2	Spacer	0.493" X 0.675" X 5/8"
28	38H1214	2	Adapter Fitting	-
29	T77858	4	O-Ring	-
30	AT174456	1	Oil Line	-
30	AT195809	1	Oil Line	-
31	AT174455	1	Oil Line	-
31	AT195808	1	Oil Line	-
32	AT280341	2	Hydraulic Hose	1" X 1169 mm (46") X 30.1752", Fabricate
32	AT177614	2	Hydraulic Hose	1" X 1169 mm (46") X 30.1752"
33	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
34	-	4	Part 37	.812 X .500 ID, Hose
35	AR21839	2	Clamp	-
36	R46919	4	Half Clamp	-
37	38H1404	1	Elbow Fitting	-
2A	38H1006	1	Elbow Fitting	-
2B	38H1162	1	Adapter Fitting	-

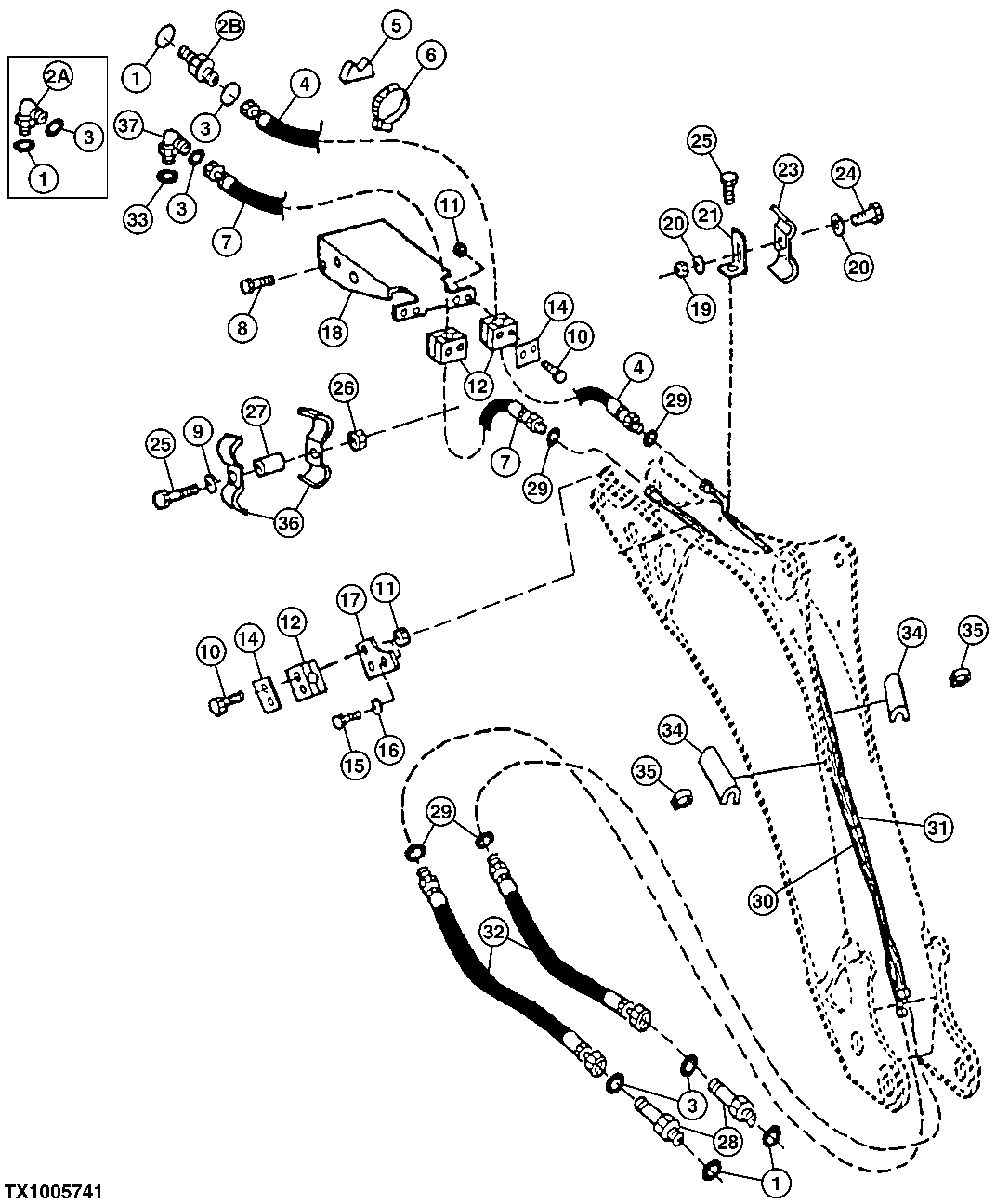

Bucket Cylinder Hydraulics (Extendible Dipperstick)

Нет текстового описания
