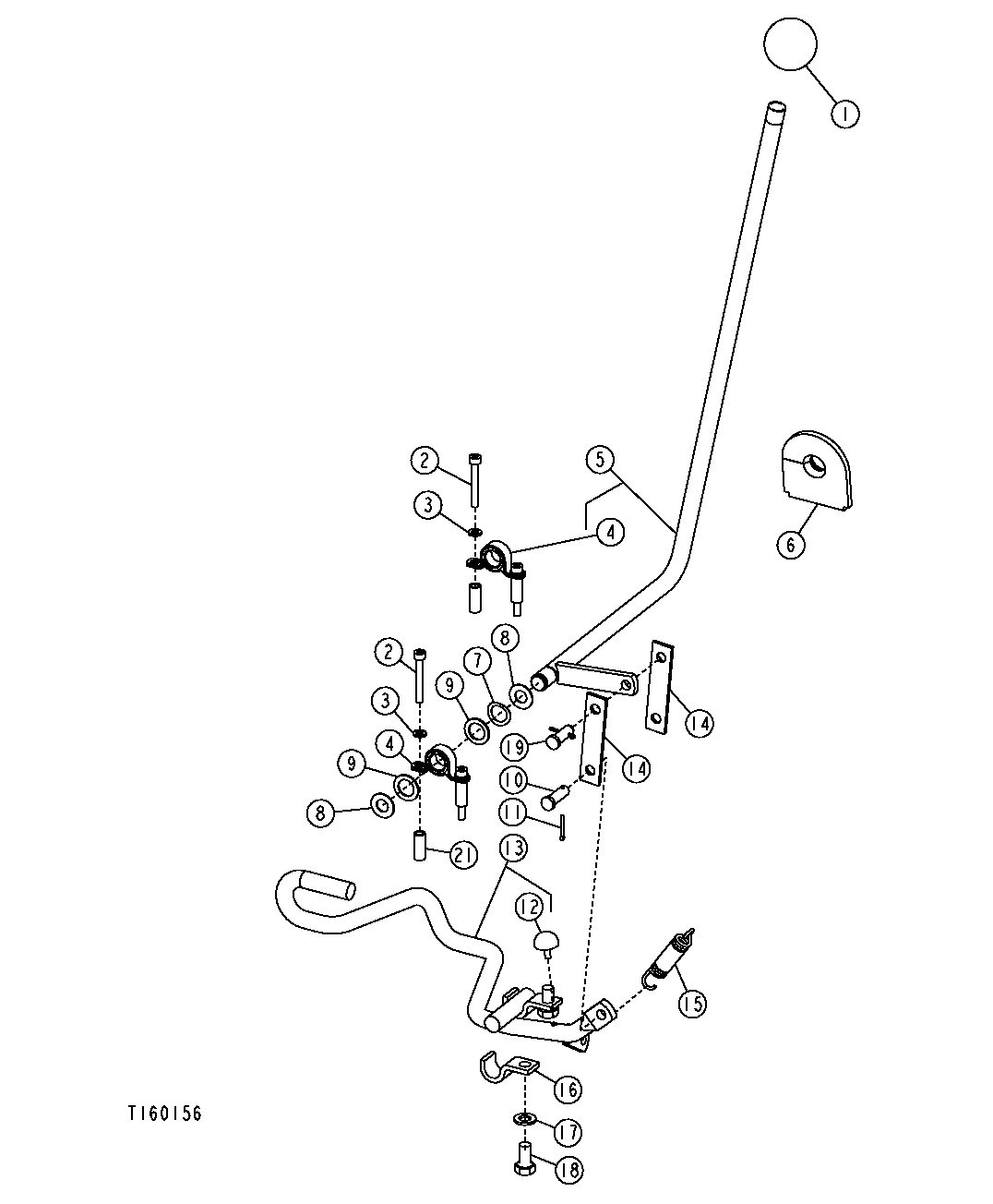

Backhoe Boom Lock Control Lever and Linkage

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T133291	1	Knob	Pilot Control
1	T185309	1	Knob	Manual Control
2	19M7603	4	Screw	M6 X 20, (SUB FOR 19M8627) (APPL)
2	19M8713	4	Screw	M6 X 45
3	24M7054	4	Washer	6.400 X 12 X 1.600 mm
4	AT195620	2	Bearing With Housing	(SUB FOR AT185317)
5	AT195623	1	Lever	Standard Controls, (SUB FOR AT185311)
5	AT196387	1	Lever	-
6	T177623	1	Grommet	-
7	T166237	1	Spring Washer	-
8	F2863R	2	Snap Ring	-
9	24H1658	1	Washer	21/32" X 1" X 0.060", Standard Controls
9	24H1658	3	Washer	21/32" X 1" X 0.060", Pilot Controls
10	M40569	1	Pin Fastener	(SUB FOR R65563) (APPL)
11	11M7081	2	Cotter Pin	2.500 X 20 mm, (SUB FOR R46528 AND 11M7078 (APPL)
12	AT185847	1	Bumper	-
13	AT185773	1	Rod	-
14	-	1	Part 18	(SUB (2) T188356) (ALSO ORDER (2) M40569 AND (2) 11M7078) (AT191528 NLA)
14	T188356	2	Strap	-
15	T24509	1	Spring	-
16	T157785	2	Clamp	-
17	24M7040	2	Washer	11 X 20 X 2 mm
18	19M7938	2	Cap Screw	M10 X 20
19	M40569	1	Pin Fastener	(SUB FOR R65563) (APPL)
20	24H1658	1	Washer	21/32" X 1" X 0.060"
21	28H1921	4	Bushing	0.269" X 0.405" X 1"

Backhoe Boom Lock Control Lever and Linkage
