Открытый узел

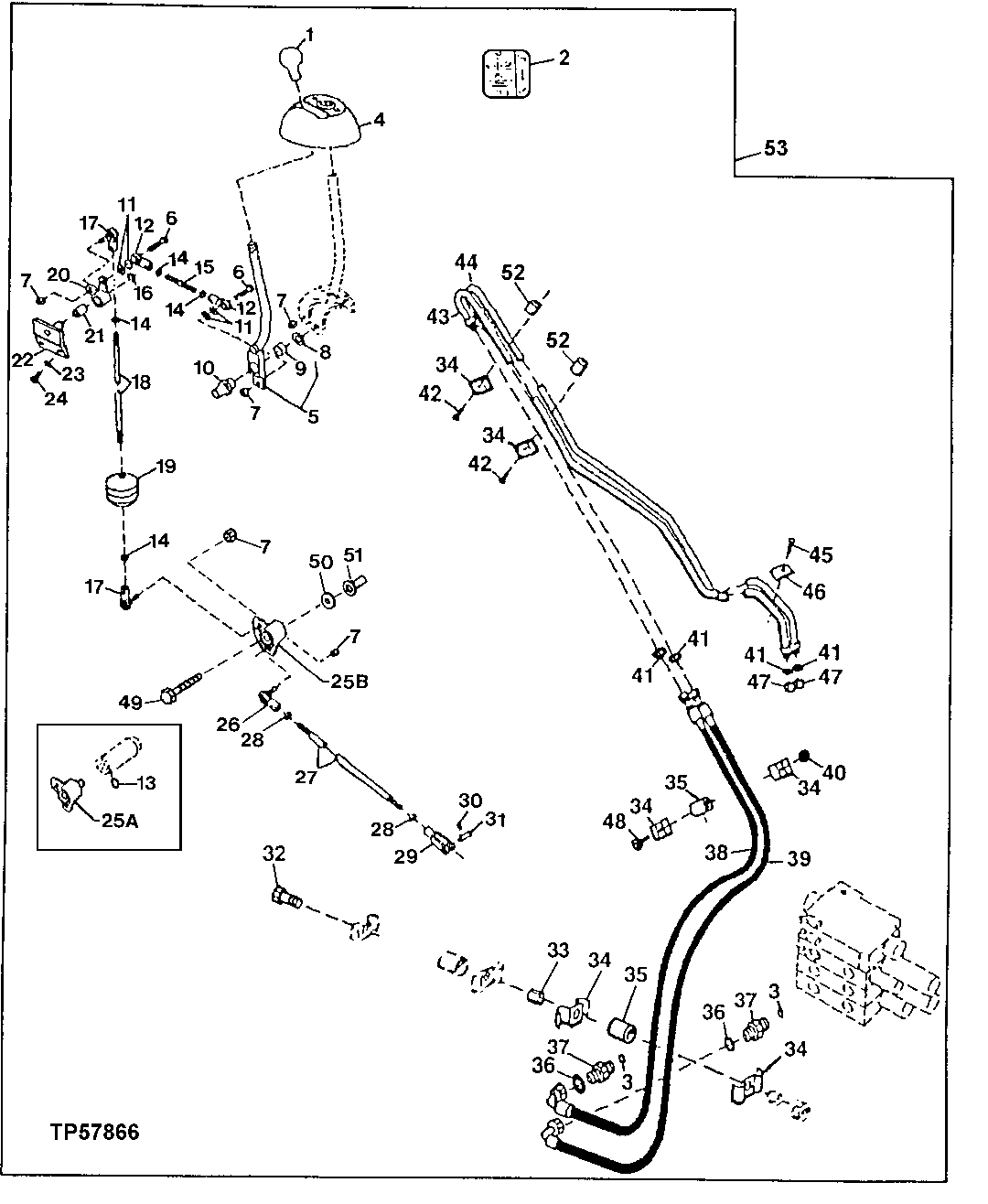

Third Function Loader Control Valve Linkage

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T133291	1	Knob	-
2	T134785	1	Label	-
3	R26906	2	O-Ring	-
4	T134363	1	Base	-
5	AT164534	1	Lever	-
6	19H2544	2	CAP SCREW	3/8" X 1-1/2"
7	M68954	5	Lock Nut	-
8	24M7053	1	Washer	17 X 30 X 3 mm
9	L4694T	1	Bushing	-
10	T141170	1	Spacer	-
11	24M7106	4	Washer	10 X 18 X 2.500 mm
12	AE37072	2	Link End	-
13	22M7070	1	Set Screw	M8 X 20
14	14H774	5	Nut	3/8"
15	T140325	1	Stud	-
16	F2863R	1	Snap Ring	-
17	AT169087	2	Ball Joint	-
18	T148825	1	Rod	-
19	AT145629	1	Boot	-
20	AT140964	1	Bellcrank	-
21	U12857	1	BUSHING	-
22	AT143426	1	Support	-
23	24M7238	2	Washer	8.700 X 17 X 2 mm
24	19M7932	2	Cap Screw	M8 X 16
26	AT169087	1	Ball Joint	-
27	T148823	1	Rod	-
28	14H913	1	Nut	3/8", (LH)
29	T140328	1	Yoke	(LH)
30	11M7012	1	Cotter Pin	3.200 X 16 mm
31	R65563	1	Pin Fastener	-
32	19M8093	1	Cap Screw	M10 X 100
33	28H3381	4	Spacer	0.493" X 0.675" X 5/8"
34	R46919	6	Half Clamp	-
35	28H3394	2	Bushing	0.493" X 0.675" X 1/2"
36	T77932	2	O-Ring	-
37	38H1162	2	Adapter Fitting	-
38	AT173103	2	Hydraulic Hose	1" X 1800 mm (70-3/4") X 1"
39	AT173103	2	Hydraulic Hose	1" X 1800 mm (70-3/4") X 1"
40	14M7274	1	Nut	M10
41	T77857	4	O-Ring	-
42	19M7875	2	Cap Screw	M10 X 70
43	AT179951	1	Oil Line	-
44	AT179952	1	Oil Line	-
45	19M8324	1	Cap Screw	M10 X 16
46	U10516	1	Hose Clamp	-
47	38H1148	2	Fitting Plug	-
48	19M7550	1	Cap Screw	M10 X 35
49	19M8499	1	Cap Screw	M10 X 60
50	24M7239	1	Washer	10.700 X 21 X 2.500 mm
51	T148410	1	Nut	M10, 8mm Plate , Kremnut Red, (NO.8)
52	T126052	2	Spacer	-
53	-	1	Part 55	(CONTROL VALVE LINKAGE AND HYDRAULICS) (AT171566 NLA)
53	AT183815	1	Kit	CONTROL VALVE LINKAGE AND HYDRAULICS
25A	AT141346	1	Bellcrank	-
25B	AT173237	1	Bellcrank	(INCLUDES AA34134)
25B	AA34134	1	Ball Bearing	Not Illustrated

Third Function Loader Control Valve Linkage

Нет текстового описания
