Открытый узел

Swing Cylinder (Marked AH147888)

Swing Cylinder (Marked AH147888)

Swing Cylinder (Marked AH147888)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

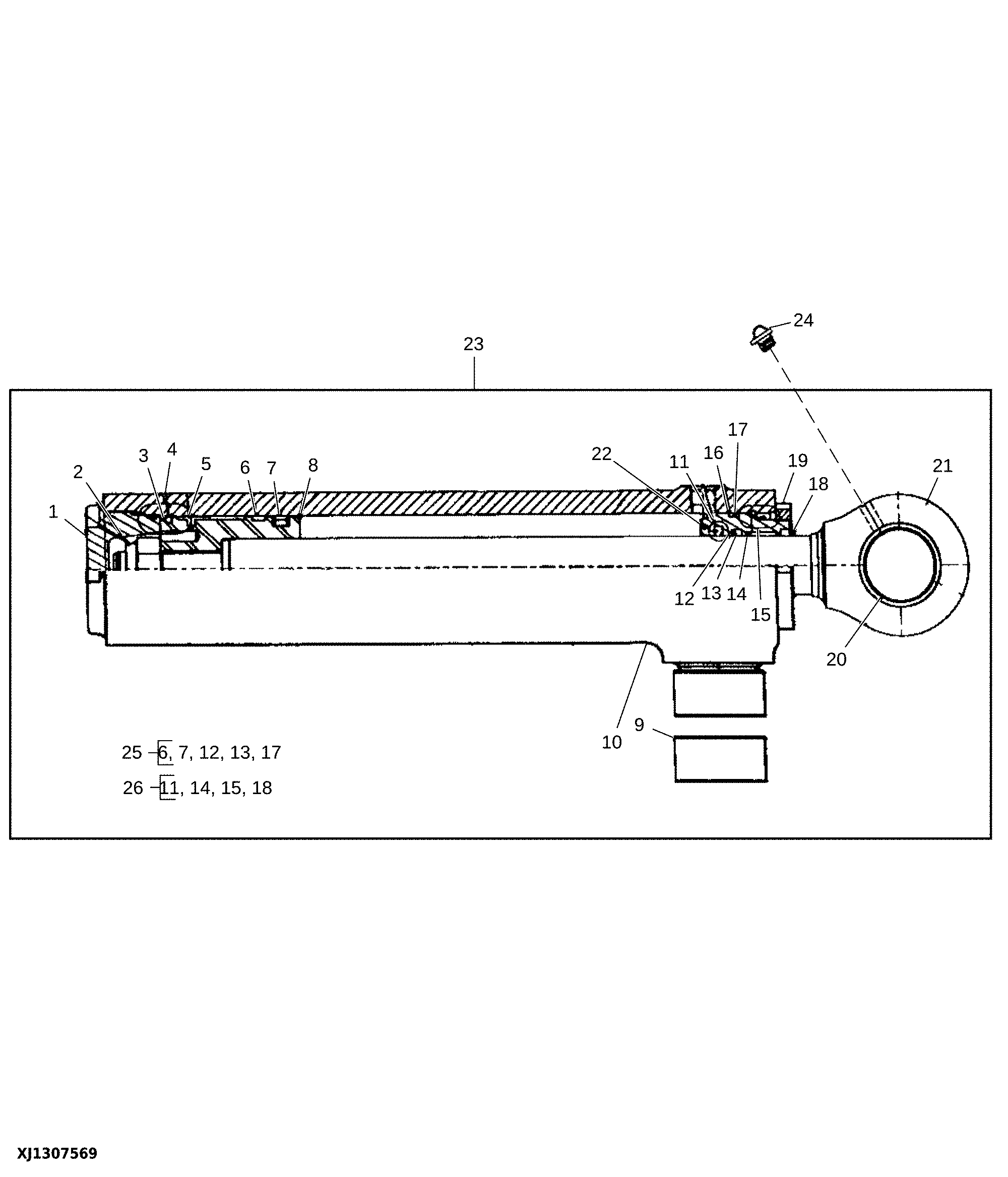

Swing Cylinder (Marked AH147888)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	HC13875	1	Hydraulic Cylinder Cap	-
1	H156486	1	Hydraulic Cylinder Cap	NLA; ORDER HC13875
2	H170539	1	Nut	-
3	H154373	1	Back-Up Ring	-
4	P48403	1	O-Ring	-
5	H150947	1	Piston Ring	-
6	R81776	1	Wear Ring	-
7	RE20344	1	Seal	-
8	H154372	1	Piston	-
9	H151328	2	Bushing	-
10	AH147889	1	Hydraulic Cylinder Barrel	NLA; ORDER AH233106, INCLUDES (2) T77857, 38H5111, (2) 51M7043, 38H5017
10	T77857	2	O-Ring	-
10	38H5111	1	Tee Fitting	-
10	51M7043	2	O-Ring	15.300 X 2.200 mm
10	38H5017	1	Elbow Fitting	-
11	AH146561	1	Seal	-
12	R83576	1	O-Ring	-
13	R79101	1	Back-Up Ring	-
14	H152203	1	Seal	-
15	H152794	1	Wear Ring	-
16	R81788	1	Ring	-
17	R91730	1	Ring	-
18	AH146557	1	Seal	-
19	R81794	1	Nut	-
20	H180402	1	Bushing	SUB FOR H142209
21	AH147893	1	Hydraulic Cylinder Rod	-
22	H154352	1	Hydr. Cylinder Rod Guide	-
23	AH147888	1	Hydraulic Cylinder	NLA; ORDER AHC18280
23	AHC18280	1	Hydraulic Cylinder	Components on Separate Page
24	T162396	3	Lubrication Fitting	SUB FOR JD7798
25	AH212096	1	Hydraulic Cylinder Kit	Bore, NLA; ORDER AHC19979
25	AHC19979	1	Hydraulic Cylinder Kit	Bore
26	AH210484	1	Hydraulic Cylinder Kit	Rod, NLA; ORDER AHC16954
26	AHC16954	1	Hydraulic Cylinder Kit	Rod
