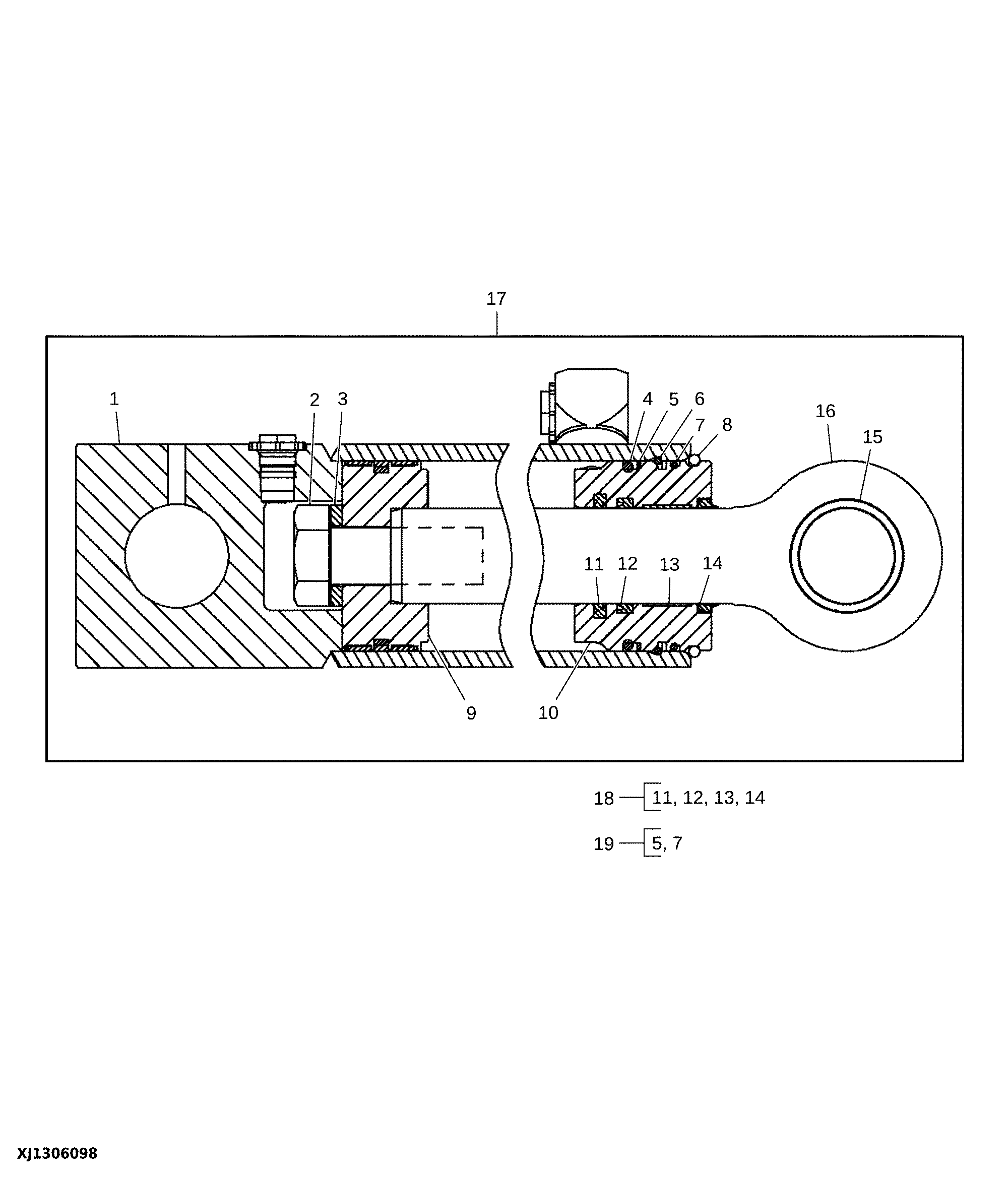

Stabilizer Cylinder and Repair Kit (RH) (Marked AH219542)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH219544	1	Hydraulic Cylinder Barrel	RH, NLA; ORDER AHC14418
2	19M8353	1	Cap Screw	M30 X 80
3	H145175	1	Washer	-
4	F950R	1	O-Ring	-
5	R81862	1	Back-Up Ring	-
6	H180094	1	Snap Ring	-
7	-	1	Part 7	-
8	H180080	1	Snap Ring	-
9	AH205062	1	Piston	-
10	H208995	1	Hydr. Cylinder Rod Guide	-
11	AH146561	1	Seal	-
12	H152203	1	Seal	-
13	H208987	1	Wear Ring	-
14	AH146557	1	Seal	-
15	H154404	1	Bushing	-
16	AH147902	1	Hydraulic Cylinder Rod	-
17	AH219542	1	Hydraulic Cylinder	RH, NLA, ORDER AHC14418
17	AHC14418	1	Hydraulic Cylinder	Components On Separate Page RH, ALSO ORDER 38H5035, T77613 AND 51M7042
17	38H5035	1	Elbow Fitting	-
17	51M7042	1	O-Ring	13.300 X 2.200 mm
17	T77613	1	O-Ring	-
18	AH210484	1	Hydraulic Cylinder Kit	Rod, NLA; ORDER AHC16954
18	AHC16954	1	Hydraulic Cylinder Kit	Rod
19	AH212102	1	Hydraulic Cylinder Kit	Bore, NLA; ORDER AHC22109
19	AHC22109	1	Hydraulic Cylinder Kit	Bore

Stabilizer Cylinder and Repair Kit (RH) (Marked AH219542)
