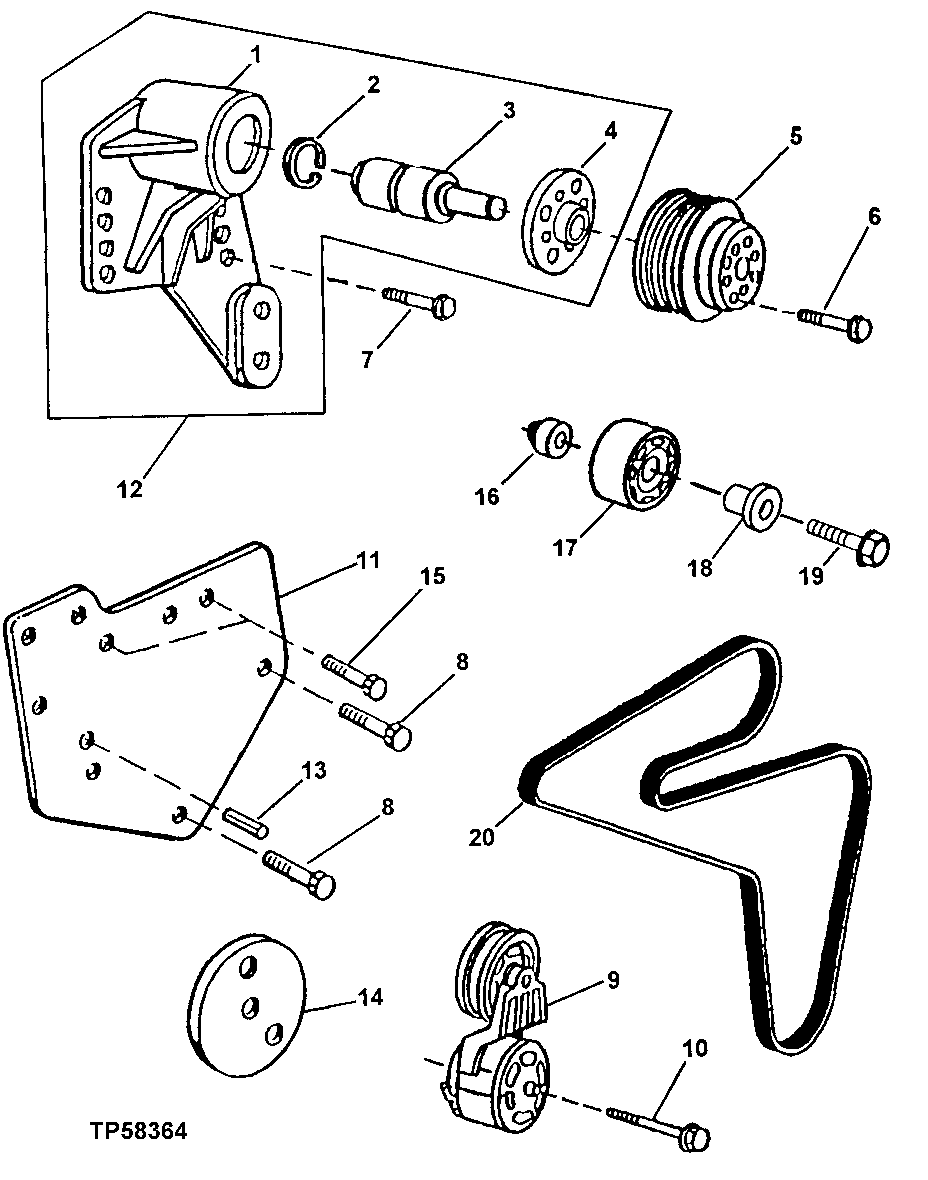

FAN DRIVE PULLEYS ,FAN BELT AND TENSIONERS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	E1343FN	1	Snap Ring	-
3	-	1	Part 3	(SUB RE500538, THIS APPLICATION)
4	RE500538	1	Fan	(MARKED R123284)
5	R128660	1	Pulley	-
6	19M8183	4	Cap Screw	M10 X 90
7	19M7835	4	Screw	M10 X 35
8	19M7801	2	Screw	M8 X 60
9	RE70535	1	Belt Tensioner	-
10	19M7811	1	Screw	M10 X 90
11	R133978	1	Support	-
12	RE500538	1	Fan	(SUB FOR RE59707)
13	34M7061	1	Spring Pin	8 X 20 mm
14	R500322	1	Spacer	(SUB FOR R135531)
15	19M7785	2	Screw	M10 X 25
16	R500320	1	Spacer	(SUB FOR R107654) (W/ AIR CONDITIONING)
17	RE505264	1	Pulley	(SUB FOR RE51281 AND RE68722) (W/ AIR CONDITIONING)
18	R502079	1	Sleeve	(SUB FOR R107749)
19	19M7808	1	Screw	M10 X 65, (SUB FOR 19M7807) (W/ AIR CONDITIONING)
20	R135194	1	V-Belt	(W/ AIR CONDITIONING)
20	R135195	1	V-Belt	(W/O AIR CONDITIONING)

FAN DRIVE PULLEYS ,FAN BELT AND TENSIONERS
