Открытый узел

Boom Cylinder (Marked AH175514)

Boom Cylinder (Marked AH175514)

Boom Cylinder (Marked AH175514)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

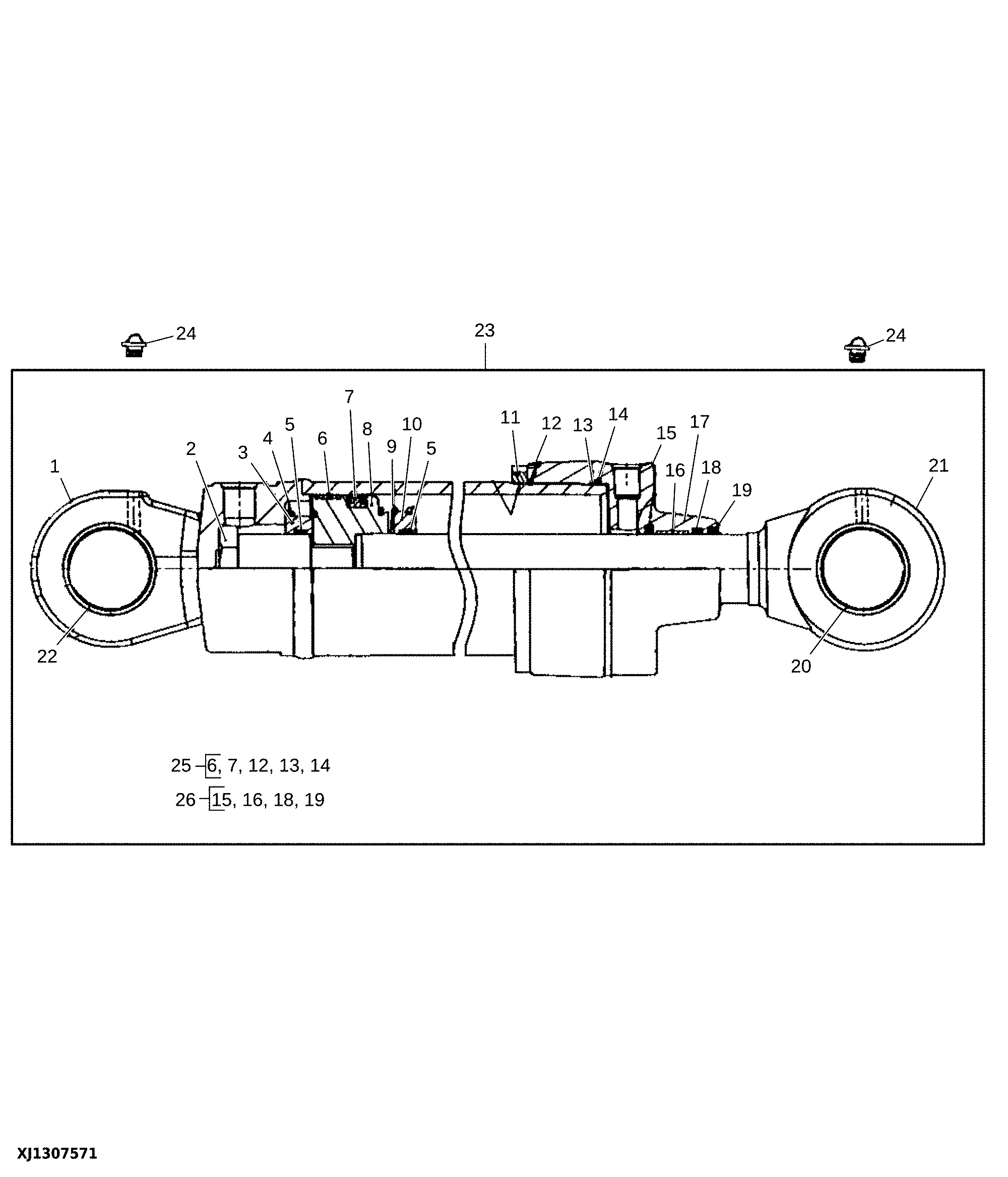

Boom Cylinder (Marked AH175514)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH149007	1	Hydraulic Cylinder Barrel	NLA; ORDER AH219639
2	H151650	1	Nut	NLA; ORDER AH219639
3	H151660	1	Cushion	NLA; ORDER AH219639
4	H140818	1	Spring	-
5	H140822	2	Back-Up Ring	-
6	R90653	1	Wear Ring	-
7	RE30162	1	Seal	-
8	H156334	1	Piston	NLA; ORDER AH219639
9	H151658	1	Spring	NLA; ORDER H169161
9	H169161	1	Compression Spring	-
10	H151659	1	Valve	-
11	H180324	1	Nut	SUB FOR APPL H151780
12	E52687	1	O-Ring	-
13	H151890	1	Back-Up Ring	-
14	R72032	1	O-Ring	SUB FOR H154387
15	AH146563	1	Seal	-
16	H152796	1	Wear Ring	-
17	51M7045	1	O-Ring	19.300 X 2.200 mm
17	HC14048	1	Hydr. Cylinder Rod Guide	-
17	T77932	1	O-Ring	-
17	38H5004	1	Adapter Fitting	-
17	H155737	1	Hydr. Cylinder Rod Guide	NLA; ORDER HC14048, INCLUDES 38H5004, T77932, 51M7045
18	H152205	1	Seal	-
19	AH146559	1	Seal	-
20	H152123	1	Bushing	-
21	AH175516	1	Hydraulic Cylinder Rod	SUB FOR APPL AH147367
22	H150964	2	Bushing	-
23	AH175514	1	Hydraulic Cylinder	NLA; ORDER AH219639
23	AH149001	1	Hydraulic Cylinder	NLA; ORDER AH219639
23	AH175366	1	Hydraulic Cylinder	Components on Separate Page, NLA; ORDER AH219639
23	AH219639	1	Hydraulic Cylinder	Components on Separate Page
24	T162396	3	Lubrication Fitting	SUB FOR JD7798
25	AH149848	1	Hydraulic Cylinder Kit	Bore, NLA; ORDER AHC16760
25	AHC16760	1	Hydraulic Cylinder Kit	Bore
26	AH149815	1	Hydraulic Cylinder Kit	Rod, NLA; ORDER AHC13362
26	AHC13362	1	Hydraulic Cylinder Kit	Rod
