Открытый узел

Boom Cylinder (Marked AH175366)

Boom Cylinder (Marked AH175366)

Boom Cylinder (Marked AH175366)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

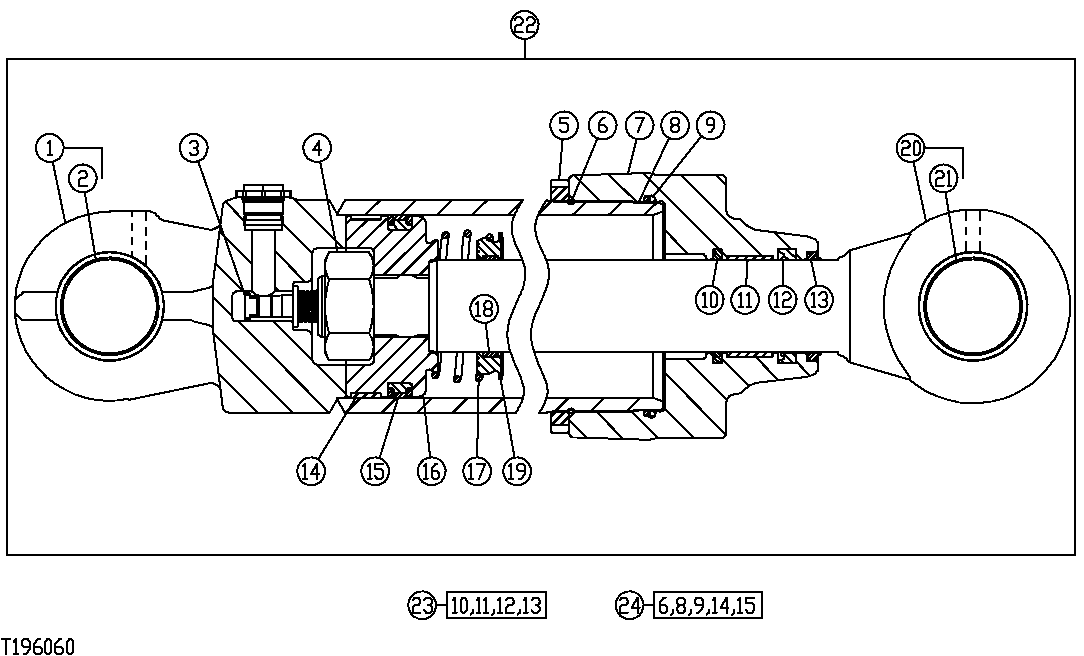

Boom Cylinder (Marked AH175366)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH176417	1	Hydraulic Cylinder Barrel	NLA; ORDER AH219639
2	H151655	2	Bushing	-
3	AH217015	1	Screw	SUB FOR AH210719
4	H209710	1	Nut	-
5	H180324	1	Nut	-
6	E52687	1	O-Ring	-
7	H155737	1	Hydr. Cylinder Rod Guide	NLA; ORDER HC14048; ALSO ORDER 38H5004, 51M7045, T77932
7	HC14048	1	Hydr. Cylinder Rod Guide	-
7	38H5004	1	Adapter Fitting	-
7	51M7045	1	O-Ring	19.300 X 2.200 mm
7	T77932	1	O-Ring	-
8	H151890	1	Back-Up Ring	-
9	R72032	1	O-Ring	-
10	AH146563	1	Seal	-
11	H152796	1	Wear Ring	-
12	H152205	1	Seal	-
13	AH146559	1	Seal	-
14	R90653	1	Wear Ring	-
15	RE30162	1	Seal	-
16	H180946	1	Piston	-
17	H169161	1	Compression Spring	-
18	H140822	1	Back-Up Ring	-
19	H151659	1	Valve	-
20	AH176418	1	Hydraulic Cylinder Rod	-
21	H152123	1	Bushing	-
22	AH175366	1	Hydraulic Cylinder	NLA; ORDER AH219639
22	AH219639	1	Hydraulic Cylinder	Components on Separate Page
23	AH149815	1	Hydraulic Cylinder Kit	Rod, NLA; ORDER AHC13362
23	AHC13362	1	Hydraulic Cylinder Kit	Rod
24	AH149848	1	Hydraulic Cylinder Kit	Bore, NLA; ORDER AHC16760
24	AHC16760	1	Hydraulic Cylinder Kit	Bore
