Открытый узел

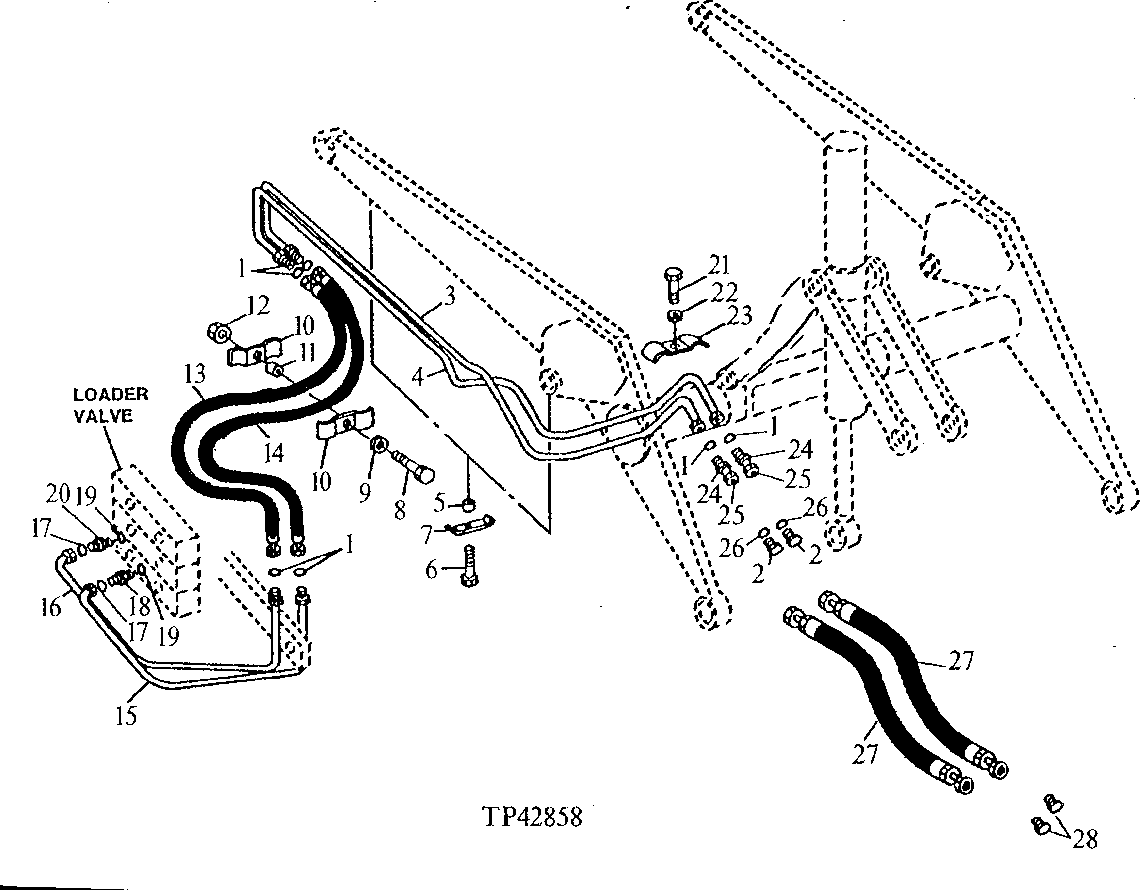

THIRD FUNCTION HYDRAULICS ( - 801199)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77932	6	O-Ring	-
2	38H1416	2	Fitting	-
3	AT151714	1	Oil Line	(SUB FOR AT151191)
4	AT151715	1	Oil Line	(SUB FOR AT151193)
5	28H1522	2	Spacer	0.493" X 0.675" X 11/16"
6	19M7358	2	Cap Screw	M10 X 40
7	U40398	2	Clamp	-
8	19M7358	1	Cap Screw	M10 X 40
9	24M7239	1	Washer	10.700 X 21 X 2.500 mm
10	R46919	2	Half Clamp	-
11	28H1697	1	Spacer	0.493" X 0.675" X 3/4"
12	14M7274	1	Nut	M10
13	AT148131	1	Hydraulic Hose	1" X 1379 mm (54-1/4") X 1"
14	AT148131	1	Hydraulic Hose	1" X 1379 mm (54-1/4") X 1"
15	AT150887	1	Oil Line	-
16	AT150886	1	Oil Line	-
17	T77858	2	O-Ring	-
18	38H1163	1	Adapter Fitting	-
19	U12547	2	O-Ring	-
20	38H1163	1	Adapter Fitting	-
21	19M8324	1	Cap Screw	M10 X 16
22	24H1304	1	WASHER	13/32" X 23/32" X 0.120"
23	U40398	1	Clamp	-
24	38H1471	2	Reducer	-
25	38H1355	2	Tube Nut	-
26	T77857	2	O-Ring	-
27	AT142105	2	Hydraulic Hose	-
28	38H1147	2	Fitting Plug	-
50	R46919	2	Half Clamp	-
51	28H1697	1	Spacer	0.493" X 0.675" X 3/4"
..	AT148441	1	Mounting Parts	(THIRD FUNCTION LOADER HYDRAULICS, LINKAGE & PUUMBING) (NOT ILLUSTRATED)
11A	19M7358	1	Cap Screw	M10 X 40
11B	24M7239	1	Washer	10.700 X 21 X 2.500 mm
13A	19M7358	1	Cap Screw	M10 X 40
13B	24M7239	1	Washer	10.700 X 21 X 2.500 mm

THIRD FUNCTION HYDRAULICS ( - 801199)
