Swing Frame and Pins (Standard And Heavy Lift) ( - 801199)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7882	2	Screw	M16 X 170
2	T78795	1	PIN FASTENER	-
3	14M7328	2	Lock Nut	M16
4	T77348	2	BUSHING	-
5	AT176557	1	Frame	(SUB FOR AT146288 AND AT168091)
6	T118680	1	Pin Fastener	-
7	T67205	1	THRUST WASHER	-
8	T158902	1	Bushing	(SUB FOR AT40976, THIS APPLICATION)
9	AT150726	1	Pin	SWING LOCK
10	T140425	2	Snap Ring	-
12	T140740	1	Pin Fastener	-
13	T83426	2	Washer	-
14	19M7892	2	Cap Screw	M20 X 80
15	T141727	1	Pivot	(SUB FOR T140620)
16	T135304	1	Strap	-
17	T135303	1	STRAP	-
18	T135305	1	Strap	-
19	24H1304	2	WASHER	13/32" X 23/32" X 0.120"
20	T77497	1	PIN FASTENER	GUIDE
21	11M7081	1	Cotter Pin	2.500 X 20 mm
22	14M7273	1	Nut	M8
23	19M7164	1	Cap Screw	M8 X 50
11A	AT151201	1	Lock	-
11B	AT176761	1	Lock	(SUB FOR AT170200 AND AT168136)

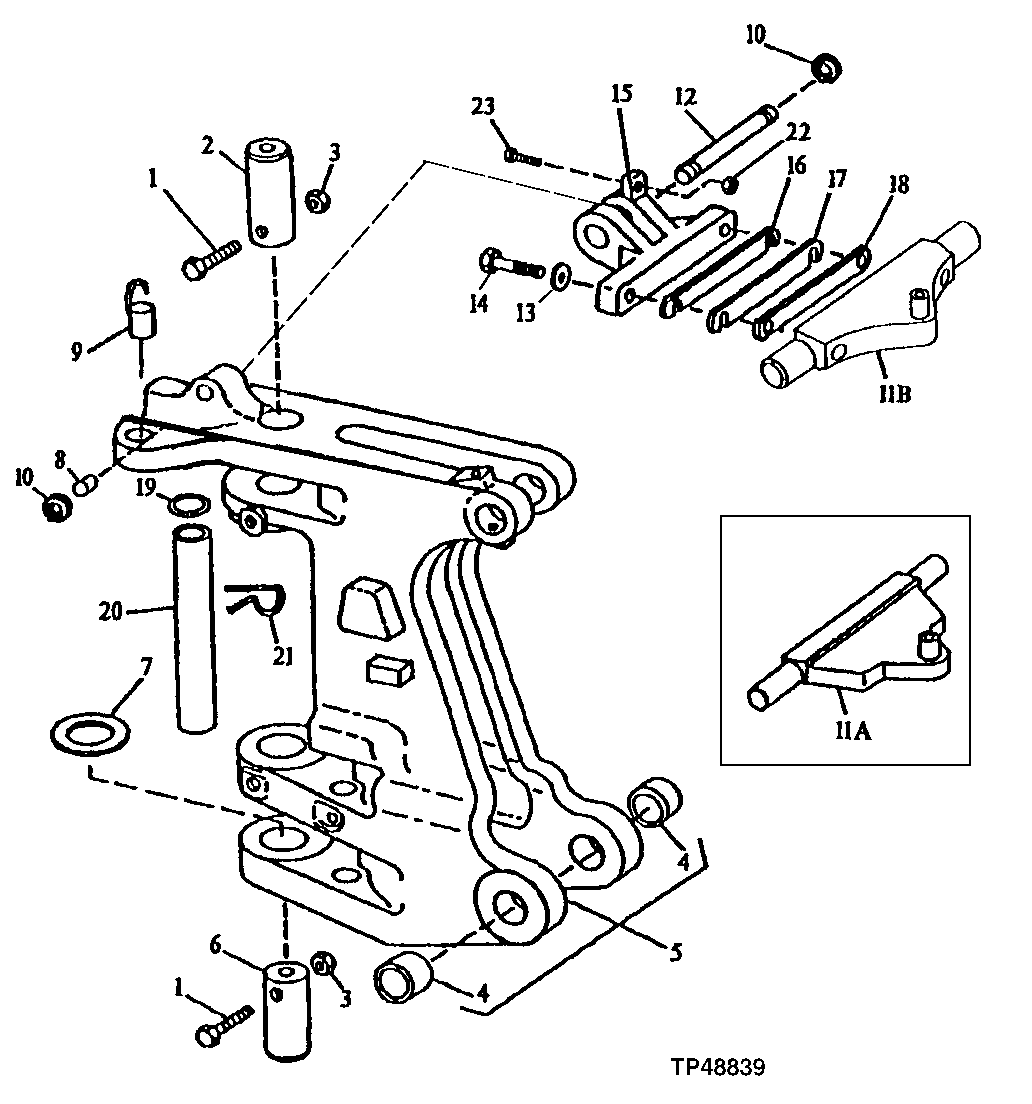

Swing Frame and Pins (Standard And Heavy Lift) ( - 801199)

Нет текстового описания
