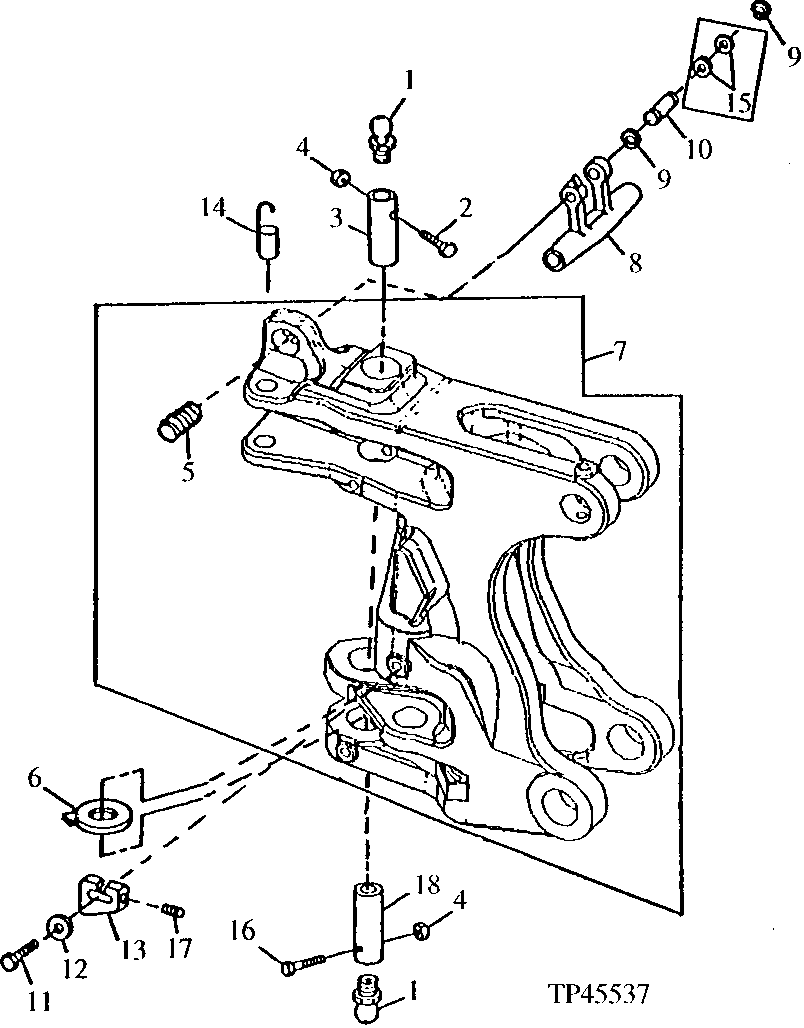

Swing Frame and Pins (For Use With Standard Boom) (801200 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T162396	2	Lubrication Fitting	(SUB FOR JD7798)
2	19M8486	1	Cap Screw	M16 X 180
3	T160493	1	Pin	UPPER SWINGFRAME, (SUB FOR T145220 AND T158613)
4	14M7328	2	Lock Nut	M16
5	T158419	1	Bushing	(SUB FOR AZ23708)
6	T148187	2	Thrust Washer	-
7	AT176085	1	Frame	(SUB FOR AT165610)
8	T159694	1	Lock	(SUB FOR T145353)
9	W23122	2	Snap Ring	-
10	T133618	1	Pin Fastener	-
11	19M7892	1	Cap Screw	M20 X 80
12	T29049	2	Washer	20.625 X 56.896 X 6.350 mm (13/16" X 2.240" X 1/4")
13	T152759	1	Stop	-
14	AT150725	1	Pin Fastener	-
15	24H1452	1	Washer	1-1/32" X 1-3/4" X 0.105"
16	19M7954	1	Cap Screw	M16 X 150
17	22H993	1	SET SCREW	1/2" X 1-1/2"
18	T158612	1	Pin Fastener	LOWER SWINGFRAME, (SUB FOR T133561)

Swing Frame and Pins (For Use With Standard Boom) (801200 - )
