Standard Backhoe Hydraulics (Extendible Dipperstick) (801200 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	2	O-Ring	-
2	38H1175	2	Adapter Fitting	-
3	T77857	8	O-Ring	-
4	AT166165	1	Hydraulic Hose	13/16" X 1399 mm (55") X 13/16"
5	AT166159	1	Hydraulic Hose	13/16" X 1294 mm (51") X 13/16"
6	19M8499	2	Cap Screw	M10 X 60
7	24M7238	4	Washer	8.700 X 17 X 2 mm
8	28H1521	2	Spacer	0.493" X 0.675" X 9/16"
9	U40398	2	Clamp	-
10	R46414	2	Clamp	-
11	T151192	1	Clamp	-
12	T120536	1	Clamp	-
13	14M7517	2	Lock Nut	M10
14	T78716	2	Nut	-
15	AT151551	1	Oil Line	-
16	AT151552	1	Oil Line	-
17	AT173676	2	Hose	17.4752" X 1466 mm (57-3/4") X 13/16", (SUB FOR AT162082)
18	AT159295	2	Oil Line	-
19	T77613	2	O-Ring	-
20	AT173675	1	Hydraulic Hose	13/16" X 2844 mm (112") X 13/16", (SUB FOR AT162076)
21	AT173677	1	Hydraulic Hose	1" X 2245 mm (88-1/2") X 13/16", (SUB FOR AT162874)
22	U12547	1	O-Ring	-
23	38H1175	1	Adapter Fitting	-
24	T76938	1	O-Ring	-
25	AT162888	1	Oil Line	-
26	T77858	1	O-Ring	-
27	38H1007	1	Elbow Fitting	-
28	U12547	1	O-Ring	-
29	-	1	Part 29	( AT166204 NO LONGER AVAILABLE)

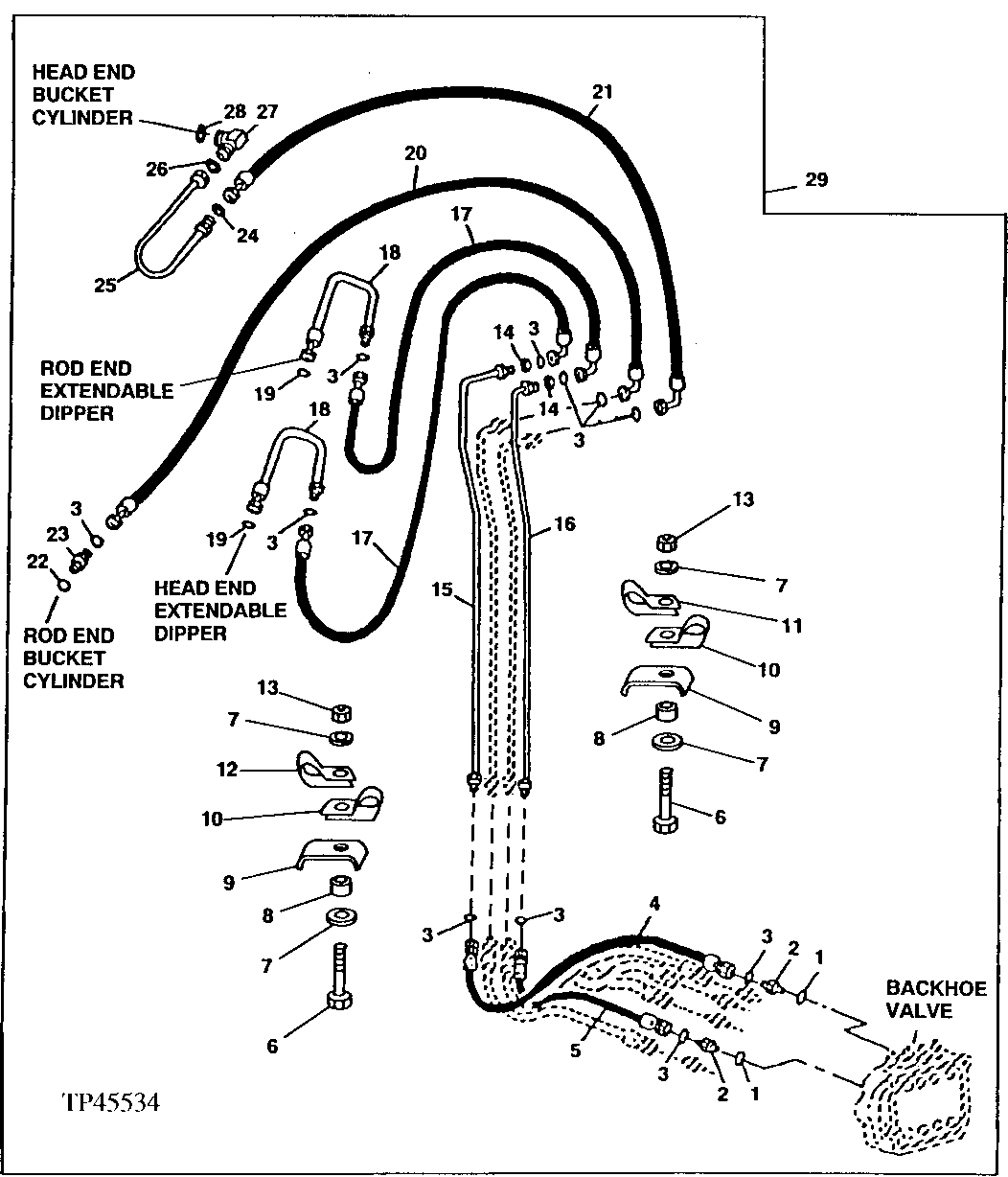

Standard Backhoe Hydraulics (Extendible Dipperstick) (801200 - )
