Открытый узел

PARK BRAKE ACTUATOR AND CONTROLS

PARK BRAKE ACTUATOR AND CONTROLS

PARK BRAKE ACTUATOR AND CONTROLS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

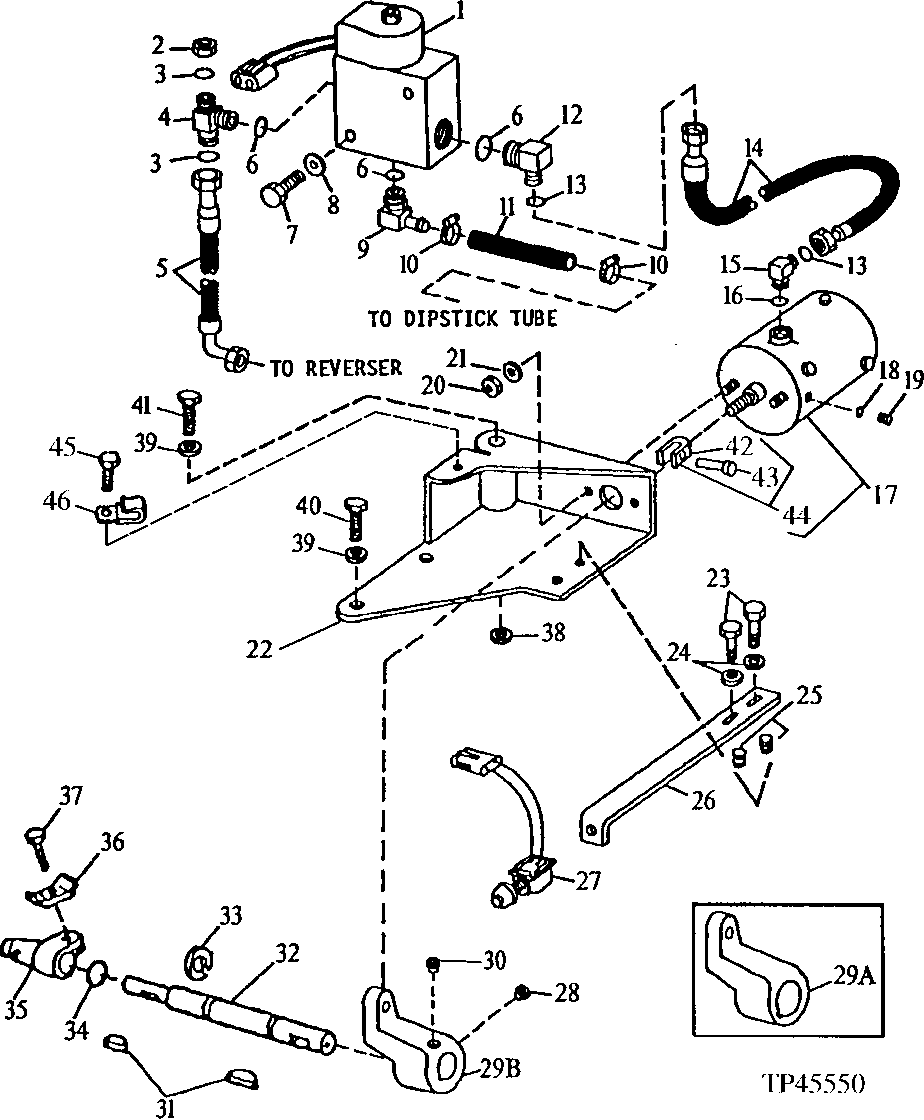

PARK BRAKE ACTUATOR AND CONTROLS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT158084	1	Solenoid	(SUB FOR AT151673, THIS APPLICATION ) (SUB FOR AT148442)
2	T140268	1	Plug	-
2	38H1416	1	Fitting	-
3	T77857	2	O-Ring	-
4	38H1005	1	Elbow Fitting	-
5	AT162774	1	Hydraulic Hose	9/16" X 1276 mm (50-1/4") X 13/16", (SUB FOR AT150019)
6	R26375	3	O-Ring	-
7	19M7981	2	Cap Screw	M8 X 55
7	19M8081	2	Cap Screw	M10 X 80
8	24M7238	2	Washer	8.700 X 17 X 2 mm
8	24M7239	2	Washer	10.700 X 21 X 2.500 mm
9	AR90369	1	Elbow Fitting	-
10	TY22464	2	Clamp	(SUB FOR AR21836)
11	-	1	Part 14	(MAKE FROM TY22562 BULK MATERIAL, CUT TO LENGTH)
12	38H1405	1	Elbow Fitting	-
13	T77932	2	O-Ring	-
14	AT150857	1	Hydraulic Hose	-
15	38H1006	1	Elbow Fitting	-
16	R26906	1	O-Ring	-
17	AT146182	1	Actuator	-
17	AT171247	1	Seal Kit	SEAL AND BUSHING (NOT ILLUSTRATED)
18	R26287	1	O-Ring	-
19	R31631	1	DRAIN PLUG	-
20	14H808	2	NUT	5/8"
21	24M7241	2	Washer	17 X 34 X 4 mm
22	AT160736	1	Bracket	(SUB FOR AT148205)
23	19H3239	2	Cap Screw	3/8" X 1-1/4"
24	24M7239	2	Washer	10.700 X 21 X 2.500 mm
25	28H2497	2	Spacer	0.423" X 0.675" X 5/8"
26	T135418	1	Strap	PARK BRAKE
27	AT157547	1	Switch	(PARK BRAKE), (SUB FOR AH123025 AND AH14065)
28	AN122499	1	Bolt	-
30	AN122499	1	Bolt	-
31	26H77	2	Shaft Key	3/16" X 3/4"
32	T132945	1	Shaft	-
33	M2353T	1	Snap Ring	-
34	T122075	1	O-Ring	-
35	L32144	1	Lever	-
36	R1888R	1	STRAP	-
37	19H3483	1	Cap Screw	3/8" X 1-1/8"
38	T135419	1	Spacer	-
39	24M7240	2	Washer	13 X 25 X 3 mm
40	19H2993	1	Cap Screw	1/2" X 1-1/2", HS, SAE 8, 1/2" X 1 1/2"
41	T27644	1	Screw	-
42	-	1	Part 47	-
43	-	1	Part 48	-
44	AT161025	1	Yoke Kit	-
45	19H2038	1	Cap Screw	3/8" X 1/2"
46	T19935	1	Clamp	-
29A	T137349	1	Arm	-
29B	T142414	1	Arm	(SUB FOR T137349 ) (ALSO ORDER AN122499)
