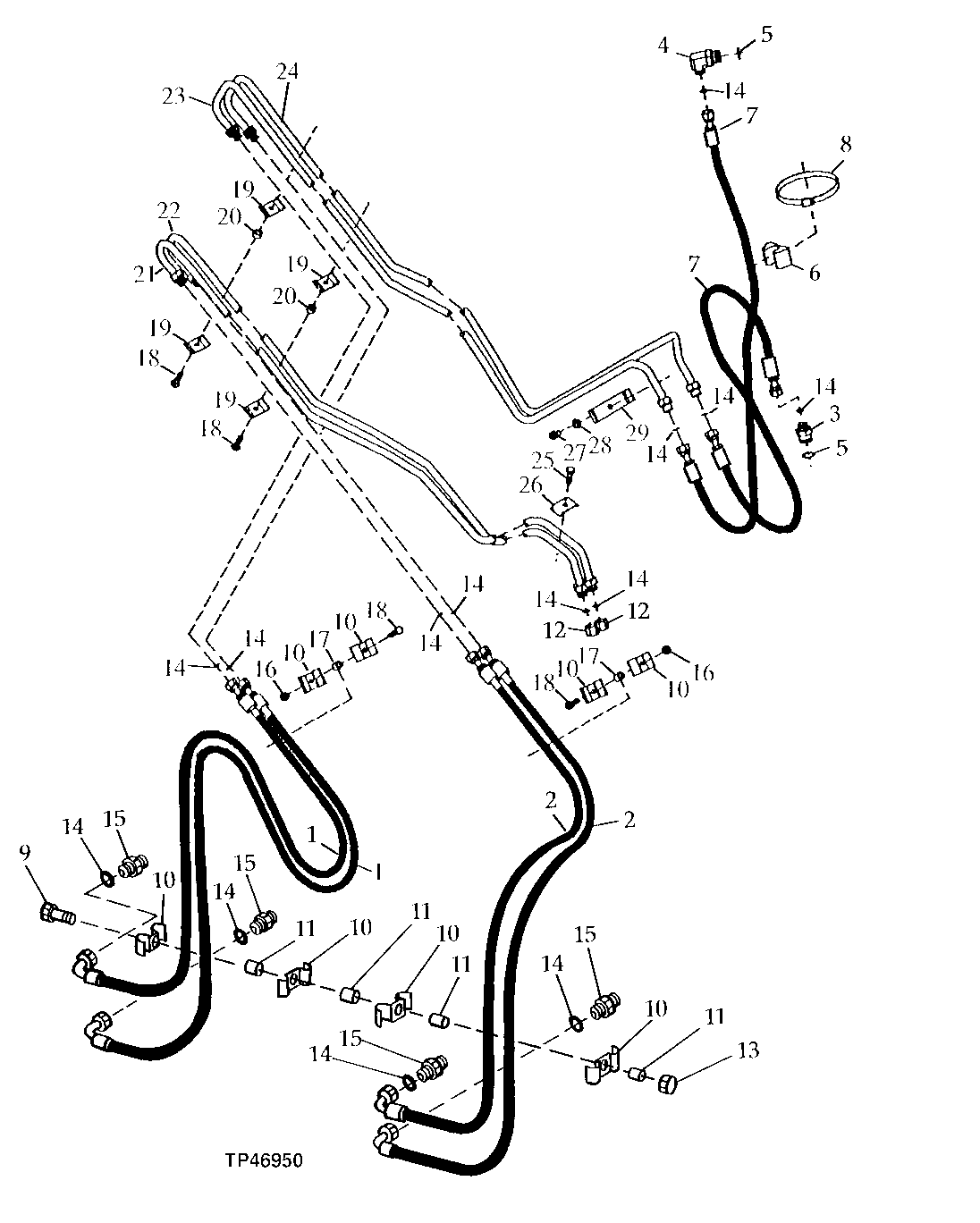

Loader Bucket Cylinder and Third Function Hydraulics (807614 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT172612	2	Hydraulic Hose	13/16" X 1760 mm (69-1/4") X 13/16"
2	AT172721	2	Hydraulic Hose	13/16" X 2100 mm (82-3/4") X 13/16"
3	38H1175	1	Adapter Fitting	-
4	38H1013	1	Elbow Fitting	-
5	U12547	2	O-Ring	-
6	T105773	1	Guide	-
7	AT145676	2	Hydraulic Hose	(SUB FOR AT172614)
8	AH104837	1	Hose Clamp	-
9	19M8093	1	Cap Screw	M10 X 100, (TWO FUNCTION)
10	R46919	8	Half Clamp	-
11	28H3381	4	Spacer	0.493" X 0.675" X 5/8"
12	38H1216	2	Adapter Fitting	-
13	14M7274	1	Nut	M10
14	T77857	14	O-Ring	-
15	38H1175	4	Adapter Fitting	-
16	14M7274	2	Nut	M10
17	28H3381	2	Spacer	0.493" X 0.675" X 5/8"
18	19M7932	4	Cap Screw	M8 X 16, (TWO FUNCTION)
18	19M7550	4	Cap Screw	M10 X 35, (THREE FUNCTION)
19	U10516	4	Hose Clamp	-
20	28H3394	2	Bushing	0.493" X 0.675" X 1/2"
21	AT151323	1	Oil Line	-
22	AT151322	1	Oil Line	-
23	AT166984	1	Oil Line	-
24	AT166985	1	Oil Line	-
25	19M7550	1	Cap Screw	M10 X 35
26	U10516	1	Hose Clamp	-
27	19M7938	1	Cap Screw	M10 X 20
28	24M7239	1	Washer	10.700 X 21 X 2.500 mm
29	T105720	1	Clamp	-

Loader Bucket Cylinder and Third Function Hydraulics (807614 - )
