Loader Boom Lift Cylinder Hydraulics (801200 - 807613)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	2	O-Ring	-
2	38H1329	2	Adapter Fitting	-
3	T77932	2	O-Ring	-
4	AT164186	1	Oil Line	-
5	AT166645	1	Oil Line	-
6	T77932	3	O-Ring	-
7	AT164189	1	Oil Line	-
8	19M7550	1	Cap Screw	M10 X 35
9	R46919	1	Half Clamp	-
10	28H3394	1	Bushing	0.493" X 0.675" X 1/2"
11	14M7274	1	Nut	M10
12	AT164183	1	Hydraulic Hose	13/16" X 939 mm (37") X 1"
13	AT165038	1	Hydraulic Hose	13/16" X 780 mm (30-3/4") X 1"
14	19M8093	1	Cap Screw	M10 X 100
15	24M7239	1	Washer	10.700 X 21 X 2.500 mm
16	AH77869	2	Clip	-
17	28H3413	1	Bushing	0.423" X 0.675" X 2-1/2"
18	14M7274	1	Nut	M10
19	T77857	10	O-Ring	-
20	AT166513	1	Oil Line	-
21	AT166514	1	Oil Line	-
22	19M7935	1	Cap Screw	M10 X 55
23	24M7239	1	Washer	10.700 X 21 X 2.500 mm
24	R46919	10	Half Clamp	-
25	28H3412	4	Washer	0.493" X 0.675" X 3/8"
26	19M7407	1	Cap Screw	M8 X 25
27	24M7238	2	Washer	8.700 X 17 X 2 mm
28	19M7513	1	Cap Screw	M8 X 30
29	24H1292	2	Washer	11/32" X 3/4" X 0.120"
30	19M7550	2	Cap Screw	M10 X 35
31	14M7274	2	Nut	M10
32	AT164059	2	Hydraulic Hose	-
33	38H1013	2	Elbow Fitting	-
34	AT145154	2	Hydraulic Hose	13/16" X 1270 mm (50") X 13/16"
35	38H1175	2	Adapter Fitting	-
36	U12547	4	O-Ring	-

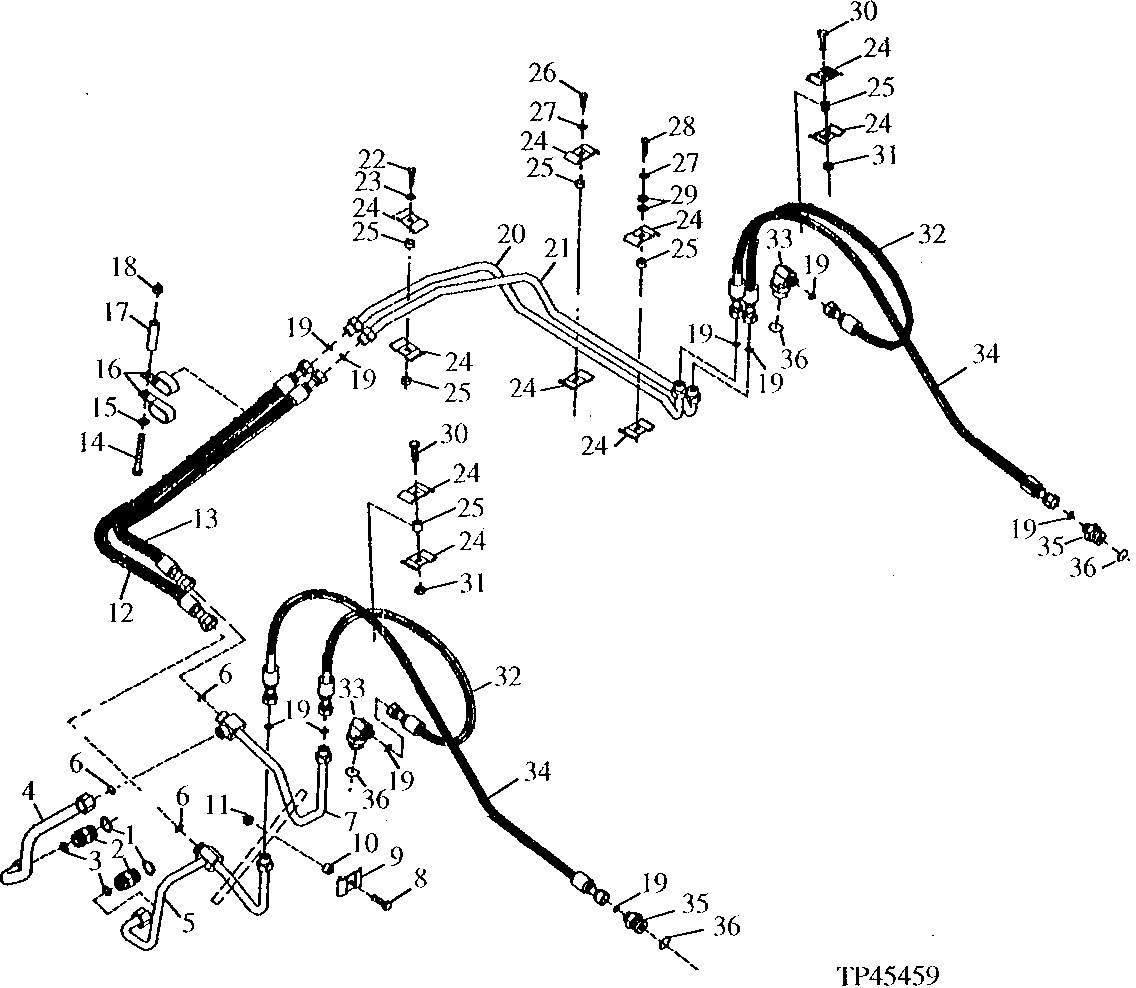

Loader Boom Lift Cylinder Hydraulics (801200 - 807613)
