Hydraulic Oil Cooler and Hoses (796855 - 801199)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TY22464	10	Clamp	(SUB FOR AR21836)
2	T151273	1	Clamp	(SUB FOR T78787, THIS APPLICATION)
3	H77698	1	Tie Band	-
4	-	1	Part 4	(MAKE FROM TY22562 BULK MATERIAL, CUT TO LENGTH)
5	19M8324	6	Cap Screw	M10 X 16
6	24M7139	6	Washer	6.400 X 18 X 1.600 mm
7	AR21837	2	Clamp	-
8	-	1	Part 8	(MAKE FROM T100526 BULK MATERIAL, CUT TO LENGTH)
9	AT162591	1	Oil Cooler	-
10	T126833	1	Threaded Nipple	-
11	AT124317	3	Elbow Fitting	-
12	R26375	3	O-Ring	-
13	-	1	Part 13	(MAKE FROM T100484 BULK MATERIAL, CUT TO LENGTH) (USE TO PROTECT CHARGE PUMP HOSE)

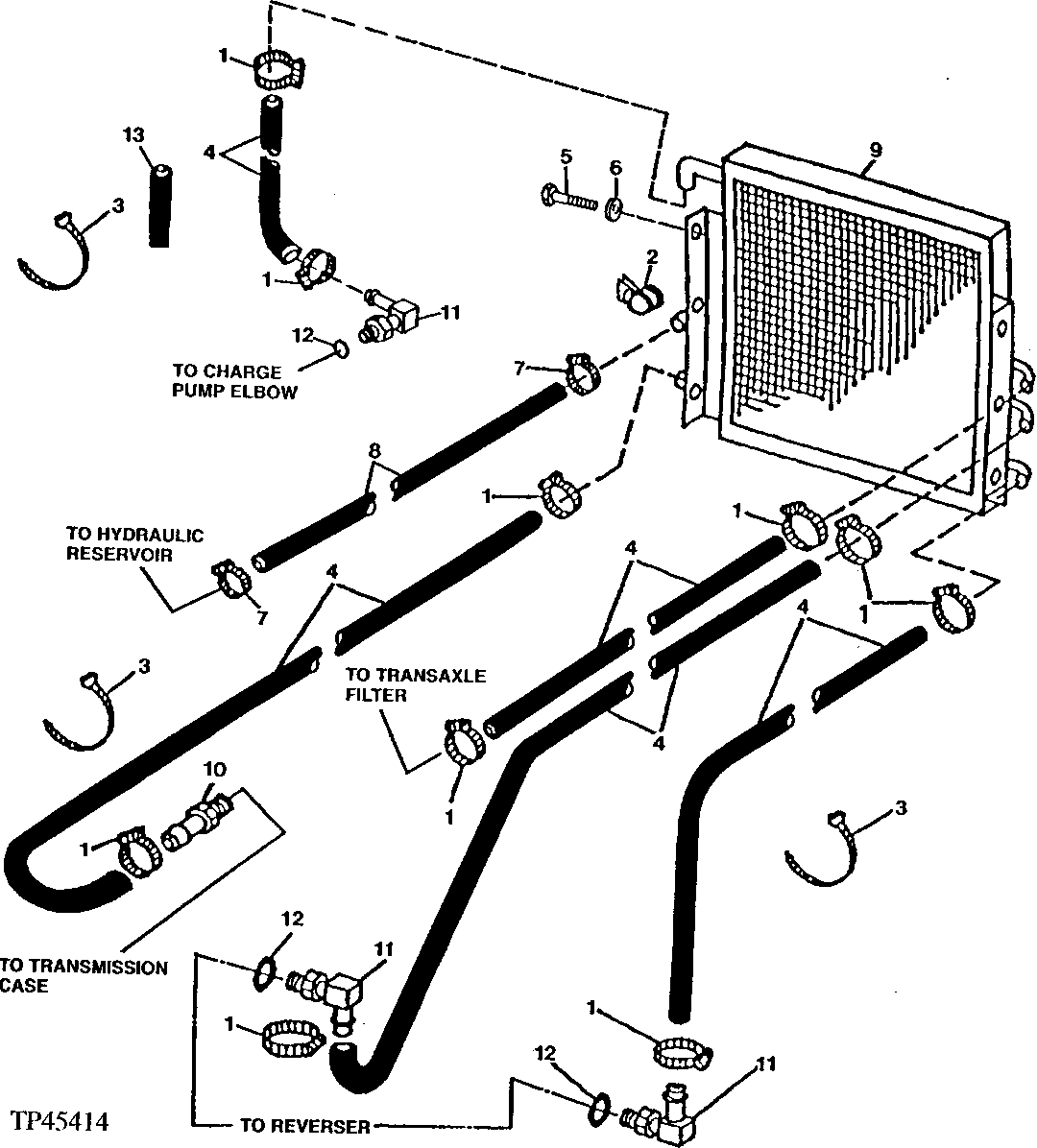

Hydraulic Oil Cooler and Hoses (796855 - 801199)
