Открытый узел

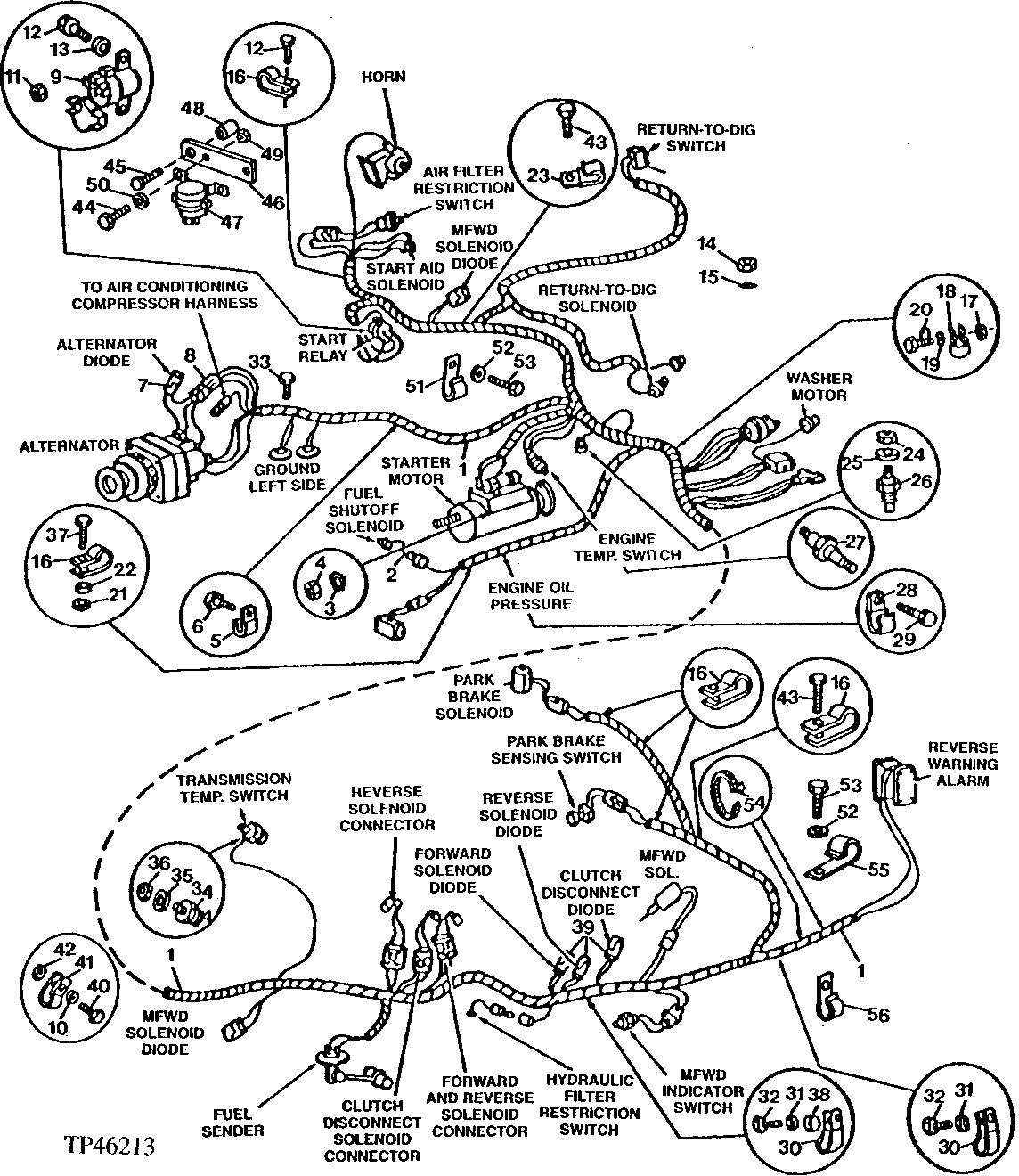

Engine Wiring Harness (796855 - 801199)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT168363	1	Wiring Harness	ENGINE, (SUB FOR AT165290)
2	AT113759	2	Wiring Harness	FUEL INJECTION PUMP
3	12H295	1	Lock Washer	0.190"
4	14M7297	1	Nut	M5
5	AH89557	1	Clip	-
5	AH89557	3	Clip	-
6	19H2038	1	Cap Screw	3/8" X 1/2"
7	AT103399	1	Diode	STARTING MOTOR
8	AT160820	1	Wiring Harness	ALTERNATOR, (USE WITH TY6750)
9	AT141011	1	Relay	STARTER
10	24H1305	1	Washer	13/32" X 13/16" X 0.065"
11	14M7272	2	Nut	M6
12	37H116	2	Screw	-
13	24H1287	2	Washer	9/32" X 5/8" X 0.065"
14	38H1416	1	Fitting	-
15	T77857	1	O-Ring	-
16	T19935	4	Clamp	-
17	14M7274	1	Nut	M10
18	T102934	1	Clamp	-
19	24H1305	1	Washer	13/32" X 13/16" X 0.065"
20	19H1936	1	Cap Screw	3/8" X 3/4"
21	14M7273	1	Nut	M8
22	24M7238	1	Washer	8.700 X 17 X 2 mm
23	AH89557	1	Clip	-
24	14H631	1	Nut	0.190"
25	12H295	1	Lock Washer	0.190"
26	AT135260	1	Switch	ENGINE COOLANT TEMPERATURE
27	AT85174	1	Switch	ENGINE OIL PRESSURE
28	T13744	1	Clamp	-
29	19H3649	1	CAP SCREW	9/16" X 1"
30	R49921	2	Clamp	-
31	24M7239	3	Washer	10.700 X 21 X 2.500 mm
32	19M7938	3	Cap Screw	M10 X 20
33	19M7923	1	Cap Screw	M6 X 12
33	24M7293	1	Washer	6.500 X 13 X 1.600 mm
34	AT100083	1	Switch	TRANSMISSION TEMPERATURE
35	24H1283	1	Washer	7/32" X 1/2" X 0.049"
36	14H631	1	Nut	0.190"
37	19M7881	1	Screw	M8 X 20
38	28H1521	1	Spacer	0.493" X 0.675" X 9/16"
39	AR94101	4	Diode	-
40	19M7402	1	Cap Screw	M10 X 25
40	19M7938	1	Cap Screw	M10 X 20
40	19M7557	1	Cap Screw	M10 X 16
41	T74416	1	Clamp	-
42	14M7274	1	Nut	M10
43	19H2038	3	Cap Screw	3/8" X 1/2"
44	37H116	2	Screw	-
45	19M7572	1	Cap Screw	M10 X 45
46	T184676	1	Strap	(SUB FOR T149269)
47	AT141011	1	Relay	STARTER
48	28H3381	1	Spacer	0.493" X 0.675" X 5/8"
49	14M7272	2	Nut	M6
50	24H1287	2	Washer	9/32" X 5/8" X 0.065"
51	AH89557	1	Clip	-
52	24H1305	1	Washer	13/32" X 13/16" X 0.065"
53	19H2038	2	Cap Screw	3/8" X 1/2"
54	R44302	1	Tie Band	-
55	T19935	1	Clamp	-
56	T19935	1	Clamp	-

Engine Wiring Harness (796855 - 801199)

Нет текстового описания
