Crowd Cylinder (410D Heavy Lift, 510D Standard) (798467 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1679	1	Washer	2-17/64" X 3-1/4" X 0.060"
2	40M7066	2	Snap Ring	-
3	T142485	1	Pin	55 X 222 mm (2.165" X 8.740")
4	T162396	1	Lubrication Fitting	(SUB FOR JD7798)
5	T125936	1	PIN FASTENER	USE WITH 1.9M AND 2.1M DIPPERSTICK
5	T147002	1	Pin	(WITH 1.2M AND 1.5M EXTENDIBLE DIPPERSTICK)
6	19M7949	1	Cap Screw	M12 X 100
7	JD7799	1	Lubrication Fitting	-
8	R82075	1	Bushing	-
9	AH142949	1	HYDRAULIC CYLINDER BARREL	(BK1)
10	R83216	1	Snap Ring	-
11	R83215	1	Shaft Key	-
12	H141559	1	PISTON	-
13	R82095	2	Wear Ring	(BK)
14	RE20809	1	Seal	(BK)
15	R86290	2	Back-Up Ring	(RK)
16	R26282	1	O-Ring	(RK)
17	H140819	1	Spring	-
18	H140817	1	CUSHION	-
19	H140822	1	Back-Up Ring	-
20	RE22776	1	Seal	(RK)
21	P46765	1	O-RING	(RK)
22	R79001	1	Back-Up Ring	(BK)
23	H149342	1	Hydr. Cylinder Rod Guide	(BK1)
24	19M6619	8	Screw	M14 X 70, (BK1)
25	RE22776	1	Seal	(RK), (DISASSEMBLY AID TOOL)
26	H150617	1	Wear Ring	(RK)
27	RE30121	1	Seal	(RK)
28	RE24537	1	Seal	(RK)
29	R83221	1	BUSHING	-
30	AH135272	1	Hydraulic Cylinder Rod	-
31	14M7319	1	Lock Nut	M12
32	AH142934	1	HYDRAULIC CYLINDER	-

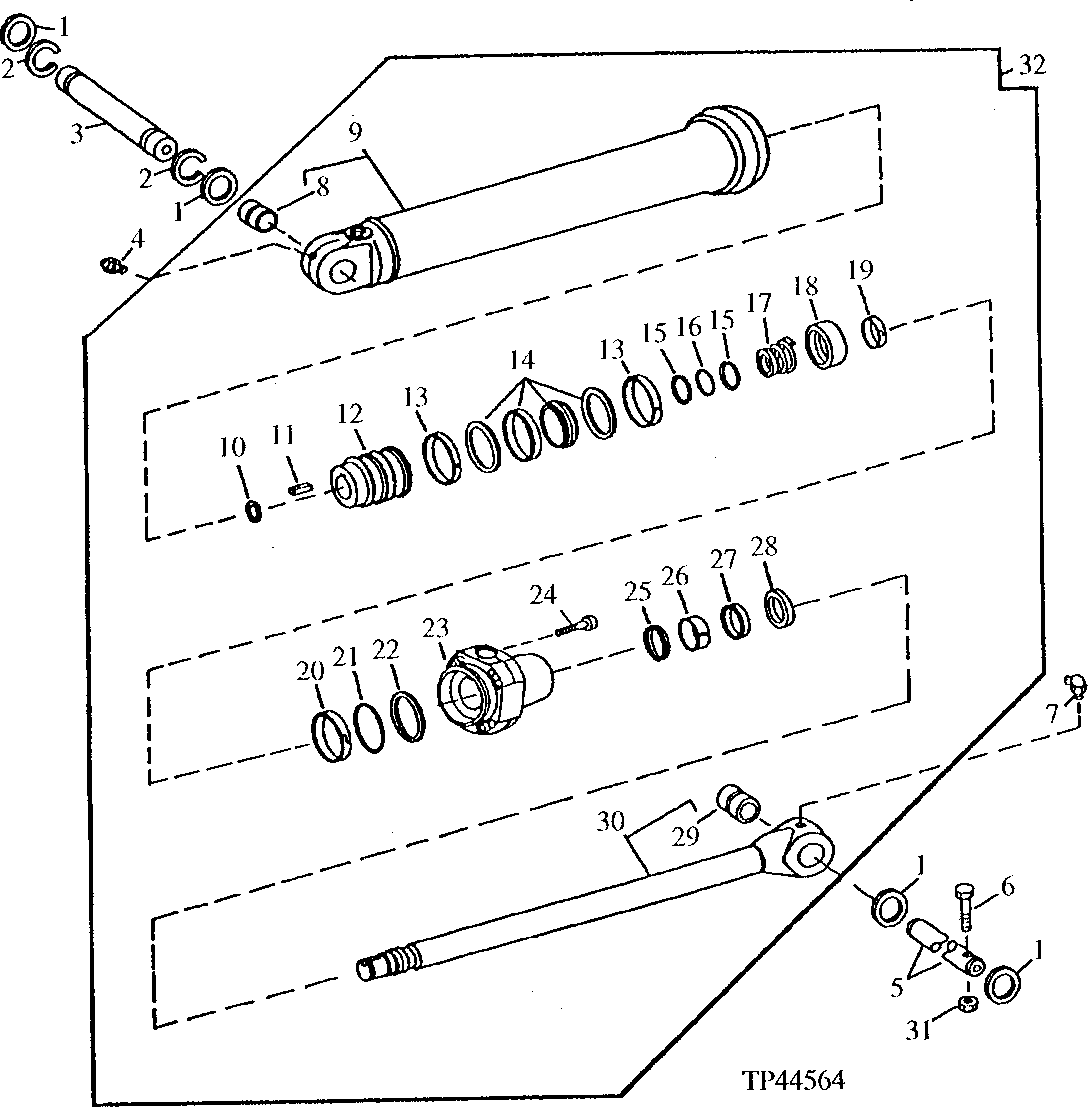

Crowd Cylinder (410D Heavy Lift, 510D Standard) (798467 - )
