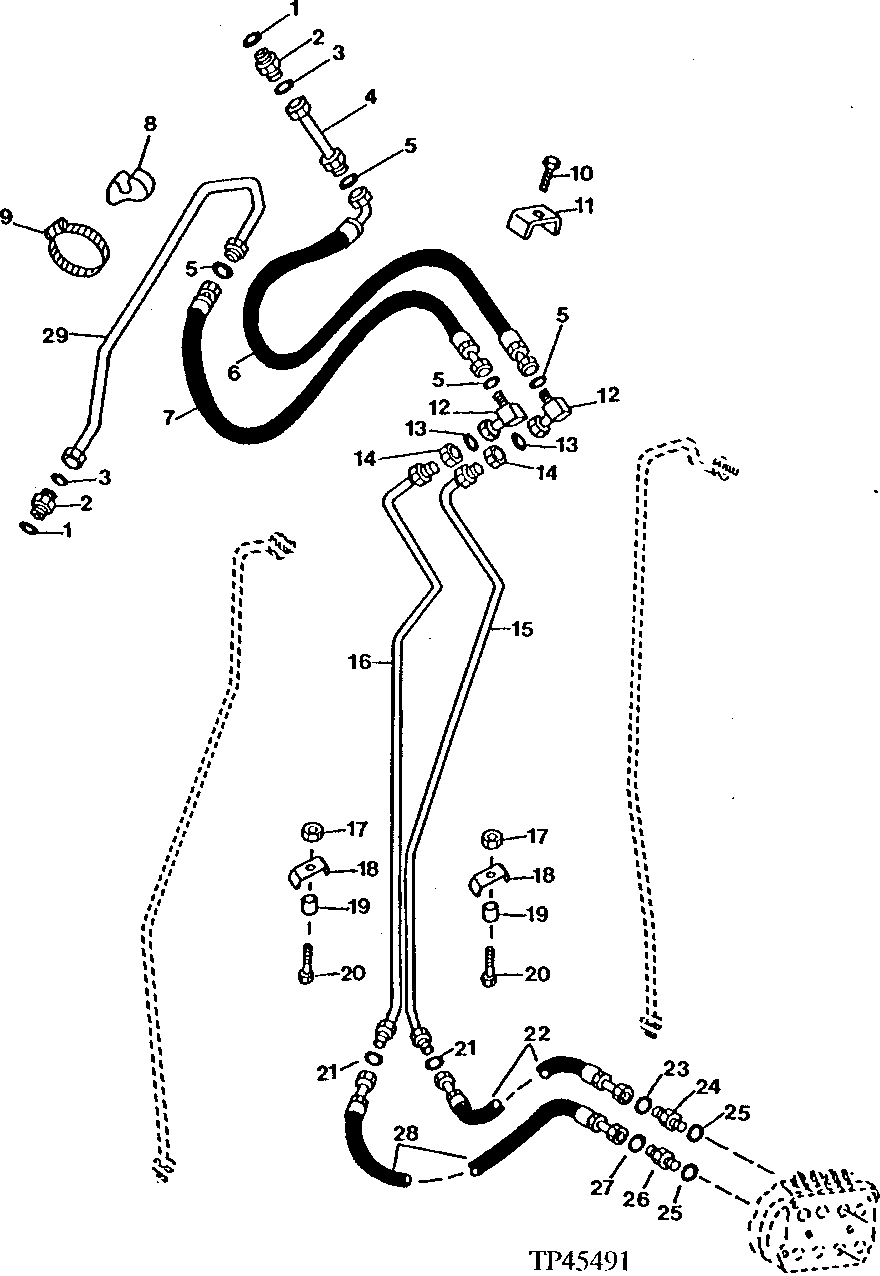

Bucket Cylnder Hydraulics (Standard Boom) (801200 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	2	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
2	38H1329	2	Adapter Fitting	-
3	T77932	2	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
4	AT145319	1	Oil Line	-
5	T77857	4	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
6	AT170846	1	Hydraulic Hose	-
7	AT145676	1	Hydraulic Hose	-
8	T105774	1	Guide	-
9	AR21842	1	Clamp	-
10	19M8324	1	Cap Screw	M10 X 16
11	T135078	1	Channel	-
12	38H1095	2	Elbow Fitting	-
13	T77857	2	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
14	T78716	2	Nut	20.625 mm (13/16")
15	AT157223	1	Oil Line	-
16	AT149714	1	Oil Line	-
17	14M7517	2	Lock Nut	M10
18	U40398	2	Clamp	-
19	28H1521	2	Spacer	0.493" X 0.675" X 9/16"
20	19M8499	2	Cap Screw	M10 X 60
21	T77857	2	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
22	AT169215	1	Hydraulic Hose	13/16" X 1294 mm (51") X 30.1752"
23	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
24	38H1163	1	Adapter Fitting	-
25	U12547	2	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
26	38H1175	1	Adapter Fitting	-
27	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
28	AT166159	1	Hydraulic Hose	13/16" X 1294 mm (51") X 13/16"
29	AT161730	1	Oil Line	-

Bucket Cylnder Hydraulics (Standard Boom) (801200 - )
