Boom Lift Cylinder (Replacement Cylinder)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

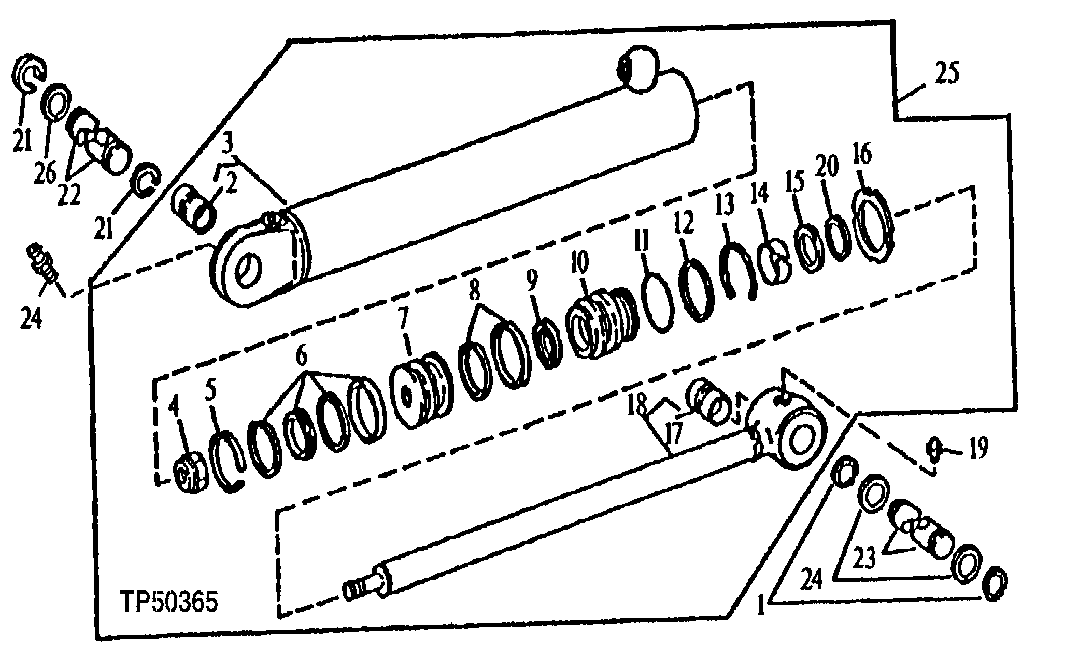

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	40M7180	2	Snap Ring	-
2	R82954	1	Bushing	-
3	AH139093	1	HYDRAULIC CYLINDER BARREL	-
4	R81866	1	Nut	-
5	R81776	1	Wear Ring	(BK)
6	RE20344	1	Seal	(BK)
7	R81771	1	Piston	-
8	AH146560	1	Seal	(RK)
9	H152202	1	Seal	(RK)
10	H157642	1	Hydr. Cylinder Rod Guide	-
11	F1430R	1	O-Ring	-
12	R79101	1	Back-Up Ring	(BK)
13	R81788	1	Ring	-
14	H152793	1	Wear Ring	(RK)
15	AH146556	1	Seal	(RK)
16	R81794	1	Nut	-
17	R81850	1	Bushing	-
18	AH139111	1	HYDRAULIC CYLINDER ROD	-
19	T162396	1	Lubrication Fitting	(SUB FOR JD7798)
20	R91730	1	Ring	(BK) (DISASSEMBLY AID TOOL)
21	T61226	4	Snap Ring	(SUB FOR T158072 ) (SUB FOR 40M7166, THIS APPLICATION)
22	T158906	1	Pin	49.950 X 292 mm (1.967" X 11.496")
23	T140086	1	PIN FASTENER	-
24	24H1594	1	Washer	2-1/16" X 2-3/4" X 0.134"
25	AH154779	1	HYDRAULIC CYLINDER	-
26	T75815	2	Washer	50.500 X 75 X 5 mm (1.988" X 2-61/64" X 0.197")
