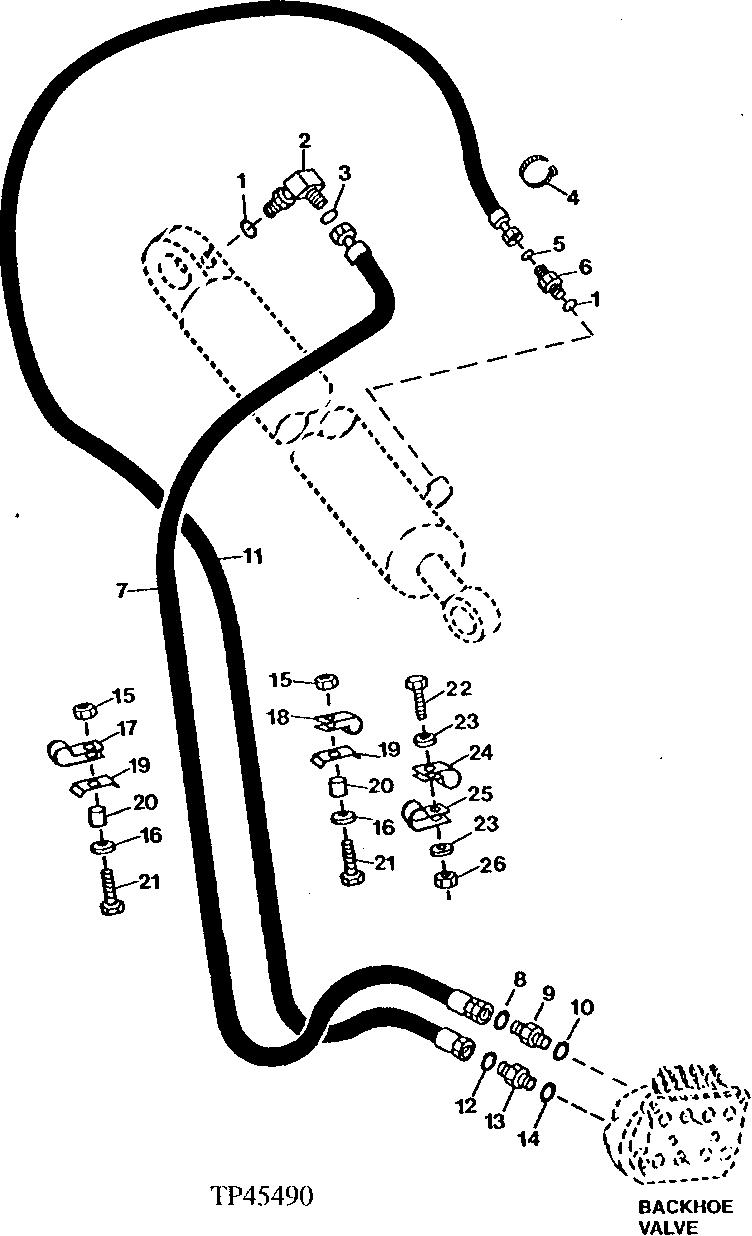

Boom Cylinder Hydraulics (For Use With Standard Boom) (801200 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	2	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
2	38H1007	1	Elbow Fitting	-
3	T77858	2	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
4	R76477	1	Tie Band	(SUB FOR A49232)
5	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
6	38H1175	1	Adapter Fitting	-
7	AT169216	1	Hydraulic Hose	30.1752" X 2768 mm (109") X 30.1752"
8	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
9	38H1163	1	Adapter Fitting	-
10	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
11	AT172128	1	Hydraulic Hose	13/16" X 2641 mm (104") X 13/16", (SUB FOR AT166161 ) (ALSO ORDER T102934)
12	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
13	AT135932	1	Check Valve	-
14	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
15	14M7517	2	Lock Nut	M10
16	24M7239	2	Washer	10.700 X 21 X 2.500 mm
17	T120536	1	Clamp	-
18	T151192	1	Clamp	-
19	U40398	2	Clamp	-
20	28H1521	2	Spacer	0.493" X 0.675" X 9/16"
21	19M8499	2	Cap Screw	M10 X 60
22	19M7407	1	Cap Screw	M8 X 25
23	24M7238	2	Washer	8.700 X 17 X 2 mm
24	T78787	1	Clamp	(USE WITH AT166161)
24	T102934	1	Clamp	(USE WITH AT172128)
25	R46414	1	Clamp	-
26	14M7166	1	Lock Nut	M8

Boom Cylinder Hydraulics (For Use With Standard Boom) (801200 - )
