Boom Cylinder Hydraulics (For Use With Standard Boom) ( - 801199)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	2	O-Ring	-
2	AT133153	1	Hydraulic Hose	-
3	38H1404	1	Elbow Fitting	-
4	14M7274	3	Nut	M10
5	U17409	2	O-Ring	-
5	U12547	2	O-Ring	-
6	19M7662	3	Cap Screw	M10 X 30
6	24M7239	3	Washer	10.700 X 21 X 2.500 mm
7	AT133148	1	Hydraulic Hose	36.5252" X 1275 mm (50-1/4") X 36.5252"
8	AT133149	1	HYDRAULIC HOSE - FABRICATE	-
9	T76938	2	O-Ring	-
10	38H1346	1	Adapter Fitting	-
10	T151255	1	Adapter Fitting	-
11	38H1350	1	Adapter Fitting	-
11	38H1175	1	Adapter Fitting	-
12	T77857	1	O-Ring	-
13	T77932	1	O-Ring	-
14	AT101473	1	OIL LINE	-
14	AT169086	1	Oil Line	-
15	T77857	1	O-Ring	-
16	T76938	1	O-Ring	-
17	38H1305	1	Elbow Fitting	-
18	U15939	3	Clamp	-

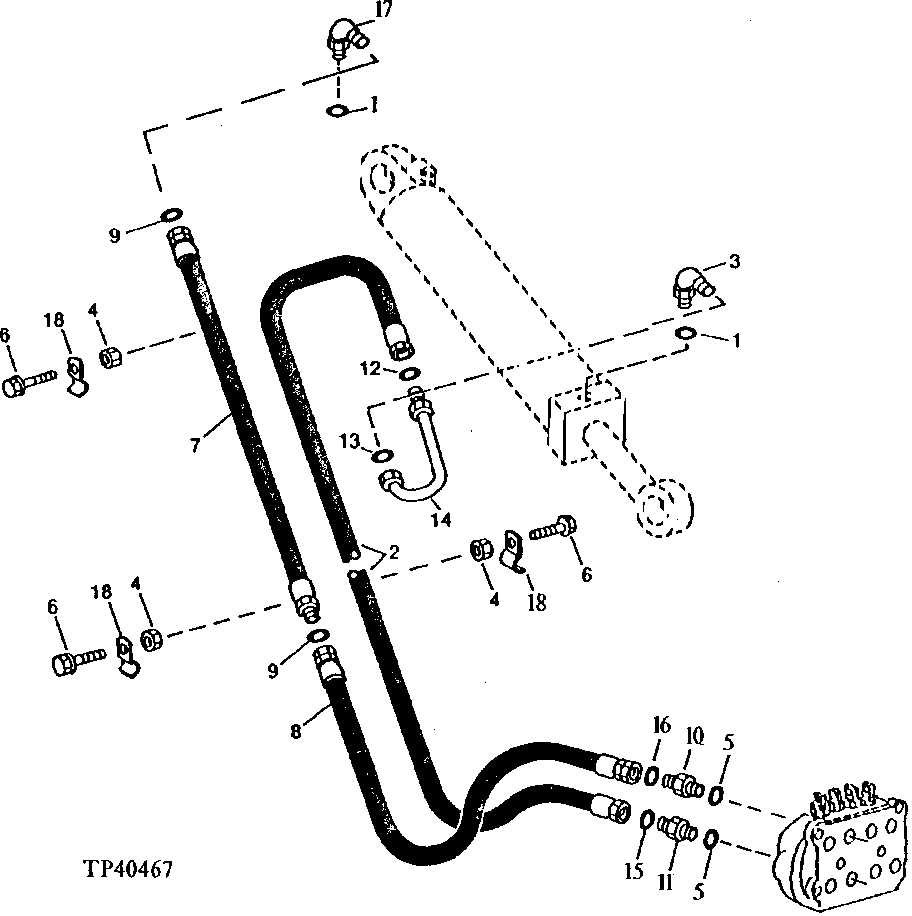

Boom Cylinder Hydraulics (For Use With Standard Boom) ( - 801199)
