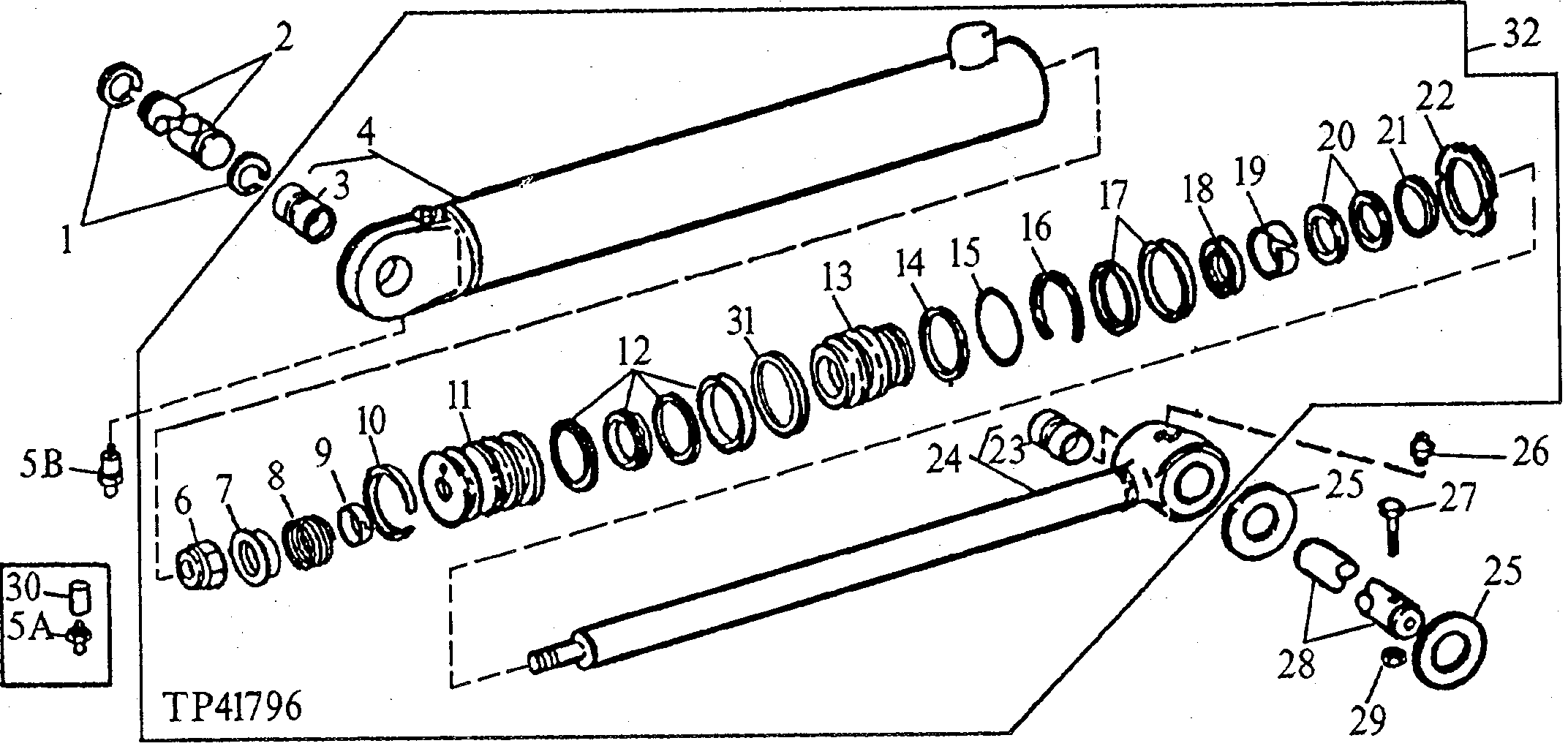

Boom Cylinder (For Use With Standard Boom) (801200 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	40M7066	2	Snap Ring	-
2	T142698	1	Pin	-
3	H144296	1	Bushing	-
4	AH136381	1	Hydraulic Cylinder Barrel	-
6	H142024	1	Lock Nut	-
7	H142025	1	Valve Seat Insert	-
8	H140818	1	Spring	-
9	H142026	1	Back-Up Ring	-
10	R82095	1	Wear Ring	(BK)
11	H142020	1	Piston	-
12	RE20809	1	Seal	(BK)
13	-	1	Part 14	( R92321 NO LONGER USED), (SUB H157428 ) (ALSO ORDER AH149814)
14	P46765	1	O-RING	-
15	R79001	1	Back-Up Ring	(BK)
16	R82093	1	Snap Ring	-
17	RE31717	1	Seal	(RK)
18	R92309	1	Seal	(RK)
19	R92310	1	Wear Ring	(RK)
20	RE31718	1	Seal	(RK)
21	R91624	1	Ring	(BK)
22	R82086	1	Nut	-
23	R97726	1	Bushing	-
24	AH136380	1	Hydraulic Cylinder Rod	-
25	24H1679	2	Washer	2-17/64" X 3-1/4" X 0.060"
26	T162396	1	Lubrication Fitting	(SUB FOR JD7798)
27	19M7758	1	Cap Screw	M12 X 130
28	T133689	1	Pin Fastener	54.475 X 156 mm (2.145" X 6.142")
29	14M7319	1	Lock Nut	M12
30	JD5811	1	Fitting	-
31	R82092	1	PISTON RING	-
32	AH136176	1	Hydraulic Cylinder	(USE IF AVAILABLE)
5A	JD7782	1	Lubrication Fitting	-
5B	JD7779	1	Lubrication Fitting	-

Boom Cylinder (For Use With Standard Boom) (801200 - )

Нет текстового описания
