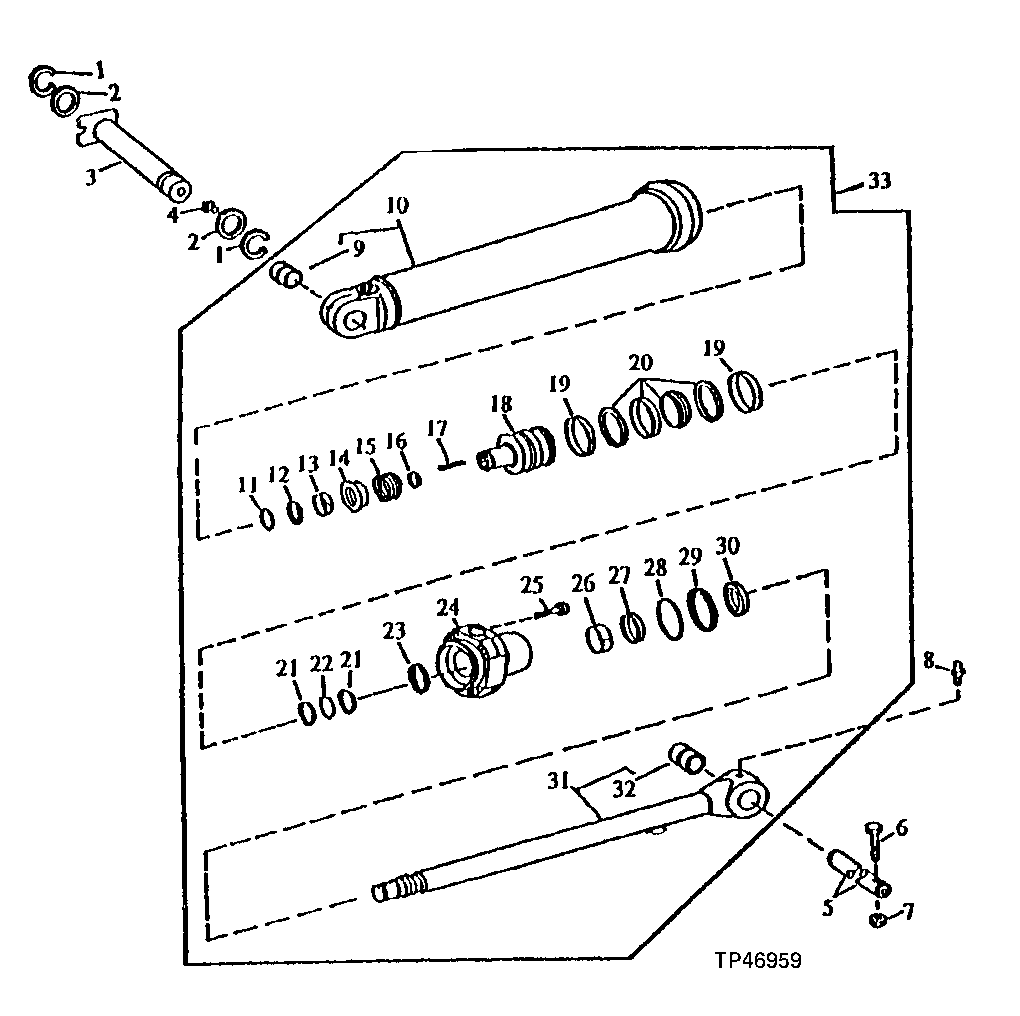

Boom Cylinder (For Use With Standard Boom) (798467 - 801199)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	40M7066	1	Snap Ring	-
2	24H1589	1	Washer	2" X 3-3/16" X 0.036"
3	AT173548	1	PIN	(SUB FOR T142483 ) (ALSO ORDER T153180)
4	T162396	1	Lubrication Fitting	(SUB FOR JD7798)
5	T125941	1	PIN FASTENER	-
6	19M8019	1	Cap Screw	M16 X 160
7	14M7238	1	Flange Nut	M18
8	T162396	1	Lubrication Fitting	(SUB FOR JD7798)
9	R82075	1	Bushing	-
10	AH142950	1	HYDRAULIC CYLINDER BARREL	-
11	R86103	1	Snap Ring	-
12	H140824	1	Spring	-
13	H140820	1	Back-Up Ring	-
14	H140816	1	Piston	-
15	H140818	1	Spring	-
16	H140823	1	Snap Ring	-
17	H140826	1	Shaft Key	-
18	R96784	1	Piston	-
19	R82095	2	Wear Ring	(BK)
20	RE20809	1	Seal	(BK)
21	R86290	2	Back-Up Ring	(RK)
22	R26282	1	O-Ring	(RK)
23	RE22776	1	Seal	(RK)
24	H149342	1	Hydr. Cylinder Rod Guide	-
25	19M6619	8	Screw	M14 X 70
26	H150617	1	Wear Ring	(RK)
27	RE30121	1	Seal	(DISASSEMBLY AID TOOL) (RK)
28	P46765	1	O-RING	-
29	R79001	1	Back-Up Ring	(BK)
30	RE24537	1	Seal	(RK)
31	RE22781	1	HYDRAULIC CYLINDER ROD	-
32	R83211	1	BUSHING	-
33	AH142935	1	HYDRAULIC CYLINDER	-

Boom Cylinder (For Use With Standard Boom) (798467 - 801199)
