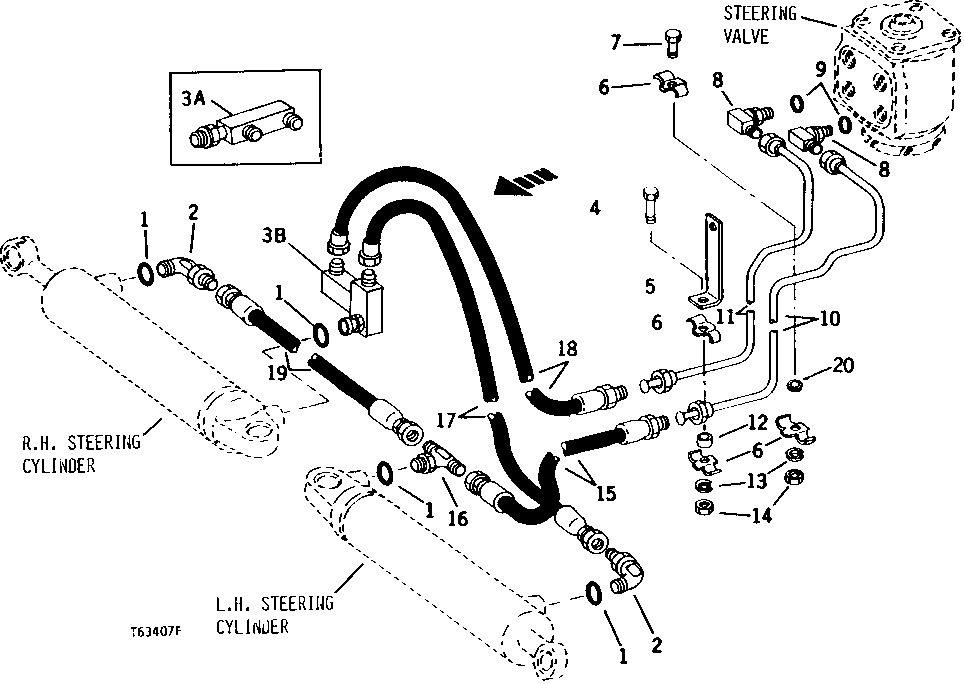

POWER STEERING CYLINDER HYDRAULICS (SERIAL NO. 235786-343922) [01G22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26448	5	O-Ring	-
2	AT35121	2	Elbow Fitting	-
4	19H3239	1	Cap Screw	3/8" X 1-1/4"
5	T48191	1	ANGLE	-
6	R27491	4	Clamp	-
7	19H1648	1	Cap Screw	3/8" X 3/4"
8	AT35123	2	Elbow Fitting	(SUB FOR AR31674, THIS APPLICATION)
9	R26375	2	O-Ring	-
10	AT46819	1	LINE	-
11	AT46820	1	LINE	-
12	28H860	1	Washer	3/8" X .375"
13	12H304	2	Lock Washer	3/8"
14	14H812	2	NUT	3/8"
15	AT46760	1	HYDRAULIC HOSE - FABRICATE	L.H. 305 MM LONG (9/16" X 12")
16	AT36465	1	Tee Fitting	-
17	AT38628	1	Hydraulic Hose	381 MM LONG (9/16" X 15")
18	AT46816	1	HYDRAULIC HOSE - FABRICATE	R.H. 457 MM LONG (9/16" X 18")
19	AT58848	1	HYDRAULIC HOSE - FABRICATE	(SUB FOR AT47535) 419 MM LONG (9/16" X 17")
20	24H1781	1	Washer	13/32" X 7/8" X 1/4"
3A	AT46817	1	ELBOW FITTING	(SUB AT53408)
3B	AT53408	1	ELBOW FITTING	-

POWER STEERING CYLINDER HYDRAULICS (SERIAL NO. 235786-343922) [01G22]
