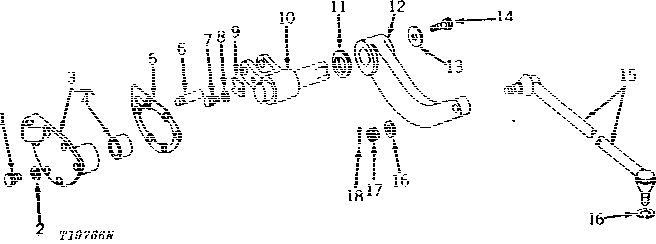

POWER STEERING ARM AND DRAG LINK (SERIAL NO. -235785) [01G10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3239	6	Cap Screw	3/8" X 1-1/4"
2	12H304	6	Lock Washer	3/8"
3	AT20854	1	COVER	(SUB AT54955)
3	AT54954	1	COVER	(SUB FOR AT54955, ALSO ORDER INSTR. 1171) (SUB FOR AT46457, THIS APPLICATION)
4	T21445	1	BUSHING	-
5	T21527	1	GASKET	-
6	T21722	1	PIN	-
7	19H1227	1	Cap Screw	1/4" X 1/2"
8	12H297	1	Lock Washer	1/4"
9	T21659	1	PLATE	-
10	T34254	1	SHAFT	-
11	AN70540	1	SEAL	-
12	T54367	1	LEVER	(SUB FOR T34255)
13	R20135	1	Washer	(SUB T42971 WASHER AND 19H2710 CAP SCREW, THIS APPLICATION)
13	T42971	1	BUSHING	-
14	19H1833	1	Cap Screw	5/8" X 1-1/4"
14	19H2710	1	Cap Screw	HS, SAE 8, 5/8" X 1-3/4"
15	AT33297	1	DRAG LINK	-
16	24H1369	1	Washer	21/32" X 1-3/8" X 0.060"
17	14H918	2	NUT	5/8"
18	11M7083	2	Cotter Pin	3.200 X 50 MM

POWER STEERING ARM AND DRAG LINK (SERIAL NO. -235785) [01G10]
