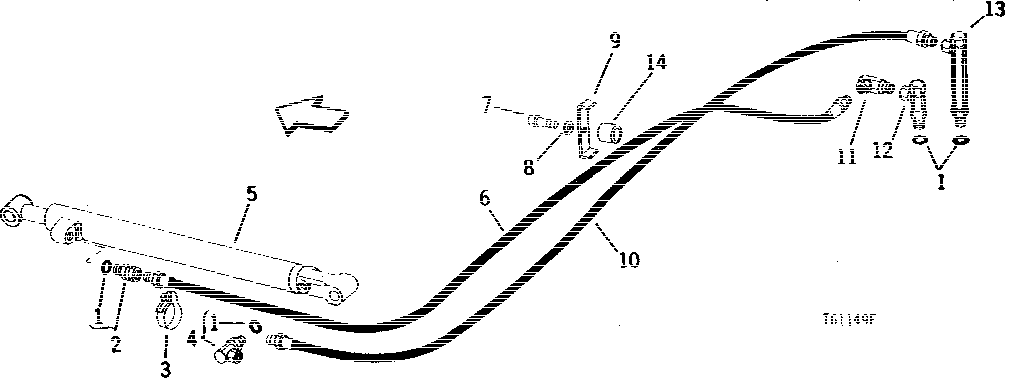

LOADER LEFT-HAND BOOM CYLINDER CIRCUIT [02G16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26906	4	O-Ring	-
2	AU11753	1	UNION FITTING	-
3	AR21842	1	Clamp	-
4	AU11751	1	ELBOW FITTING	(SUB FOR AT33027)
5	AT33026	1	HYDRAULIC CYLINDER	-
6	AT34201	1	HYDRAULIC HOSE - FABRICATE	2 972 MM LONG (1/2" X 117")
7	19H3267	1	Cap Screw	3/8" X 1-5/8"
8	12H304	1	Lock Washer	3/8"
9	T33989	1	CHANNEL	-
10	AT34200	1	HYDRAULIC HOSE - FABRICATE	2 083 MM LONG (1/2" X 82")
11	AT34204	1	Union Fitting	-
12	AT33031	1	TEE FITTING	-
13	AT33031	1	TEE FITTING	(SUB FOR AT33032)
14	M3185T	1	Bushing	-

LOADER LEFT-HAND BOOM CYLINDER CIRCUIT [02G16]
